Poznámky redaktora

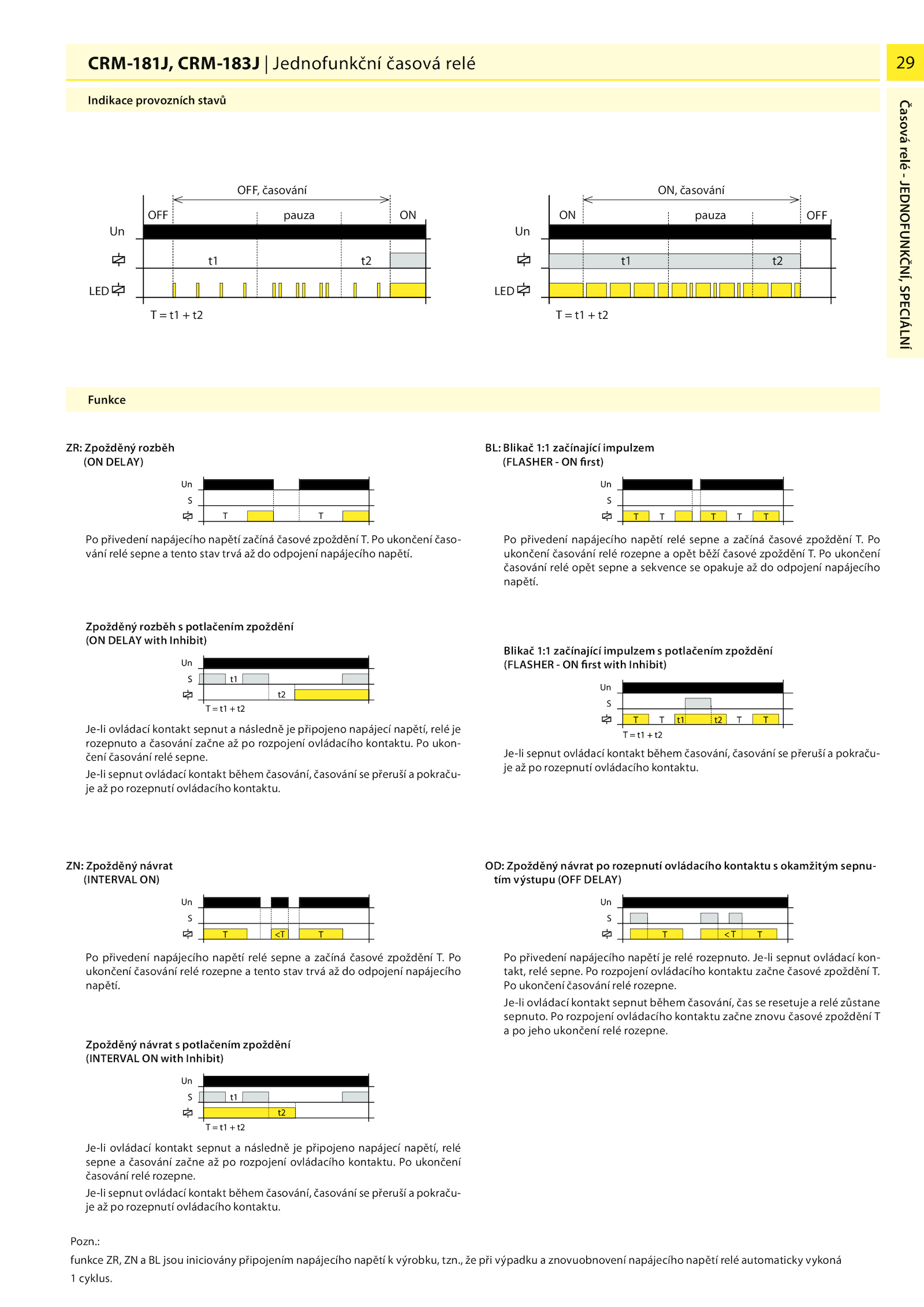

rozpojení ovládacího kontaktu začne znovu časové zpoždění T a jeho ukončení relé rozepne. ZR: Zpožděný rozběh (ON DELAY) ZN: Zpožděný návrat (INTERVAL ON) BL: Blikač 1:1 začínající impulzem (FLASHER first) Po přivedení napájecího napětí relé sepne začíná časové zpoždění Po ukončení časování relé rozepne tento stav trvá odpojení napájecího napětí.: funkce ZR, jsou iniciovány připojením napájecího napětí výrobku, tzn., při výpadku znovuobnovení napájecího napětí relé automaticky vykoná 1 cyklus. Je-li sepnut ovládací kontakt během časování, časování přeruší pokraču- je rozepnutí ovládacího kontaktu. Je-li ovládací kontakt sepnut během časování, čas resetuje relé zůstane sepnuto.29 Un LED T t2 ON t1 t2 OFF Un LED OFF T t2 ON t1 t2 CRM-181J, CRM-183J | Po přivedení napájecího napětí začíná časové zpoždění ukončení časo- vání relé sepne tento stav trvá odpojení napájecího napětí. Časová relé - JEDNOFUNKČNÍ, SPECIÁLNÍ . Pozn. ukončení časování relé rozepne. OD: Zpožděný návrat rozepnutí ovládacího kontaktu okamžitým sepnu- tím výstupu (OFF DELAY) Indikace provozních stavů pauza ON, časování OFF, časování pauza Funkce Jednofunkční časová relé Je-li sepnut ovládací kontakt během časování, časování přeruší pokraču- je rozepnutí ovládacího kontaktu. Zpožděný rozběh potlačením zpoždění (ON DELAY with Inhibit) Je-li ovládací kontakt sepnut následně připojeno napájecí napětí, relé je rozepnuto časování začne rozpojení ovládacího kontaktu. Po přivedení napájecího napětí relé sepne začíná časové zpoždění Po ukončení časování relé rozepne opět běží časové zpoždění ukončení časování relé opět sepne sekvence opakuje odpojení napájecího napětí. Je-li sepnut ovládací kontakt během časování, časování přeruší pokraču- je rozepnutí ovládacího kontaktu. Zpožděný návrat potlačením zpoždění (INTERVAL with Inhibit) Blikač 1:1 začínající impulzem potlačením zpoždění (FLASHER first with Inhibit) Po přivedení napájecího napětí relé rozepnuto. Je-li sepnut ovládací kon- takt, relé sepne. rozpojení ovládacího kontaktu začne časové zpoždění T. ukon- čení časování relé sepne. Po ukončení časování relé rozepne. Je-li ovládací kontakt sepnut následně připojeno napájecí napětí, relé sepne časování začne rozpojení ovládacího kontaktu
