Poznámky redaktora
Při zapnuté paměti (DIP switch ON) chybový stav (vysoká nebo nízká hodnota COS udržován resetu (stiskem tlačítka RESET). blikání žluté LED,
obě relé jsou sepnuta, časuje zpoždění t1.
Při nízkém hlídaném proudu (<100 mA) nebo při výpadku napětí hlášena chyba současným blikáním obou červených LED.
Je-li hodnota COS pásmu mezi nastavenou horní spodní mezí, jsou sepnuta obě relé svítí žlutá LED. obnovení napětí nebo
hlídaného proudu relé vrací normálního stavu, kde hlídána hodnota COS φ.
Po odčasování zpoždění přestane blikat žlutá LED, příslušná červená LED zhasne relé sepne.
Po odčasování zpoždění začne teprve hlídání COS φ.
Vrátí-li hodnota COS nastavených mezí, časuje zpoždění bliká žlutá LED současně odpovídající červenou LED.
Hystereze
stav zapnutí napájení, režim dvou relé
Hystereze
zapnutá paměť, režim dvou relé pokles (výpadek) proudu
proud 100 mA

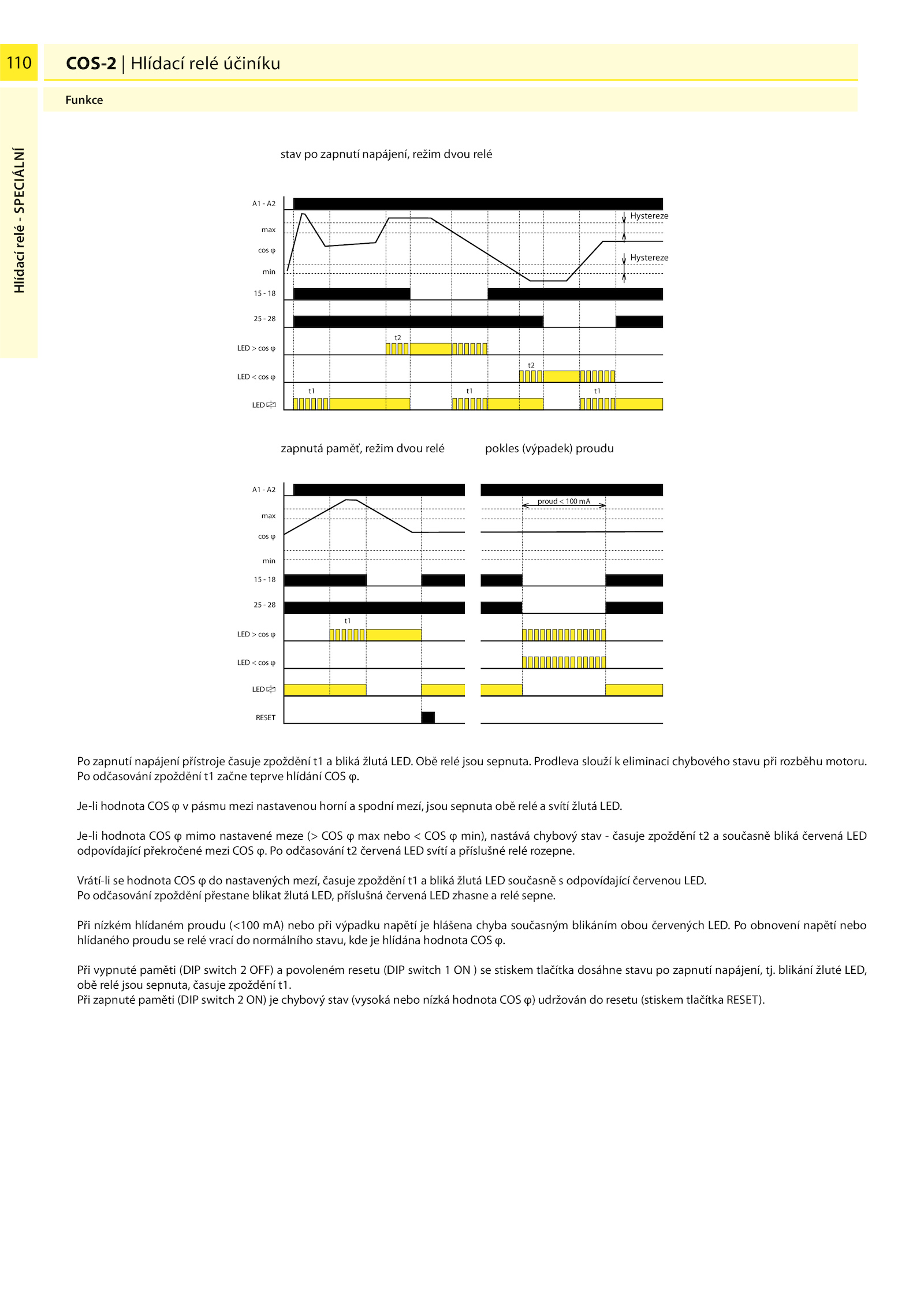

Hlídací relé účiníku
Hlídací
relé
-
SPECIÁLNÍ
. Prodleva slouží eliminaci chybového stavu při rozběhu motoru.110
max
A1 A2
min
25 28
LED cos φ
LED cos φ
t1
15 18
cos φ
RESET
LED
max
A1 A2
min
25 28
LED cos φ
LED cos φ
LED
t1
t2
15 18
cos φ
t1
t2
t1
COS-2 |
Funkce
Po zapnutí napájení přístroje časuje zpoždění bliká žlutá LED.
Je-li hodnota COS mimo nastavené meze COS max nebo COS min), nastává chybový stav časuje zpoždění současně bliká červená LED
odpovídající překročené mezi COS odčasování červená LED svítí příslušné relé rozepne.
Při vypnuté paměti (DIP switch OFF) povoleném resetu (DIP switch stiskem tlačítka dosáhne stavu zapnutí napájení, tj. Obě relé jsou sepnuta
