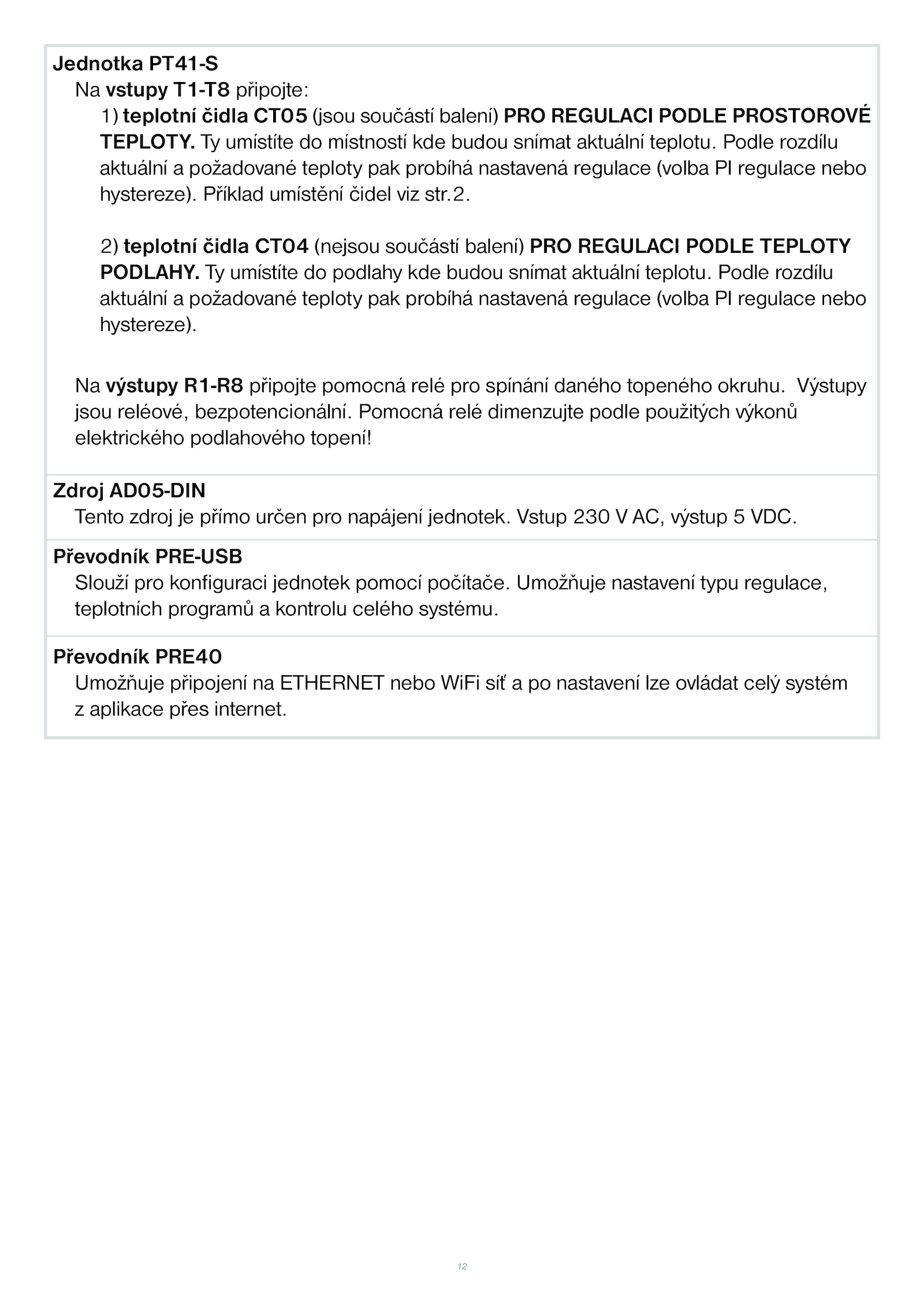

Převodník PRE-USB Slouží pro konfiguraci jednotek pomocí počítače. Na výstupy R1-R8 připojte pomocná relé pro spínání daného topeného okruhu. umístíte podlahy kde budou snímat aktuální teplotu. Pomocná relé dimenzujte podle použitých výkonů elektrického podlahového topení! Zdroj AD05-DIN Tento zdroj přímo určen pro napájení jednotek. . 2) teplotní čidla CT04 (nejsou součástí balení) PRO REGULACI PODLE TEPLOTY PODLAHY. Vstup 230 AC, výstup VDC. Výstupy jsou reléové, bezpotencionální. Podle rozdílu aktuální požadované teploty pak probíhá nastavená regulace (volba regulace nebo hystereze). Převodník PRE40 Umožňuje připojení ETHERNET nebo WiFi síť nastavení lze ovládat celý systém z aplikace přes internet.12 Jednotka PT41-S Na vstupy T1-T8 připojte: 1) teplotní čidla CT05 (jsou součástí balení) PRO REGULACI PODLE PROSTOROVÉ TEPLOTY.2. umístíte místností kde budou snímat aktuální teplotu. Podle rozdílu aktuální požadované teploty pak probíhá nastavená regulace (volba regulace nebo hystereze). Umožňuje nastavení typu regulace, teplotních programů kontrolu celého systému. Příklad umístění čidel viz str
