Schneider Electric EcoStruxure Building

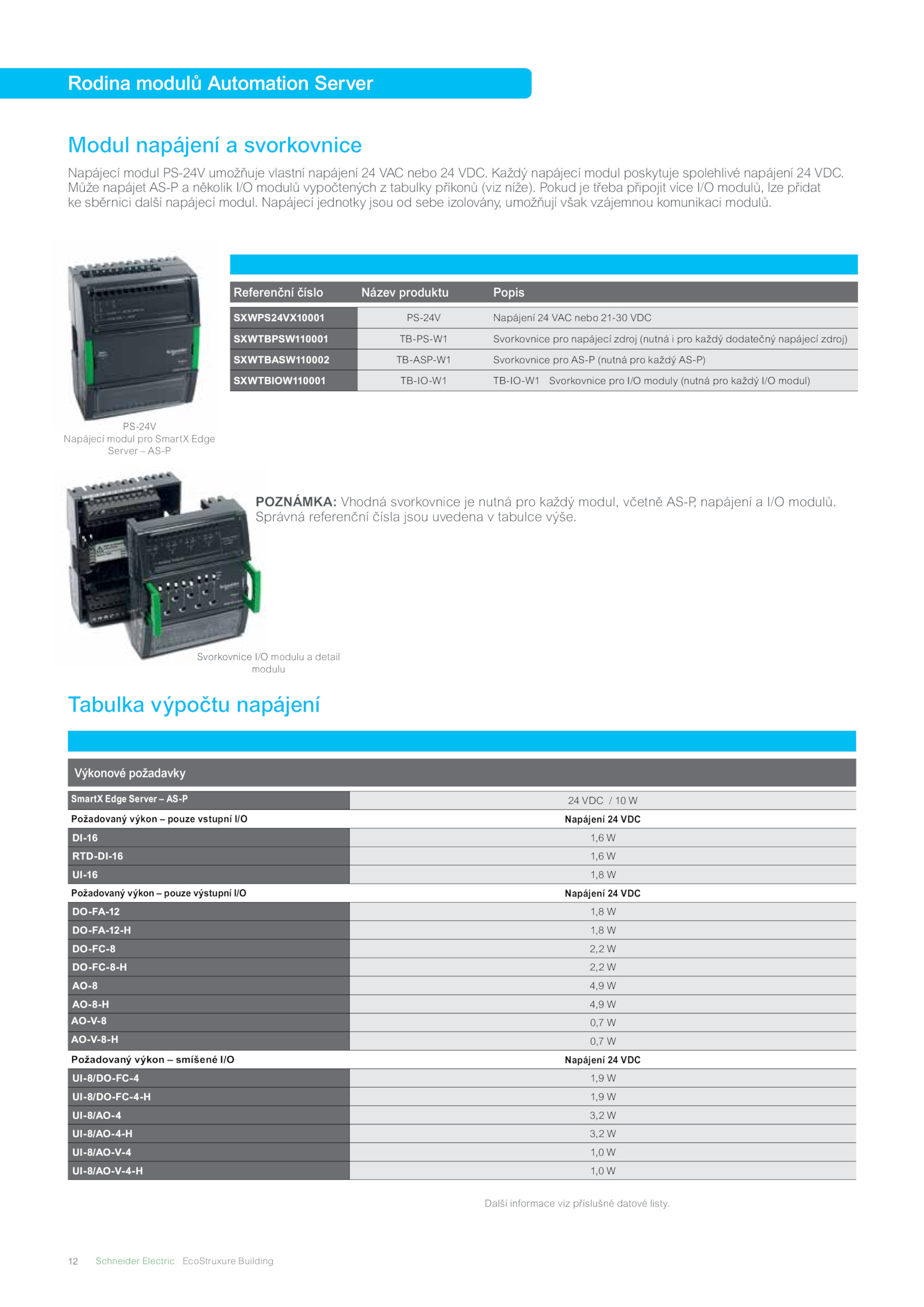

Rodina modulů Automation Server
Modul napájení svorkovnice
Napájecí modul PS-24V umožňuje vlastní napájení VAC nebo VDC. Každý napájecí modul poskytuje spolehlivé napájení VDC.
. Pokud třeba připojit více I/O modulů, lze přidat
ke sběrnici další napájecí modul.
Správná referenční čísla jsou uvedena tabulce výše. Napájecí jednotky jsou sebe izolovány, umožňují však vzájemnou komunikaci modulů.
Referenční číslo Název produktu Popis
SXWPS24VX10001 PS-24V Napájení VAC nebo 21-30 VDC
SXWTBPSW110001 TB-PS-W1 Svorkovnice pro napájecí zdroj (nutná pro každý dodatečný napájecí zdroj)
SXWTBASW110002 TB-ASP-W1 Svorkovnice pro AS-P (nutná pro každý AS-P)
SXWTBIOW110001 TB-IO-W1 TB-IO-W1 Svorkovnice pro I/O moduly (nutná pro každý I/O modul)
Tabulka výpočtu napájení
Výkonové požadavky
SmartX Edge Server AS-P VDC W
Požadovaný výkon pouze vstupní I/O Napájení VDC
DI-16 1,6 W
RTD-DI-16 1,6 W
UI-16 1,8 W
Požadovaný výkon pouze výstupní I/O Napájení VDC
DO-FA-12 1,8 W
DO-FA-12-H 1,8 W
DO-FC-8 2,2 W
DO-FC-8-H 2,2 W
AO-8 4,9 W
AO-8-H 4,9 W
AO-V-8 0,7 W
AO-V-8-H 0,7 W
Požadovaný výkon smíšené I/O Napájení VDC
UI-8/DO-FC-4 1,9 W
UI-8/DO-FC-4-H 1,9 W
UI-8/AO-4 3,2 W
UI-8/AO-4-H 3,2 W
UI-8/AO-V-4 1,0 W
UI-8/AO-V-4-H 1,0 W
PS-24V
Napájecí modul pro SmartX Edge
Server AS-P
POZNÁMKA: Vhodná svorkovnice nutná pro každý modul, včetně AS-P
, napájení I/O modulů.
Může napájet AS-P několik I/O modulů vypočtených tabulky příkonů (viz níže).
Svorkovnice I/O modulu detail
modulu
Další informace viz příslušné datové listy
