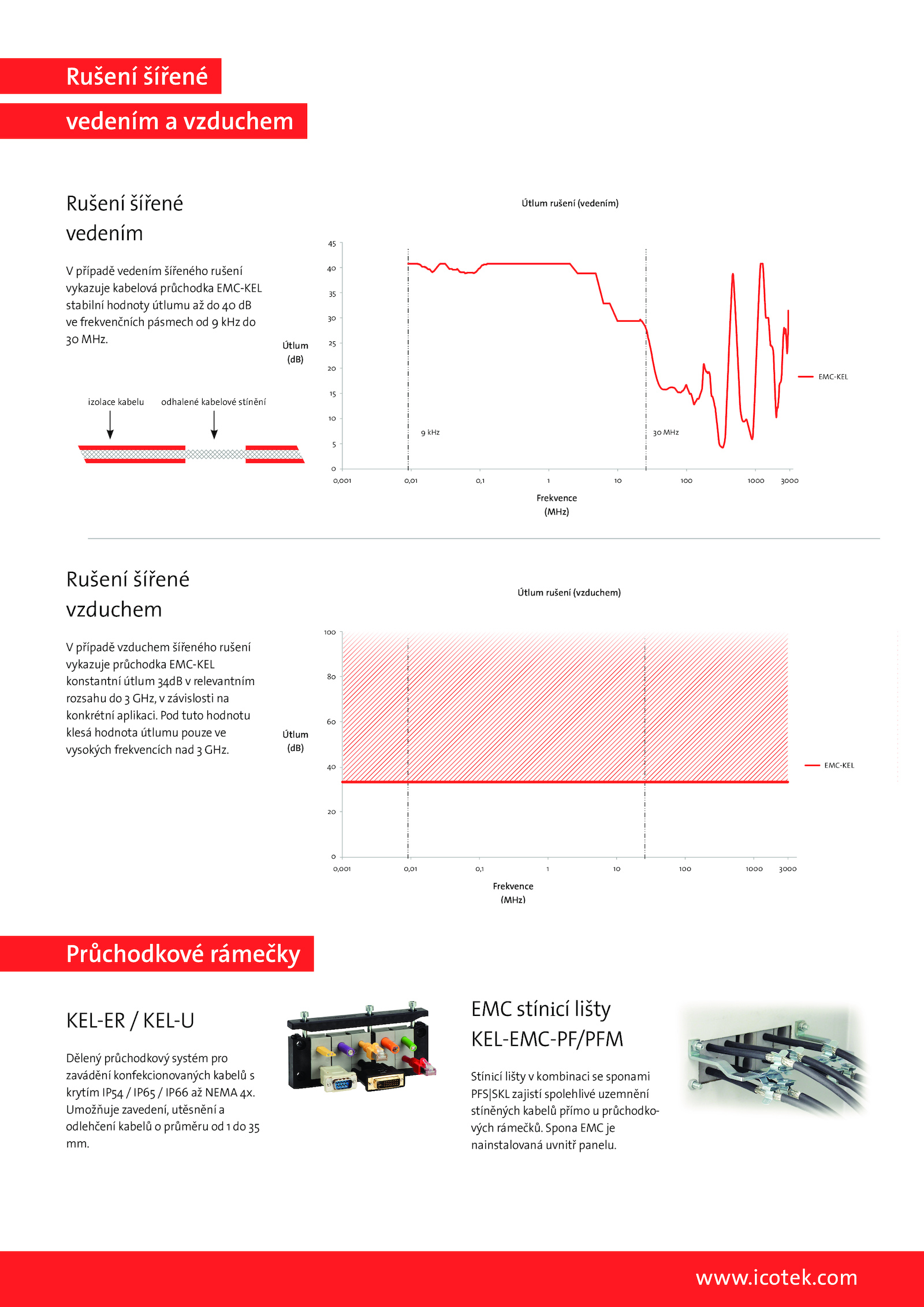

EMC stínicí lišty KEL-EMC-PF/PFM Stínicí lišty kombinaci sponami PFS|SKL zajistí spolehlivé uzemnění stíněných kabelů přímo průchodko- vých rámečků. Umožňuje zavedení, utěsnění a odlehčení kabelů průměru 35 mm.Rušení šířené vzduchem V případě vzduchem šířeného rušení vykazuje průchodka EMC-KEL konstantní útlum 34dB relevantním rozsahu GHz, závislosti na konkrétní aplikaci. Pod tuto hodnotu klesá hodnota útlumu pouze ve vysokých frekvencích nad GHz. Spona EMC je nainstalovaná uvnitř panelu.com 45 40 35 30 25 20 15 10 5 0 0,001 0,01 9 kHz MHz EMC-KEL 0,1 100 1000 3000 Útlum (dB) Útlum rušení (vedením) Frekvence (MHz) Rušení šířené vedením V případě vedením šířeného rušení vykazuje kabelová průchodka EMC-KEL stabilní hodnoty útlumu dB ve frekvenčních pásmech kHz do 30 MHz.icotek. odhalené kabelové stínění izolace kabelu . Rušení šířené vedením vzduchem Průchodkové rámečky 100 80 60 40 20 0 EMC-KEL Útlum (dB) Útlum rušení (vzduchem) Frekvence (MHz) 0,001 0,01 0,1 100 1000 3000 www. KEL-ER KEL-U Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP54 IP65 IP66 NEMA 4x
