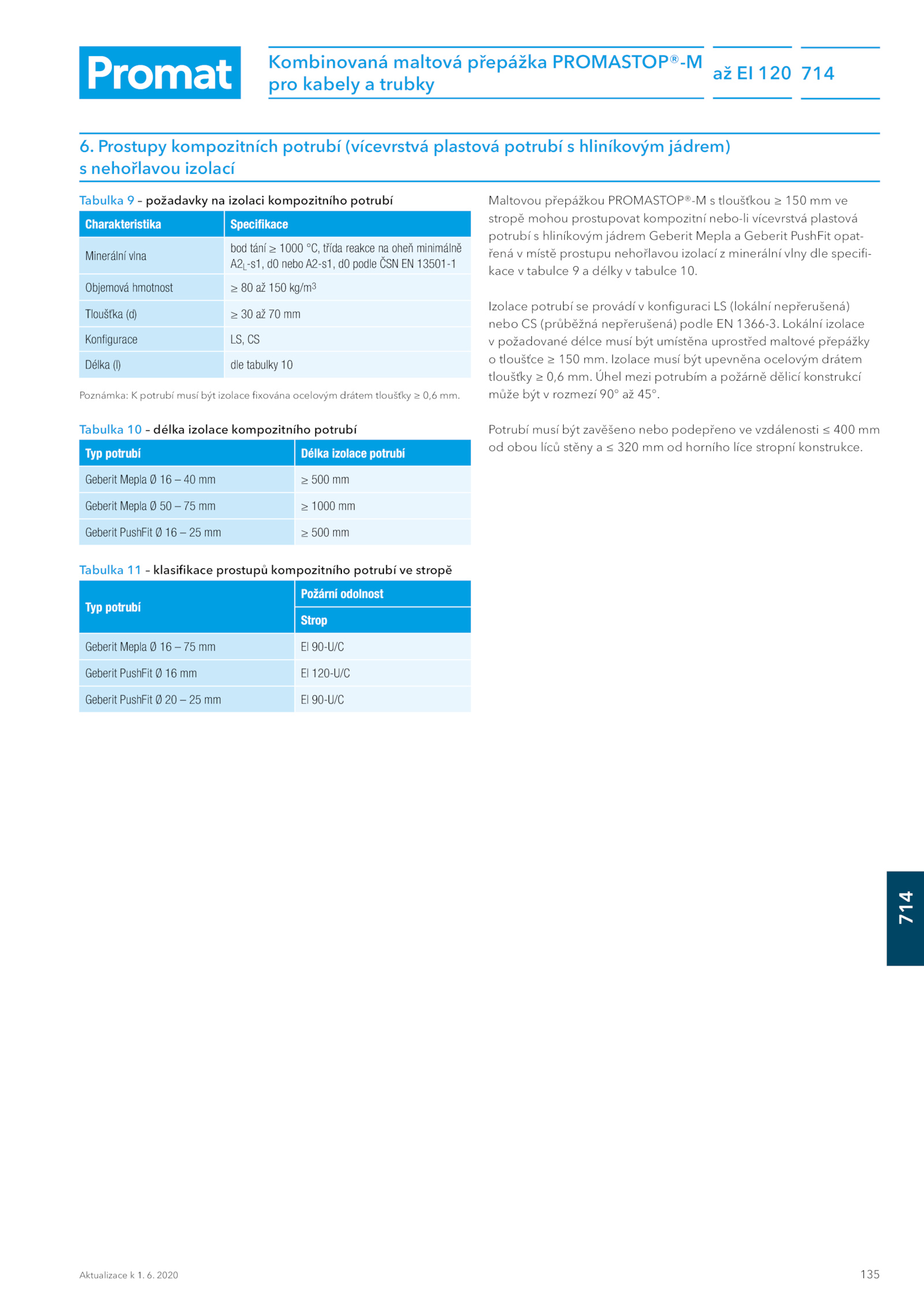

Potrubí musí být zavěšeno nebo podepřeno vzdálenosti 400 mm od obou líců stěny 320 horního líce stropní konstrukce. Izolace potrubí provádí konfiguraci (lokální nepřerušená) nebo (průběžná nepřerušená) podle 1366-3. Prostupy kompozitních potrubí (vícevrstvá plastová potrubí hliníkovým jádrem) s nehořlavou izolací Tabulka požadavky izolaci kompozitního potrubí Charakteristika Specifikace Minerální vlna bod tání 1000 °C, třída reakce oheň minimálně A2L-s1, nebo A2-s1, podle ČSN 13501-1 Objemová hmotnost 150 kg/m3 Tloušťka (d) mm Konfigurace LS, CS Délka (l) dle tabulky 10 Poznámka: potrubí musí být izolace fixována ocelovým drátem tloušťky 0,6 mm. Lokální izolace v požadované délce musí být umístěna uprostřed maltové přepážky o tloušťce 150 mm.135 714 Kombinovaná maltová přepážka PROMASTOP®-M pro kabely trubky až 120 714 6. Izolace musí být upevněna ocelovým drátem tloušťky 0,6 mm. Tabulka délka izolace kompozitního potrubí Typ potrubí Délka izolace potrubí Geberit Mepla 500 mm Geberit Mepla 1000 mm Geberit PushFit 500 mm Tabulka klasifikace prostupů kompozitního potrubí stropě Typ potrubí Požární odolnost Strop Geberit Mepla 90-U/C Geberit PushFit 120-U/C Geberit PushFit 90-U/C Maltovou přepážkou PROMASTOP®-M tloušťkou 150 ve stropě mohou prostupovat kompozitní nebo-li vícevrstvá plastová potrubí hliníkovým jádrem Geberit Mepla Geberit PushFit opat- řená místě prostupu nehořlavou izolací minerální vlny dle specifi- kace tabulce délky tabulce 10. Úhel mezi potrubím požárně dělicí konstrukcí může být rozmezí 90° 45°. Aktualizace 2020
