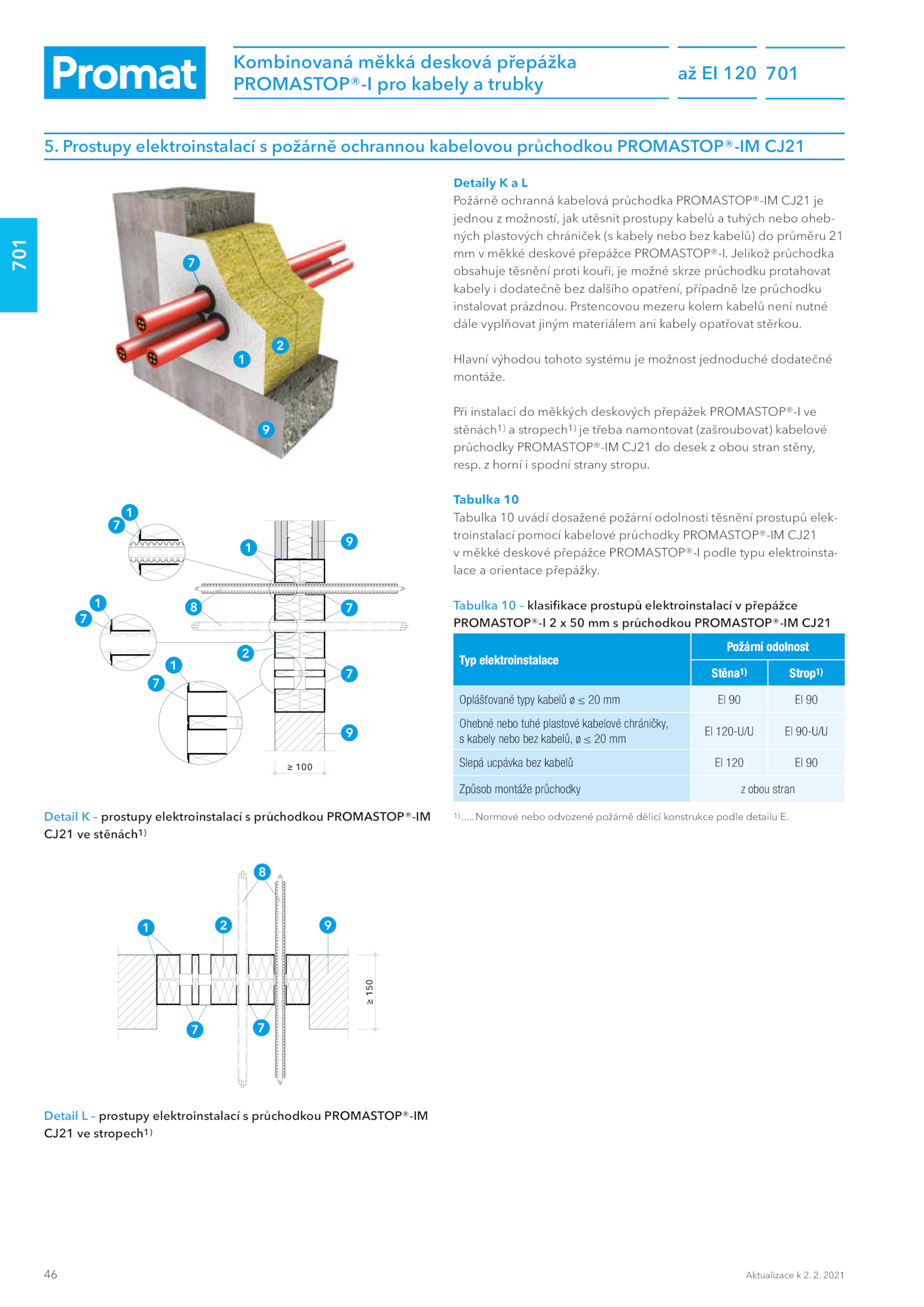

Kombinovaná měkká desková přepážka
PROMASTOP®-I pro kabely trubky
až 120 701
701
Detaily L
Požárně ochranná kabelová průchodka PROMASTOP®-IM CJ21 je
jednou možností, jak utěsnit prostupy kabelů tuhých nebo oheb-
ných plastových chrániček kabely nebo bez kabelů) průměru 21
mm měkké deskové přepážce PROMASTOP®-I.
Při instalaci měkkých deskových přepážek PROMASTOP®-I ve
stěnách1) stropech1) třeba namontovat (zašroubovat) kabelové
průchodky PROMASTOP®-IM CJ21 desek obou stran stěny,
resp. Jelikož průchodka
obsahuje těsnění proti kouři, možné skrze průchodku protahovat
kabely dodatečně bez dalšího opatření, případně lze průchodku
instalovat prázdnou.
Hlavní výhodou tohoto systému možnost jednoduché dodatečné
montáže. Prostupy elektroinstalací požárně ochrannou kabelovou průchodkou PROMASTOP®-IM CJ21
≥ 100
Detail prostupy elektroinstalací průchodkou PROMASTOP®-IM
CJ21 stěnách1)
2
1 9
7
7
9
8
1
7
1
7
1
7
1
7
2
9
≥
150
Detail prostupy elektroinstalací průchodkou PROMASTOP®-IM
CJ21 stropech1)
2
8
9
7
1
7
. horní spodní strany stropu.. Prstencovou mezeru kolem kabelů není nutné
dále vyplňovat jiným materiálem ani kabely opatřovat stěrkou.Normové nebo odvozené požárně dělicí konstrukce podle detailu E.
Tabulka 10
Tabulka uvádí dosažené požární odolnosti těsnění prostupů elek-
troinstalací pomocí kabelové průchodky PROMASTOP®-IM CJ21
v měkké deskové přepážce PROMASTOP®-I podle typu elektroinsta-
lace orientace přepážky.
5..
Tabulka klasifikace prostupů elektroinstalací přepážce
PROMASTOP®-I průchodkou PROMASTOP®-IM CJ21
Typ elektroinstalace
Požární odolnost
Stěna1) Strop1)
Oplášťované typy kabelů 90
Ohebné nebo tuhé plastové kabelové chráničky,
s kabely nebo bez kabelů, mm
EI 120-U/U 90-U/U
Slepá ucpávka bez kabelů 120 90
Způsob montáže průchodky obou stran
1)...
