Prostupy kabelů, kabelových svazků, kabelových chrániček včetně kabelových žlabů a lávek

| Kategorie: Katalog  |

Autor: PROMAT

Strana 88 z 114

Jak získat tento dokument?






Poznámky redaktora

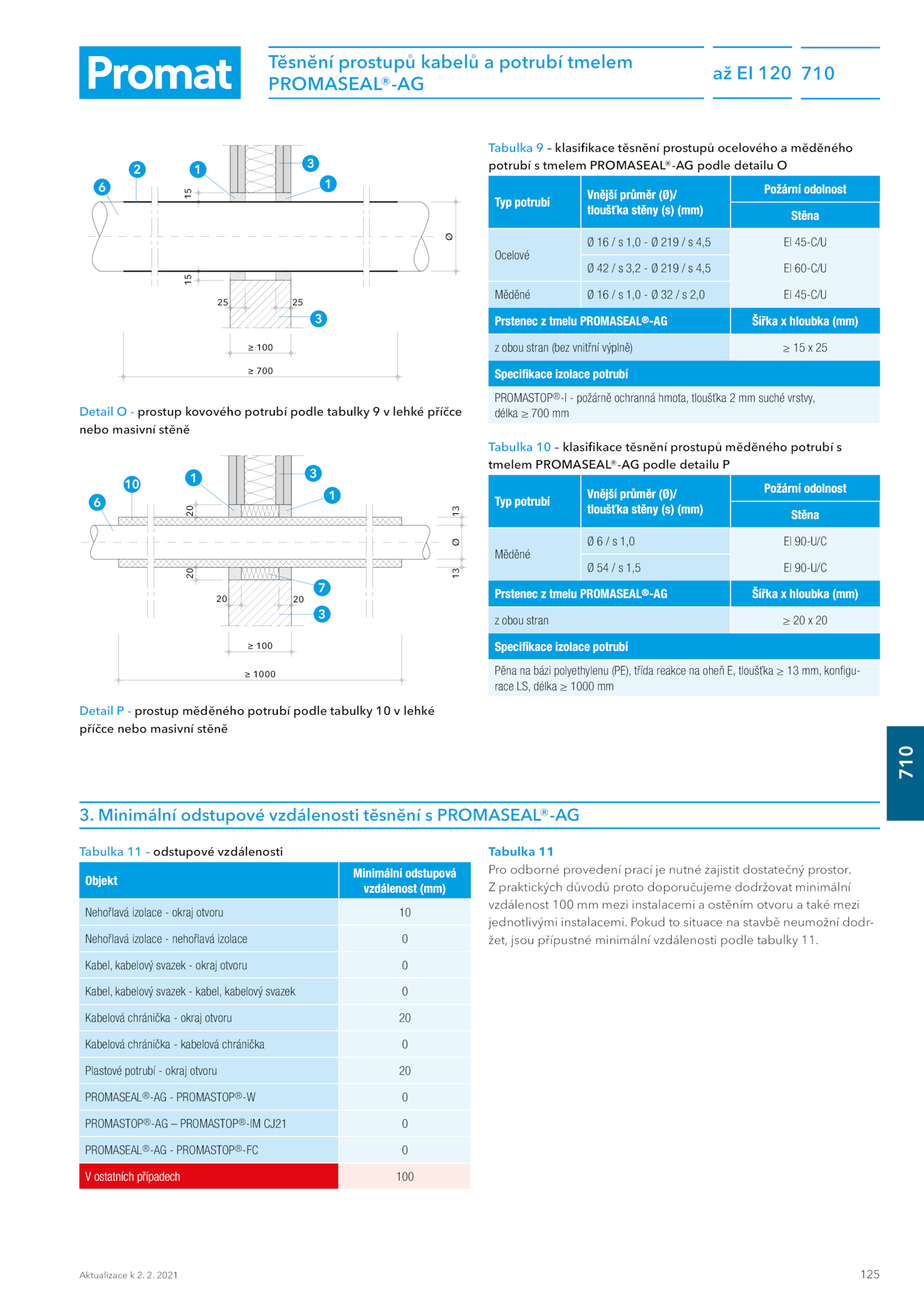

Minimální odstupové vzdálenosti těsnění PROMASEAL®-AG Tabulka odstupové vzdálenosti Objekt Minimální odstupová vzdálenost (mm) Nehořlavá izolace okraj otvoru 10 Nehořlavá izolace nehořlavá izolace 0 Kabel, kabelový svazek okraj otvoru 0 Kabel, kabelový svazek kabel, kabelový svazek 0 Kabelová chránička okraj otvoru 20 Kabelová chránička kabelová chránička 0 Plastové potrubí okraj otvoru 20 PROMASEAL®-AG PROMASTOP®-W 0 PROMASTOP®-AG PROMASTOP®-IM CJ21 0 PROMASEAL®-AG PROMASTOP®-FC 0 V ostatních případech 100 15 15 25 25 ≥ 700 ≥ 100 Ø Detail prostup kovového potrubí podle tabulky lehké příčce nebo masivní stěně 1 2 3 3 6 1 20 20 20 20 ≥ 1000 ≥ 100 Ø 13 13 Detail prostup měděného potrubí podle tabulky lehké příčce nebo masivní stěně 1 10 3 7 3 6 1 Tabulka klasifikace těsnění prostupů ocelového měděného potrubí tmelem PROMASEAL®-AG podle detailu O Typ potrubí Vnější průměr (Ø)/ tloušťka stěny (s) (mm) Požární odolnost Stěna Ocelové Ø 1,0 219 4,5 45-C/U Ø 3,2 219 4,5 60-C/U Měděné 1,0 2,0 45-C/U Prstenec tmelu PROMASEAL®-AG Šířka hloubka (mm) z obou stran (bez vnitřní výplně) 25 Specifikace izolace potrubí PROMASTOP®-I požárně ochranná hmota, tloušťka suché vrstvy, délka 700 mm Tabulka klasifikace těsnění prostupů měděného potrubí s tmelem PROMASEAL®-AG podle detailu P Typ potrubí Vnější průměr (Ø)/ tloušťka stěny (s) (mm) Požární odolnost Stěna Měděné Ø 1,0 90-U/C Ø 1,5 90-U/C Prstenec tmelu PROMASEAL®-AG Šířka hloubka (mm) z obou stran 20 Specifikace izolace potrubí Pěna bázi polyethylenu (PE), třída reakce oheň tloušťka mm, konfigu- race LS, délka 1000 mm Aktualizace 2021 . 3. Pokud situace stavbě neumožní dodr- žet, jsou přípustné minimální vzdálenosti podle tabulky 11. Z praktických důvodů proto doporučujeme dodržovat minimální vzdálenost 100 mezi instalacemi ostěním otvoru také mezi jednotlivými instalacemi.125 710 Těsnění prostupů kabelů potrubí tmelem PROMASEAL®-AG až 120 710 Tabulka 11 Pro odborné provedení prací nutné zajistit dostatečný prostor
