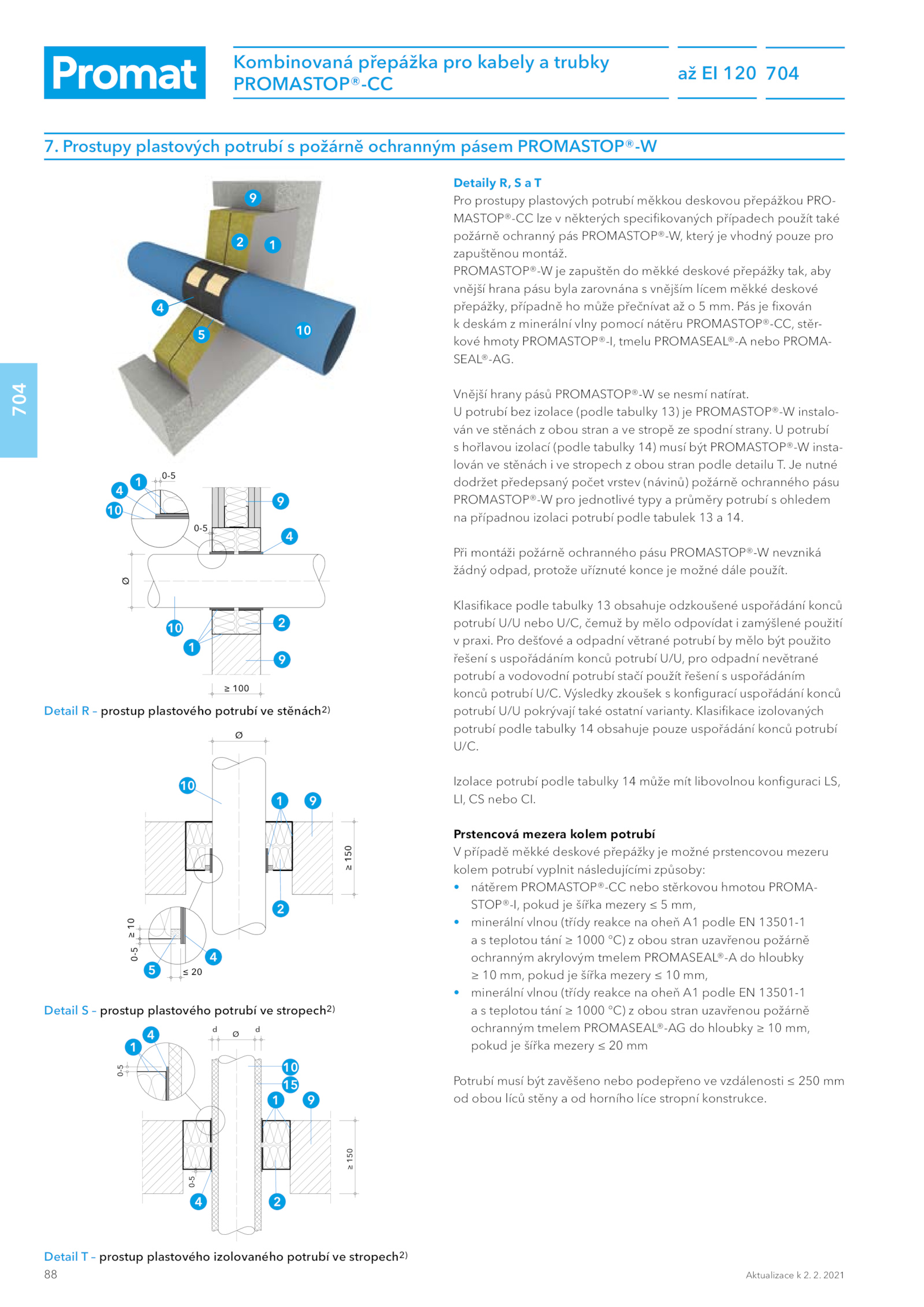

Pás fixován k deskám minerální vlny pomocí nátěru PROMASTOP®-CC, stěr- kové hmoty PROMASTOP®-I, tmelu PROMASEAL®-A nebo PROMA- SEAL®-AG. Prstencová mezera kolem potrubí V případě měkké deskové přepážky možné prstencovou mezeru kolem potrubí vyplnit následujícími způsoby: • nátěrem PROMASTOP®-CC nebo stěrkovou hmotou PROMA- STOP®-I, pokud šířka mezery mm, • minerální vlnou (třídy reakce oheň podle 13501-1 a teplotou tání 1000 °C) obou stran uzavřenou požárně ochranným akrylovým tmelem PROMASEAL®-A hloubky ≥ mm, pokud šířka mezery mm, • minerální vlnou (třídy reakce oheň podle 13501-1 a teplotou tání 1000 °C) obou stran uzavřenou požárně ochranným tmelem PROMASEAL®-AG hloubky mm, pokud šířka mezery mm Potrubí musí být zavěšeno nebo podepřeno vzdálenosti 250 mm od obou líců stěny horního líce stropní konstrukce. Při montáži požárně ochranného pásu PROMASTOP®-W nevzniká žádný odpad, protože uříznuté konce možné dále použít. PROMASTOP®-W zapuštěn měkké deskové přepážky tak, aby vnější hrana pásu byla zarovnána vnějším lícem měkké deskové přepážky, případně může přečnívat mm. Prostupy plastových potrubí požárně ochranným pásem PROMASTOP®-W Detaily T Pro prostupy plastových potrubí měkkou deskovou přepážkou PRO- MASTOP®-CC lze některých specifikovaných případech použít také požárně ochranný pás PROMASTOP®-W, který vhodný pouze pro zapuštěnou montáž. Pro dešťové odpadní větrané potrubí mělo být použito řešení uspořádáním konců potrubí U/U, pro odpadní nevětrané potrubí vodovodní potrubí stačí použít řešení uspořádáním konců potrubí U/C. Klasifikace izolovaných potrubí podle tabulky obsahuje pouze uspořádání konců potrubí U/C. Klasifikace podle tabulky obsahuje odzkoušené uspořádání konců potrubí U/U nebo U/C, čemuž mělo odpovídat zamýšlené použití v praxi. Výsledky zkoušek konfigurací uspořádání konců potrubí U/U pokrývají také ostatní varianty. U potrubí bez izolace (podle tabulky 13) PROMASTOP®-W instalo- ván stěnách obou stran stropě spodní strany. Izolace potrubí podle tabulky může mít libovolnou konfiguraci LS, LI, nebo CI. Ø ≥ 150 0-5 ≥ 10 ≤ 20 Detail prostup plastového potrubí stropech2) 9 10 2 1 5 ≥ 100 0-5 Ø 0-5 Detail prostup plastového potrubí stěnách2) 4 1 9 2 9 1 9 5 1 10 2 4 10 4 4 10 Detail prostup plastového izolovaného potrubí stropech2) 9 15 2 1 4 4 10 1 704 Aktualizace 2021 . potrubí s hořlavou izolací (podle tabulky 14) musí být PROMASTOP®-W insta- lován stěnách stropech obou stran podle detailu nutné dodržet předepsaný počet vrstev (návinů) požárně ochranného pásu PROMASTOP®-W pro jednotlivé typy průměry potrubí ohledem na případnou izolaci potrubí podle tabulek 14. Vnější hrany pásů PROMASTOP®-W nesmí natírat.88 ≥ 150 0-5 Ø d d 0-5 Kombinovaná přepážka pro kabely trubky PROMASTOP®-CC až 120 704 7
