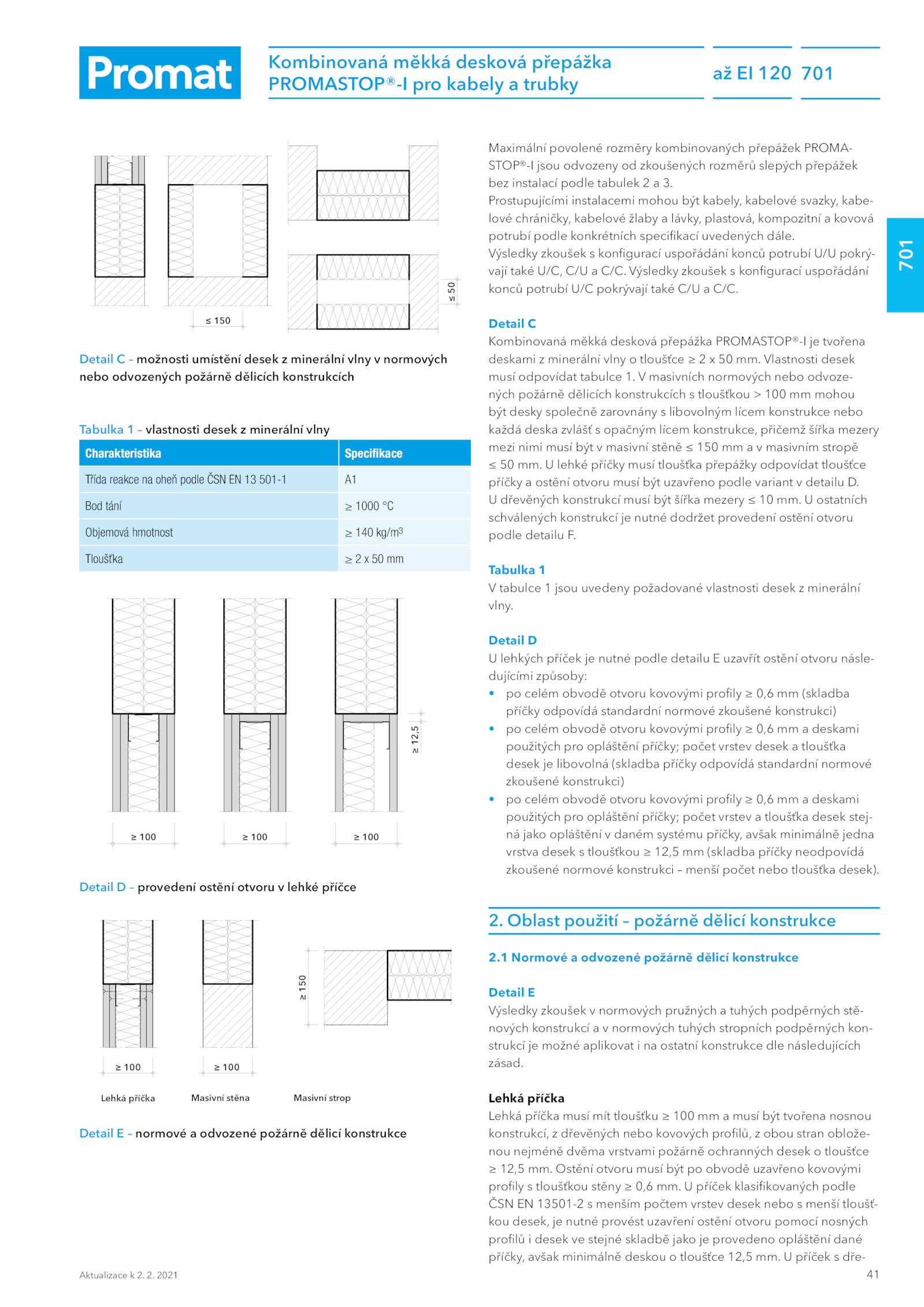

příček dře- ≥ 100 100 ≥ 150 Lehká příčka Masivní stěna Masivní strop Detail normové odvozené požárně dělicí konstrukce Aktualizace 2021 Kombinovaná měkká desková přepážka PROMASTOP®-I pro kabely trubky až 120 701 701 . 2. Výsledky zkoušek konfigurací uspořádání konců potrubí U/U pokrý- vají také U/C, C/U C/C. Prostupujícími instalacemi mohou být kabely, kabelové svazky, kabe- lové chráničky, kabelové žlaby lávky, plastová, kompozitní kovová potrubí podle konkrétních specifikací uvedených dále. Výsledky zkoušek konfigurací uspořádání konců potrubí U/C pokrývají také C/U C/C. příček klasifikovaných podle ČSN 13501-2 menším počtem vrstev desek nebo menší tloušť- kou desek, nutné provést uzavření ostění otvoru pomocí nosných profilů desek stejné skladbě jako provedeno opláštění dané příčky, avšak minimálně deskou tloušťce 12,5 mm. U dřevěných konstrukcí musí být šířka mezery mm. Detail D U lehkých příček nutné podle detailu uzavřít ostění otvoru násle- dujícími způsoby: • celém obvodě otvoru kovovými profily 0,6 (skladba příčky odpovídá standardní normové zkoušené konstrukci) • celém obvodě otvoru kovovými profily 0,6 deskami použitých pro opláštění příčky; počet vrstev desek tloušťka desek libovolná (skladba příčky odpovídá standardní normové zkoušené konstrukci) • celém obvodě otvoru kovovými profily 0,6 deskami použitých pro opláštění příčky; počet vrstev tloušťka desek stej- ná jako opláštění daném systému příčky, avšak minimálně jedna vrstva desek tloušťkou 12,5 (skladba příčky neodpovídá zkoušené normové konstrukci menší počet nebo tloušťka desek). Ostění otvoru musí být obvodě uzavřeno kovovými profily tloušťkou stěny 0,6 mm. Tabulka 1 V tabulce jsou uvedeny požadované vlastnosti desek minerální vlny.1 Normové odvozené požárně dělicí konstrukce Detail E Výsledky zkoušek normových pružných tuhých podpěrných stě- nových konstrukcí normových tuhých stropních podpěrných kon- strukcí možné aplikovat ostatní konstrukce dle následujících zásad. Detail C Kombinovaná měkká desková přepážka PROMASTOP®-I tvořena deskami minerální vlny tloušťce mm. Oblast použití požárně dělicí konstrukce 2.41 ≥ 12,5 ≥ 100 100 100 Tabulka vlastnosti desek minerální vlny Charakteristika Specifikace Třída reakce oheň podle ČSN 501-1 A1 Bod tání 1000 °C Objemová hmotnost 140 kg/m3 Tloušťka mm ≤ 150 ≤ 50 Detail možnosti umístění desek minerální vlny normových nebo odvozených požárně dělicích konstrukcích Detail provedení ostění otvoru lehké příčce Maximální povolené rozměry kombinovaných přepážek PROMA- STOP®-I jsou odvozeny zkoušených rozměrů slepých přepážek bez instalací podle tabulek 3. ostatních schválených konstrukcí nutné dodržet provedení ostění otvoru podle detailu F. Vlastnosti desek musí odpovídat tabulce masivních normových nebo odvoze- ných požárně dělicích konstrukcích tloušťkou 100 mohou být desky společně zarovnány libovolným lícem konstrukce nebo každá deska zvlášť opačným lícem konstrukce, přičemž šířka mezery mezi nimi musí být masivní stěně 150 masivním stropě ≤ mm. lehké příčky musí tloušťka přepážky odpovídat tloušťce příčky ostění otvoru musí být uzavřeno podle variant detailu D. Lehká příčka Lehká příčka musí mít tloušťku 100 musí být tvořena nosnou konstrukcí, dřevěných nebo kovových profilů, obou stran oblože- nou nejméně dvěma vrstvami požárně ochranných desek tloušťce ≥ 12,5 mm
