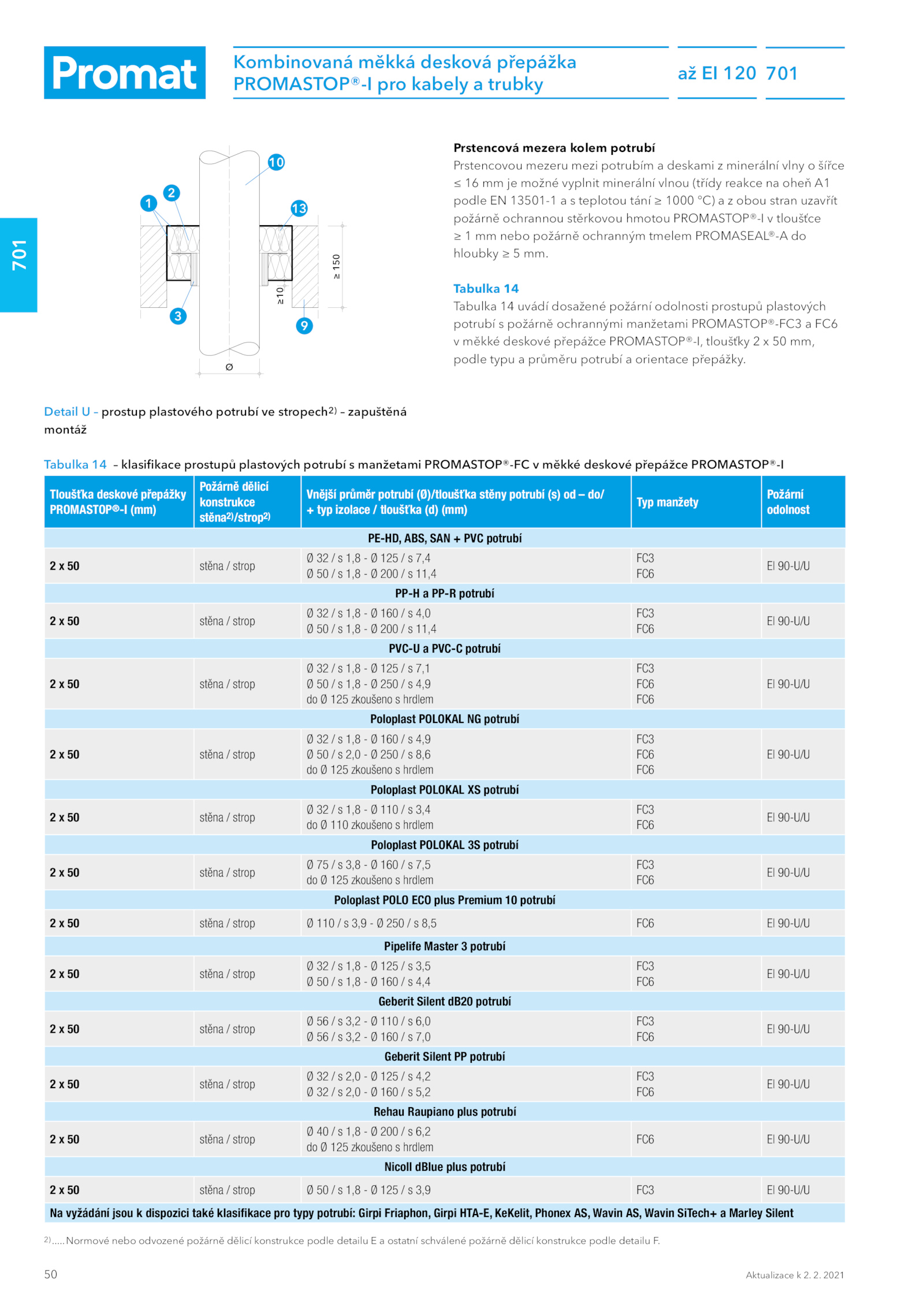

Tabulka 14
Tabulka uvádí dosažené požární odolnosti prostupů plastových
potrubí požárně ochrannými manžetami PROMASTOP®-FC3 FC6
v měkké deskové přepážce PROMASTOP®-I, tloušťky mm,
podle typu průměru potrubí orientace přepážky.Aktualizace 2021
Kombinovaná měkká desková přepážka
PROMASTOP®-I pro kabely trubky
až 120 701
701
Ø
≥10
≥
150
Detail prostup plastového potrubí stropech2) zapuštěná
montáž
10
1
9
13
3
2
Prstencová mezera kolem potrubí
Prstencovou mezeru mezi potrubím deskami minerální vlny šířce
≤ možné vyplnit minerální vlnou (třídy reakce oheň A1
podle 13501-1 teplotou tání 1000 °C) obou stran uzavřít
požárně ochrannou stěrkovou hmotou PROMASTOP®-I tloušťce
≥ nebo požárně ochranným tmelem PROMASEAL®-A do
hloubky mm...
..
Tabulka klasifikace prostupů plastových potrubí manžetami PROMASTOP®-FC měkké deskové přepážce PROMASTOP®-I
Tloušťka deskové přepážky
PROMASTOP®-I (mm)
Požárně dělicí
konstrukce
stěna2)/strop2)
Vnější průměr potrubí (Ø)/tloušťka stěny potrubí (s) do/
+ typ izolace tloušťka (d) (mm)
Typ manžety
Požární
odolnost
PE-HD, ABS, SAN PVC potrubí
2 stěna strop
Ø 1,8 125 7,4
Ø 1,8 200 11,4
FC3
FC6
EI 90-U/U
PP-H PP-R potrubí
2 stěna strop
Ø 1,8 160 4,0
Ø 1,8 200 11,4
FC3
FC6
EI 90-U/U
PVC-U PVC-C potrubí
2 stěna strop
Ø 1,8 125 7,1
Ø 1,8 250 4,9
do 125 zkoušeno hrdlem
FC3
FC6
FC6
EI 90-U/U
Poloplast POLOKAL potrubí
2 stěna strop
Ø 1,8 160 4,9
Ø 2,0 250 8,6
do 125 zkoušeno hrdlem
FC3
FC6
FC6
EI 90-U/U
Poloplast POLOKAL potrubí
2 stěna strop
Ø 1,8 110 3,4
do 110 zkoušeno hrdlem
FC3
FC6
EI 90-U/U
Poloplast POLOKAL potrubí
2 stěna strop
Ø 3,8 160 7,5
do 125 zkoušeno hrdlem
FC3
FC6
EI 90-U/U
Poloplast POLO ECO plus Premium potrubí
2 stěna strop 110 3,9 250 8,5 FC6 90-U/U
Pipelife Master potrubí
2 stěna strop
Ø 1,8 125 3,5
Ø 1,8 160 4,4
FC3
FC6
EI 90-U/U
Geberit Silent dB20 potrubí
2 stěna strop
Ø 3,2 110 6,0
Ø 3,2 160 7,0
FC3
FC6
EI 90-U/U
Geberit Silent potrubí
2 stěna strop
Ø 2,0 125 4,2
Ø 2,0 160 5,2
FC3
FC6
EI 90-U/U
Rehau Raupiano plus potrubí
2 stěna strop
Ø 1,8 200 6,2
do 125 zkoušeno hrdlem
FC6 90-U/U
Nicoll dBlue plus potrubí
2 stěna strop 1,8 125 3,9 FC3 90-U/U
Na vyžádání jsou dispozici také klasifikace pro typy potrubí: Girpi Friaphon, Girpi HTA-E, KeKelit, Phonex AS, Wavin AS, Wavin SiTech+ Marley Silent
