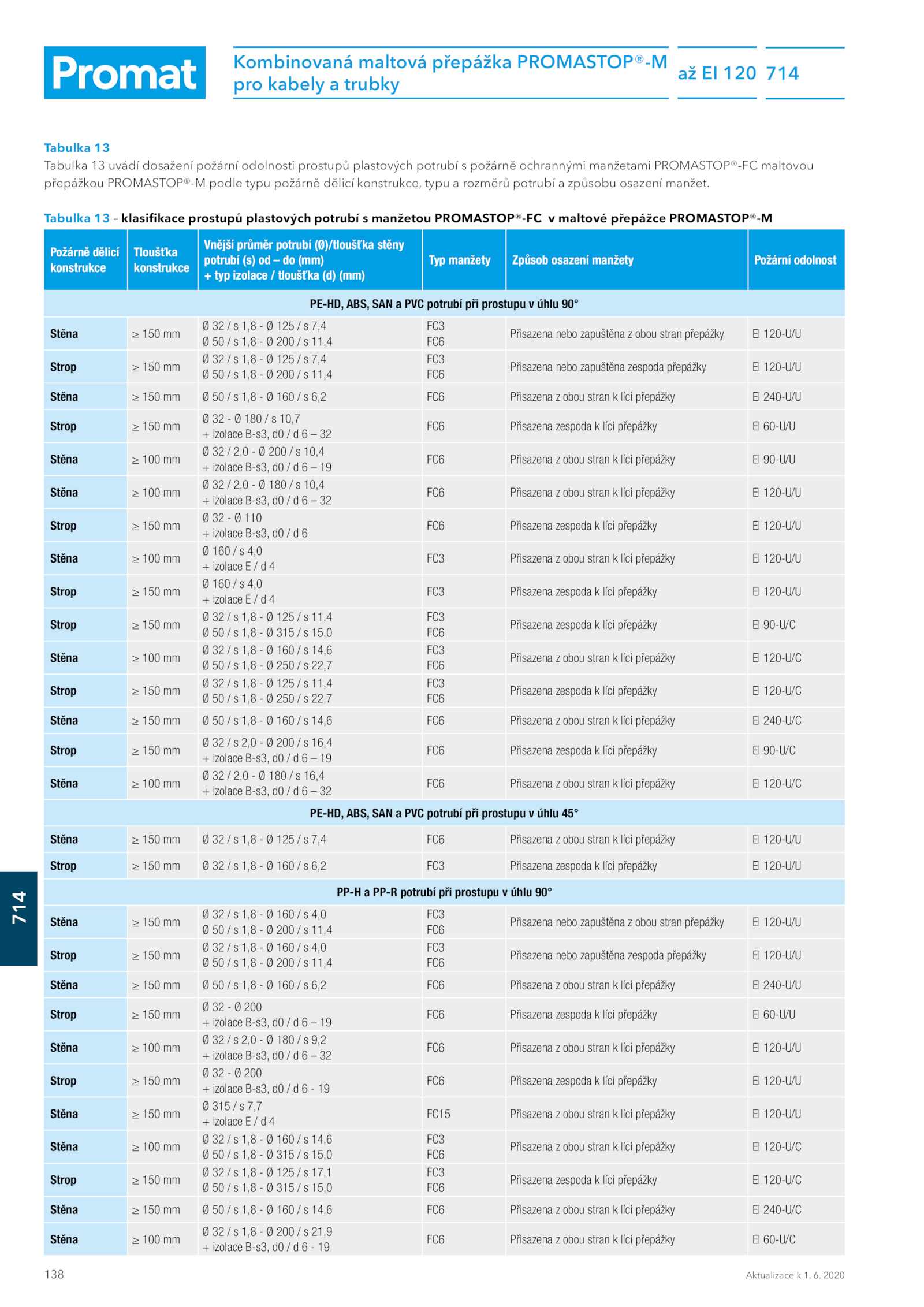

138 Aktualizace 2020 Tabulka 13 Tabulka uvádí dosažení požární odolnosti prostupů plastových potrubí požárně ochrannými manžetami PROMASTOP®-FC maltovou přepážkou PROMASTOP®-M podle typu požárně dělicí konstrukce, typu rozměrů potrubí způsobu osazení manžet. Tabulka klasifikace prostupů plastových potrubí manžetou PROMASTOP®-FC maltové přepážce PROMASTOP®-M Požárně dělicí konstrukce Tloušťka konstrukce Vnější průměr potrubí (Ø)/tloušťka stěny potrubí (s) (mm) + typ izolace tloušťka (d) (mm) Typ manžety Způsob osazení manžety Požární odolnost PE-HD, ABS, SAN PVC potrubí při prostupu úhlu 90° Stěna 150 mm Ø 1,8 125 7,4 Ø 1,8 200 11,4 FC3 FC6 Přisazena nebo zapuštěna obou stran přepážky 120-U/U Strop 150 mm Ø 1,8 125 7,4 Ø 1,8 200 11,4 FC3 FC6 Přisazena nebo zapuštěna zespoda přepážky 120-U/U Stěna 150 1,8 160 6,2 FC6 Přisazena obou stran líci přepážky 240-U/U Strop 150 mm Ø 180 10,7 + izolace B-s3, 32 FC6 Přisazena zespoda líci přepážky 60-U/U Stěna 100 mm Ø 2,0 200 10,4 + izolace B-s3, 19 FC6 Přisazena obou stran líci přepážky 90-U/U Stěna 100 mm Ø 2,0 180 10,4 + izolace B-s3, 32 FC6 Přisazena obou stran líci přepážky 120-U/U Strop 150 mm Ø 110 + izolace B-s3, 6 FC6 Přisazena zespoda líci přepážky 120-U/U Stěna 100 mm Ø 160 4,0 + izolace 4 FC3 Přisazena obou stran líci přepážky 120-U/U Strop 150 mm Ø 160 4,0 + izolace 4 FC3 Přisazena zespoda líci přepážky 120-U/U Strop 150 mm Ø 1,8 125 11,4 Ø 1,8 315 15,0 FC3 FC6 Přisazena zespoda líci přepážky 90-U/C Stěna 100 mm Ø 1,8 160 14,6 Ø 1,8 250 22,7 FC3 FC6 Přisazena obou stran líci přepážky 120-U/C Strop 150 mm Ø 1,8 125 11,4 Ø 1,8 250 22,7 FC3 FC6 Přisazena zespoda líci přepážky 120-U/C Stěna 150 1,8 160 14,6 FC6 Přisazena obou stran líci přepážky 240-U/C Strop 150 mm Ø 2,0 200 16,4 + izolace B-s3, 19 FC6 Přisazena zespoda líci přepážky 90-U/C Stěna 100 mm Ø 2,0 180 16,4 + izolace B-s3, 32 FC6 Přisazena obou stran líci přepážky 120-U/C PE-HD, ABS, SAN PVC potrubí při prostupu úhlu 45° Stěna 150 1,8 125 7,4 FC6 Přisazena obou stran líci přepážky 120-U/U Strop 150 1,8 160 6,2 FC3 Přisazena zespoda líci přepážky 120-U/U PP-H PP-R potrubí při prostupu úhlu 90° Stěna 150 mm Ø 1,8 160 4,0 Ø 1,8 200 11,4 FC3 FC6 Přisazena nebo zapuštěna obou stran přepážky 120-U/U Strop 150 mm Ø 1,8 160 4,0 Ø 1,8 200 11,4 FC3 FC6 Přisazena nebo zapuštěna zespoda přepážky 120-U/U Stěna 150 1,8 160 6,2 FC6 Přisazena obou stran líci přepážky 240-U/U Strop 150 mm Ø 200 + izolace B-s3, 19 FC6 Přisazena zespoda líci přepážky 60-U/U Stěna 100 mm Ø 2,0 180 9,2 + izolace B-s3, 32 FC6 Přisazena obou stran líci přepážky 120-U/U Strop 150 mm Ø 200 + izolace B-s3, 19 FC6 Přisazena zespoda líci přepážky 120-U/U Stěna 150 mm Ø 315 7,7 + izolace 4 FC15 Přisazena obou stran líci přepážky 120-U/U Stěna 100 mm Ø 1,8 160 14,6 Ø 1,8 315 15,0 FC3 FC6 Přisazena obou stran líci přepážky 120-U/C Strop 150 mm Ø 1,8 125 17,1 Ø 1,8 315 15,0 FC3 FC6 Přisazena zespoda líci přepážky 120-U/C Stěna 150 1,8 160 14,6 FC6 Přisazena obou stran líci přepážky 240-U/C Stěna 100 mm Ø 1,8 200 21,9 + izolace B-s3, 19 FC6 Přisazena obou stran líci přepážky 60-U/C Kombinovaná maltová přepážka PROMASTOP®-M pro kabely trubky až 120 714 714
