Projektová studie systémů komunikace pro světelnou pohodu v budovách

| Kategorie: Diplomové, bakalářské práce  |

Cílem této diplomové práce je seznámení se s inteligentními systémy ovládajícími světelnou soustavu budovy a následný návrh projektové studie využívající jednu z popsaných technologií. Teoretická část se zabývá obecným přehledem prvků využívaných inteligentními elektroinstalacemi, popisem topologií zapojení a metodami datového přenosu. Dále jsou zde rozebrány požadavky na osvětlovací soustavu a všeobecné postupy při projektování osvětlovacího systému. Závěr teoretické části tvoří rozbor tří vybraných komunikačních systémů.

Pro: Neurčeno
Vydal: Univerzita Tomáše Bati ve Zlíně Autor: Lukáš Konečný

Strana 45 z 84

Jak získat tento dokument?






Poznámky redaktora

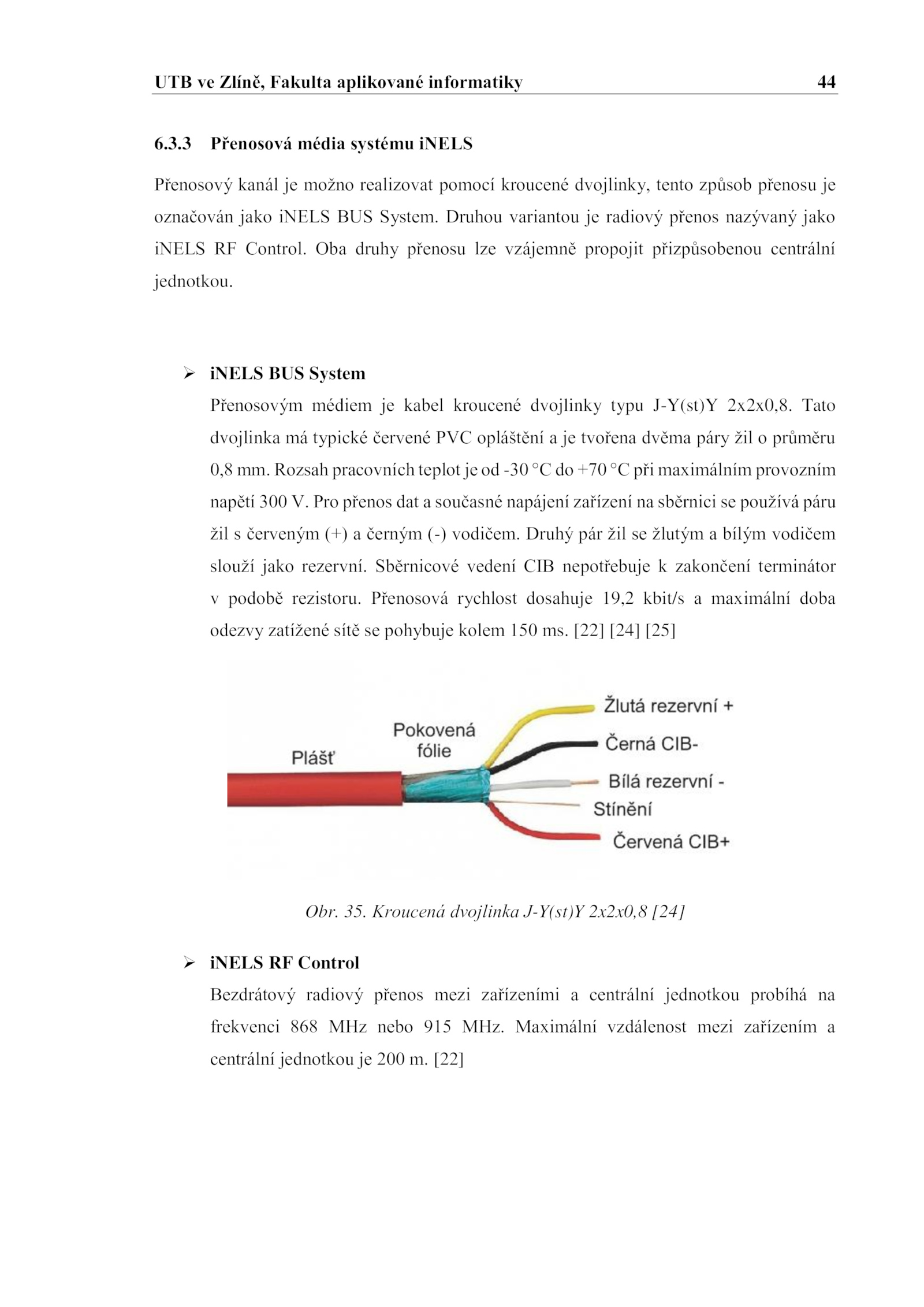

Tato dvojlinka typické červené PVC opláštění tvořena dvěma páry žil průměru 0,8 mm. [22] [24] [25] Obr.3 Přenosová média systému iNELS Přenosový kanál možno realizovat pomocí kroucené dvojlinky, tento způsob přenosu je označován jako iNELS BUS System.  iNELS BUS System Přenosovým médiem kabel kroucené dvojlinky typu J-Y(st)Y 2x2x0,8. Druhý pár žil žlutým bílým vodičem slouží jako rezervní. Oba druhy přenosu lze vzájemně propojit přizpůsobenou centrální jednotkou.3. 35. Maximální vzdálenost mezi zařízením a centrální jednotkou 200 [22] . Přenosová rychlost dosahuje 19,2 kbit/s maximální doba odezvy zatížené sítě pohybuje kolem 150 ms.UTB Zlíně, Fakulta aplikované informatiky 44 6. Rozsah pracovních teplot -30 +70 při maximálním provozním napětí 300 Pro přenos dat současné napájení zařízení sběrnici používá páru žil červeným (+) černým (-) vodičem. Druhou variantou radiový přenos nazývaný jako iNELS Control. Kroucená dvojlinka J-Y(st)Y 2x2x0,8 [24]  iNELS Control Bezdrátový radiový přenos mezi zařízeními centrální jednotkou probíhá na frekvenci 868 MHz nebo 915 MHz. Sběrnicové vedení CIB nepotřebuje zakončení terminátor v podobě rezistoru
