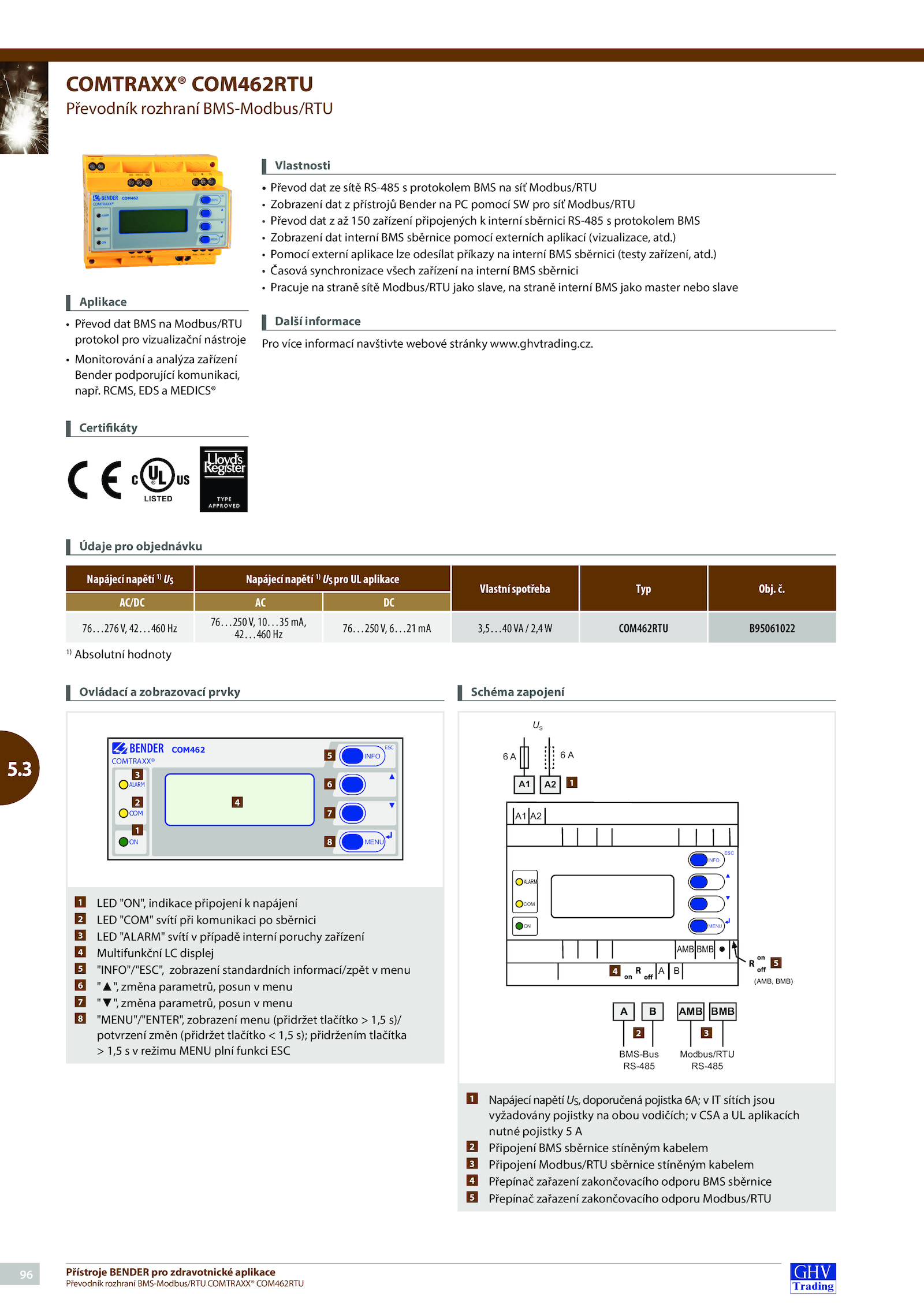

RCMS, EDS MEDICS® Certifikáty Vlastnosti • Převod dat sítě RS-485 protokolem BMS síť Modbus/RTU • Zobrazení dat přístrojů Bender pomocí pro síť Modbus/RTU • Převod dat 150 zařízení připojených interní sběrnici RS-485 protokolem BMS • Zobrazení dat interní BMS sběrnice pomocí externích aplikací (vizualizace, atd.Přístroje BENDER pro zdravotnické aplikace Převodník rozhraní BMS-Modbus/RTU COMTRAXX® COM462RTU 5.) • Časová synchronizace všech zařízení interní BMS sběrnici • Pracuje straně sítě Modbus/RTU jako slave, straně interní BMS jako master nebo slave Další informace Pro více informací navštivte webové stránky www.cz.ghvtrading. č.3 COMTRAXX® COM462RTU Převodník rozhraní BMS-Modbus/RTU Aplikace • Převod dat BMS Modbus/RTU protokol pro vizualizační nástroje • Monitorování analýza zařízení Bender podporující komunikaci, např. AC/DC DC 76…276V, 42…460 Hz 76…250V, 10…35 mA, 42…460 Hz 76…250V, 6…21 3,5…40VA 2,4W COM462RTU B95061022 1) Absolutní hodnoty 1 Napájecí napětí US, doporučená pojistka 6A; sítích jsou vyžadovány pojistky obou vodičích; CSA aplikacích nutné pojistky A 2 Připojení BMS sběrnice stíněným kabelem 3 Připojení Modbus/RTU sběrnice stíněným kabelem 4 Přepínač zařazení zakončovacího odporu BMS sběrnice 5 Přepínač zařazení zakončovacího odporu Modbus/RTU Schéma zapojení 1 LED "ON", indikace připojení napájení 2 LED "COM" svítí při komunikaci sběrnici 3 LED "ALARM" svítí případě interní poruchy zařízení 4 Multifunkční displej 5 "INFO"/"ESC", zobrazení standardních informací/zpět menu 6 "▲", změna parametrů, posun menu 7 "▼", změna parametrů, posun menu 8 "MENU"/"ENTER", zobrazení menu (přidržet tlačítko 1,5 s)/ potvrzení změn (přidržet tlačítko 1,5 s); přidržením tlačítka > 1,5 režimu MENU plní funkci ESC Ovládací zobrazovací prvky BMS-Bus RS-485 A2 A1 A1 A2 A B Modbus/RTU RS-485 6 A BMB AMB US ALARM COM ON MENU INFO ESC (AMB, BMB) AMB BMB 1 4 5 2 3 ALARM COM ON MENU INFO ESC COMTRAXX® COM462 1 2 3 5 6 7 8 4 .) • Pomocí externí aplikace lze odesílat příkazy interní BMS sběrnici (testy zařízení, atd. Údaje pro objednávku Napájecí napětí 1) US Napájecí napětí 1) US pro aplikace Vlastní spotřeba Typ Obj
