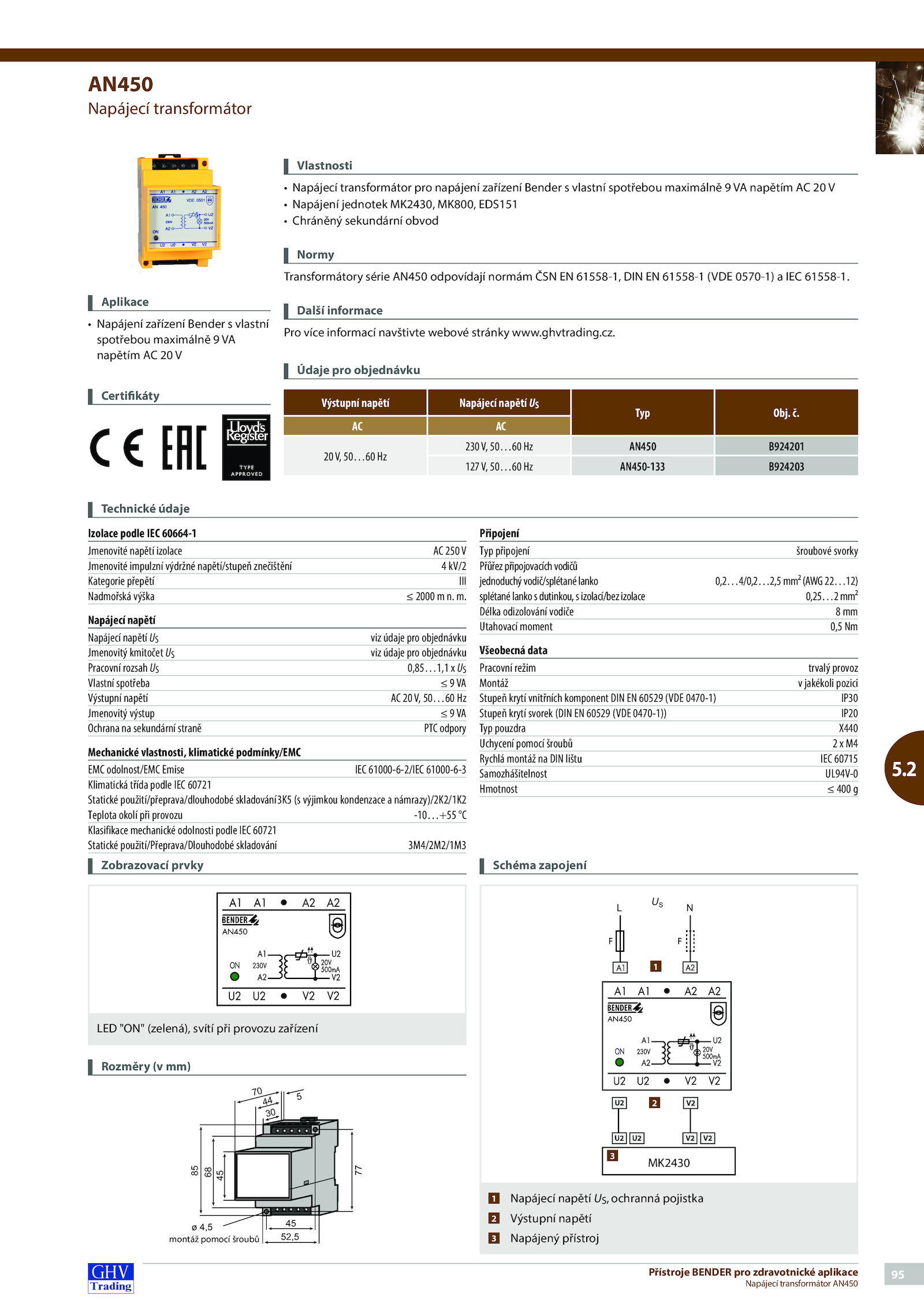

AN450
Napájecí transformátor
Aplikace
•
Napájení zařízení Bender vlastní
spotřebou maximálně VA
napětím V
Certifikáty
Rozměry mm)
70
44
30
5
45
52,5
45
77
ø 4,5
screw mounting
68
85
Vlastnosti
• Napájecí transformátor pro napájení zařízení Bender vlastní spotřebou maximálně napětím V
• Napájení jednotek MK2430, MK800, EDS151
• Chráněný sekundární obvod
Normy
Transformátory série AN450 odpovídají normám ČSN 61558-1, DIN 61558-1 (VDE 0570-1) IEC 61558-1.
Napájecí napětí
Napájecí napětí viz údaje pro objednávku
Jmenovitý kmitočet viz údaje pro objednávku
Pracovní rozsah 0,85…1,1 US
Vlastní spotřeba 9VA
Výstupní napětí 20V, 50…60 Hz
Jmenovitý výstup 9VA
Ochrana sekundární straně PTC odpory
Mechanické vlastnosti, klimatické podmínky/EMC
EMC odolnost/EMC Emise IEC 61000-6-2/IEC 61000-6-3
Klimatická třída podle IEC 60721
Statické použití/přeprava/dlouhodobé skladování3K5 výjimkou kondenzace námrazy)/2K2/1K2
Teplota okolí při provozu -10…+55 °C
Klasifikace mechanické odolnosti podle IEC 60721
Statické použití/Přeprava/Dlouhodobé skladování 3M4/2M2/1M3
Připojení
Typ připojení šroubové svorky
Přůřezpřipojovacíchvodičů
jednoduchývodič/splétanélanko 0,2…4/0,2…2,5mm²(AWG22…12)
splétanélankosdutinkou,sizolací/bezizolace 0,25…2mm²
Délka odizolování vodiče mm
Utahovací moment 0,5 Nm
Všeobecná data
Pracovní režim trvalý provoz
Montáž jakékoli pozici
Stupeň krytí vnitřních komponent DIN 60529 (VDE 0470-1) IP30
Stupeň krytí svorek (DIN 60529 (VDE 0470-1)) IP20
Typ pouzdra X440
Uchycení pomocí šroubů M4
Rychlá montáž DIN lištu IEC 60715
SamozhášitelnostUL94V-0
Hmotnost 400 g
Údaje pro objednávku
LED "ON" (zelená), svítí při provozu zařízení
Zobrazovací prvky
montáž pomocí šroubů
Schéma zapojení
1 Napájecí napětí US, ochranná pojistka
2 Výstupní napětí
3 Napájený přístroj
L N
US
1
2
MK2430
3
.
AC AC
20V, 50…60 Hz
230V, 50…60 AN450 B924201
127V, 50…60 AN450-133 B924203
Technické údaje
Izolace podle IEC 60664-1
Jmenovité napětí izolace 250V
Jmenovité impulzní výdržné napětí/stupeň znečištění kV/2
Kategorie přepětí III
Nadmořská výška 2000 m. č.
Další informace
Pro více informací navštivte webové stránky www.
Výstupní napětí Napájecí napětí US
Typ Obj.cz.95
Přístroje BENDER pro zdravotnické aplikace
Napájecí transformátor AN450
