52 Přístroje Bender pro zdravotnické aplikace
Modul pro přepínání zdrojů MEDICS® UMC710D4
MEDICS®
UMC710D4

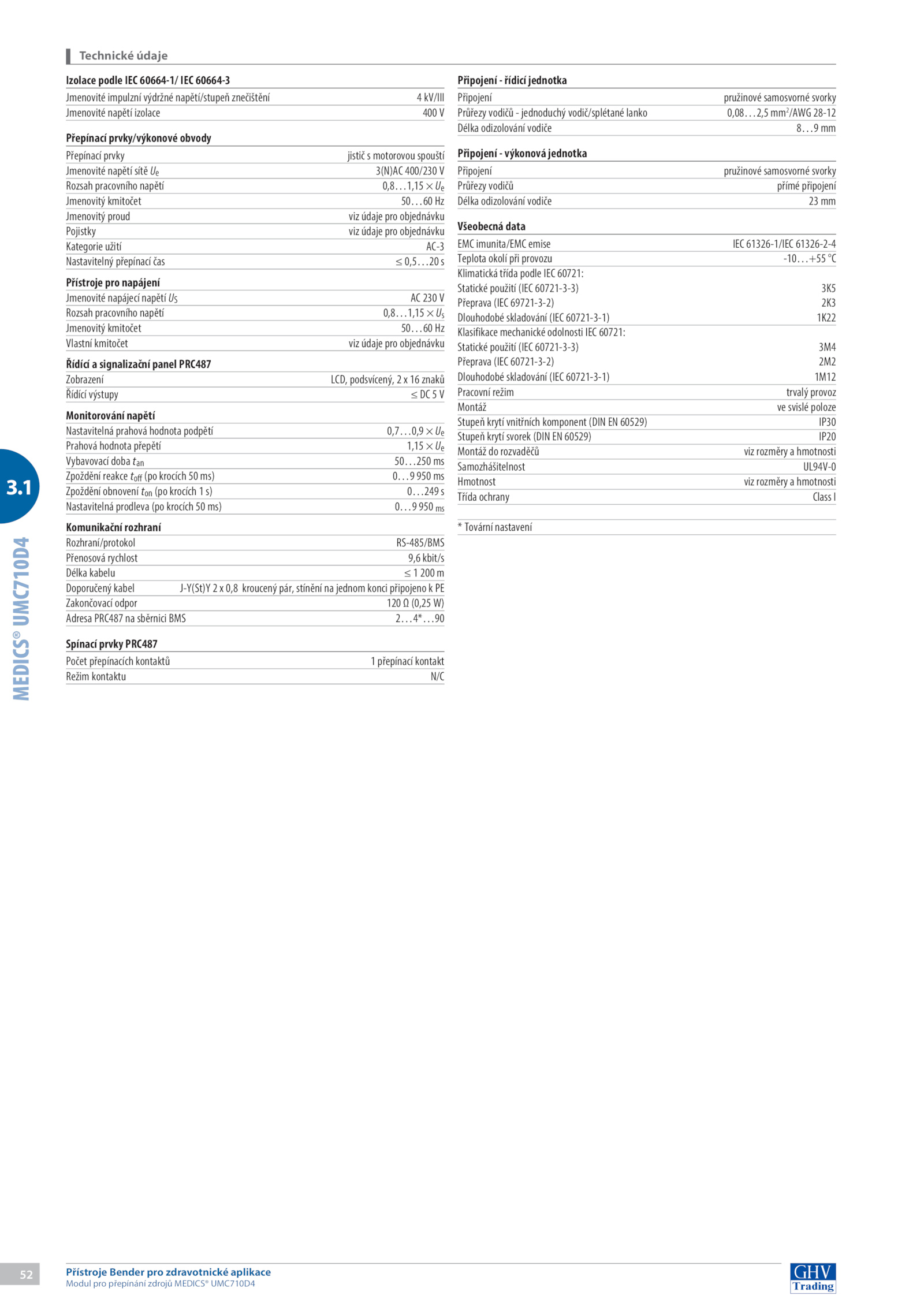

Technické údaje
Izolace podle IEC 60664-1/ IEC 60664-3
Jmenovité impulzní výdržné napětí/stupeň znečištění kV/III
Jmenovité napětí izolace 400 V
Přepínací prvky/výkonové obvody
Přepínací prvky jistič motorovou spouští
Jmenovité napětí sítě 3(N)AC 400/230 V
Rozsah pracovního napětí 0,8…1,15 Ue
Jmenovitý kmitočet 50…60 Hz
Jmenovitý proud viz údaje pro objednávku
Pojistky viz údaje pro objednávku
Kategorie užití AC-3
Nastavitelný přepínací čas 0,5…20 s
Přístroje pro napájení
Jmenovité napájecí napětí 230 V
Rozsah pracovního napětí 0,8…1,15 Us
Jmenovitý kmitočet 50…60 Hz
Vlastní kmitočet viz údaje pro objednávku
Řídící signalizační panel PRC487
Zobrazení LCD, podsvícený, znaků
Řídící výstupy V
Monitorování napětí
Nastavitelná prahová hodnota podpětí 0,7…0,9 Ue
Prahová hodnota přepětí 1,15 Ue
Vybavovací doba tan 50…250 ms
Zpoždění reakce toff (po krocích ms) 0…9 950 ms
Zpoždění obnovení ton (po krocích 0…249 s
Nastavitelná prodleva (po krocích ms) 0…9 950 ms
Komunikační rozhraní
Rozhraní/protokol RS-485/BMS
Přenosová rychlost 9,6 kbit/s
Délka kabelu 200 m
Doporučený kabel J-Y(St)Y 0,8 kroucený pár, stínění jednom konci připojeno PE
Zakončovací odpor 120 (0,25 W)
Adresa PRC487 sběrnici BMS 2…4*…90
Spínací prvky PRC487
Počet přepínacích kontaktů přepínací kontakt
Režim kontaktu N/C
Připojení řídicí jednotka
Připojení pružinové samosvorné svorky
Průřezy vodičů jednoduchý vodič/splétané lanko 0,08…2,5 mm2
/AWG 28-12
Délka odizolování vodiče 8…9 mm
Připojení výkonová jednotka
Připojení pružinové samosvorné svorky
Průřezy vodičů přímé připojení
Délka odizolování vodiče mm
Všeobecná data
EMC imunita/EMC emise IEC 61326-1/IEC 61326-2-4
Teplota okolí při provozu -10…+55 °C
Klimatická třída podle IEC 60721:
Statické použití (IEC 60721-3-3) 3K5
Přeprava (IEC 69721-3-2) 2K3
Dlouhodobé skladování (IEC 60721-3-1) 1K22
Klasifikace mechanické odolnosti IEC 60721:
Statické použití (IEC 60721-3-3) 3M4
Přeprava (IEC 60721-3-2) 2M2
Dlouhodobé skladování (IEC 60721-3-1) 1M12
Pracovní režim trvalý provoz
Montáž svislé poloze
Stupeň krytí vnitřních komponent (DIN 60529) IP30
Stupeň krytí svorek (DIN 60529) IP20
Montáž rozvaděčů viz rozměry hmotnosti
SamozhášitelnostUL94V-0
Hmotnost viz rozměry hmotnosti
Třída ochrany Class I
* Tovární nastavení
