Přístroje Bender pro zdravotnické aplikace
Modul pro přepínání zdrojů MEDICS® UMC710D4
MEDICS®
UMC710D4
1 Výstup
2 Hlavní přívod
3 Záložní přívod
4 Přístroj konci BMS sběrnice
5 Kontrolní signalizační panel MK2430 nebo MK800
6 BMS sběrnice
7
Zakončovací odpor BMS (vyjměte, není-li UMC konci sběrnice)
8
Napájení pro kontrolní signalizační panely
9
Řídící panel pro přepínací modul TMX-HA (pouze verzí HA)
10 Manuální nebo automatické řízení (pouze verzí HA)

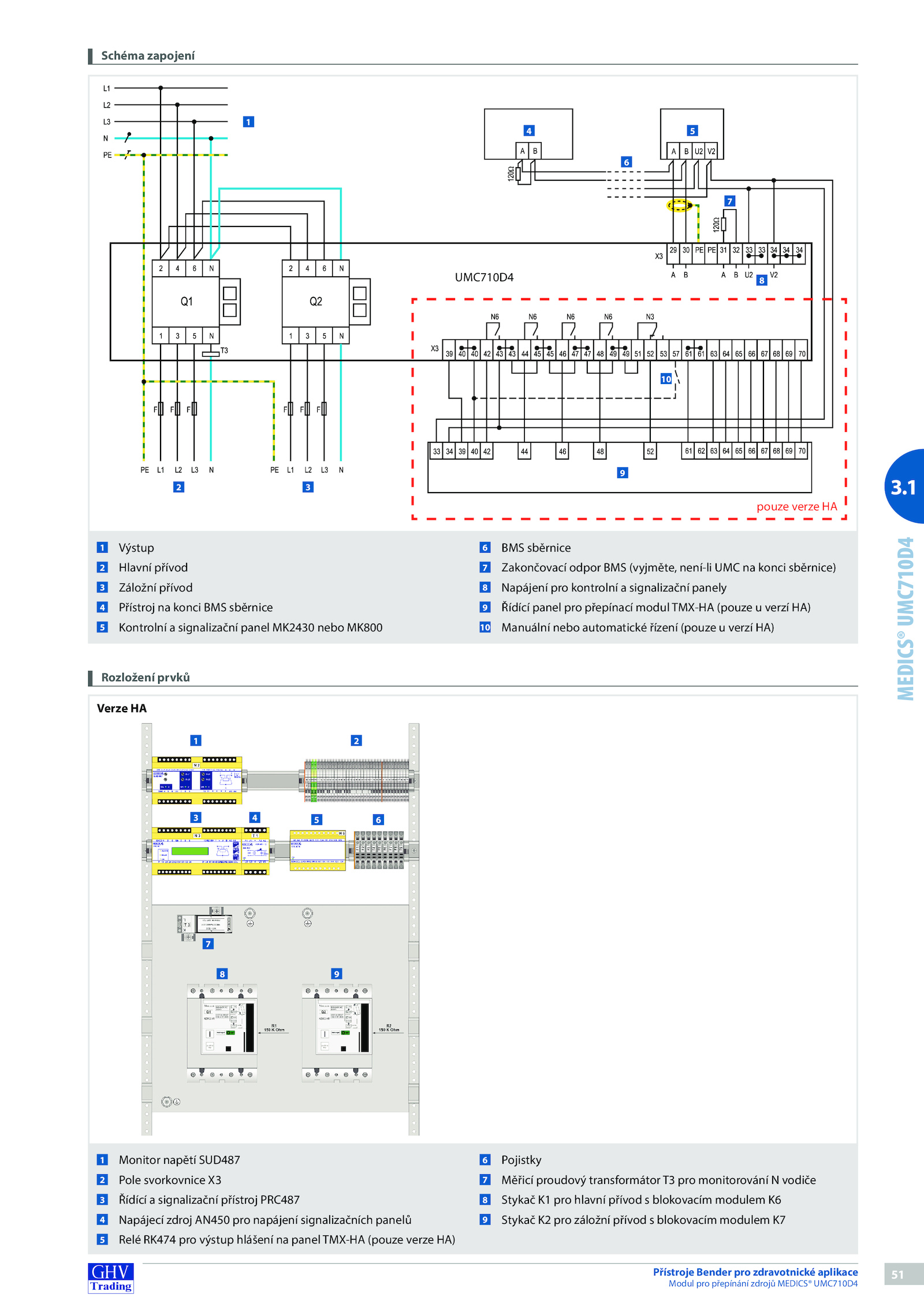

Schéma zapojení
Rozložení prvků
Verze HA
1 Monitor napětí SUD487
2 Pole svorkovnice X3
3 Řídící signalizační přístroj PRC487
4 Napájecí zdroj AN450 pro napájení signalizačních panelů
5 Relé RK474 pro výstup hlášení panel TMX-HA (pouze verze HA)
6 Pojistky
7
Měřicí proudový transformátor pro monitorování vodiče
8 Stykač pro hlavní přívod blokovacím modulem K6
9
Stykač pro záložní přívod blokovacím modulem K7
1 2
3 6
4 5
7
8 9
1
2 3
4 5
9
10
6
7
8
UMC710D4
pouze verze HA
