Poznámky redaktora
2
• ČSN 61508-3 ed. 2
• ČSN 60947-6-1 ed.cz. 2.ghvtrading. 2.1
• DIN 61557-8 (VDE 0413-8)
• IEC 61557-8
• DIN 61558-1 (VDE 0570-1)
• DIN 61558-1/dodatek (VDE 0570-1/dodatek 1)
• DIN 61558-1/dodatek (VDE 0570-1/dodatek 2)
• DIN 61558-1/A1 (VDE 0570-1/A1)
• ČSN 61557-8 ed. 3
• ČSN 61558-1
• ČSN 61508-1 ed.0
• DIN 60947-6-1 (VDE 0660-114)
• IEC 60947-6-1 Ed.
Aplikace
•
Řízení přívodů provozní a
funkční bezpečností zdravot-
nických zařízeních skupiny jako
– jednotky intenzivní péče
– operační sály
• Modernizace stávajících zdravot-
nických zařízení
Certifikáty
ATICS-…-ISO odpovídá normám:
• DIN VDE 0100-710 (VDE 0100 Part 710)
• DIN VDE 0100-718 (VDE 0100-718)
• ÖVE/ÖNORM 8007
• IEC 60364-7-710
• 61508-1 (SIL 2)
• DIN 61508-1 (VDE 0803-1)
• IEC 61508-1 Ed.0
• DIN 61508-3 (VDE 0803-3)
• IEC 61508-3 Ed. 2.3.1
36 Přístroje Bender pro zdravotnické aplikace

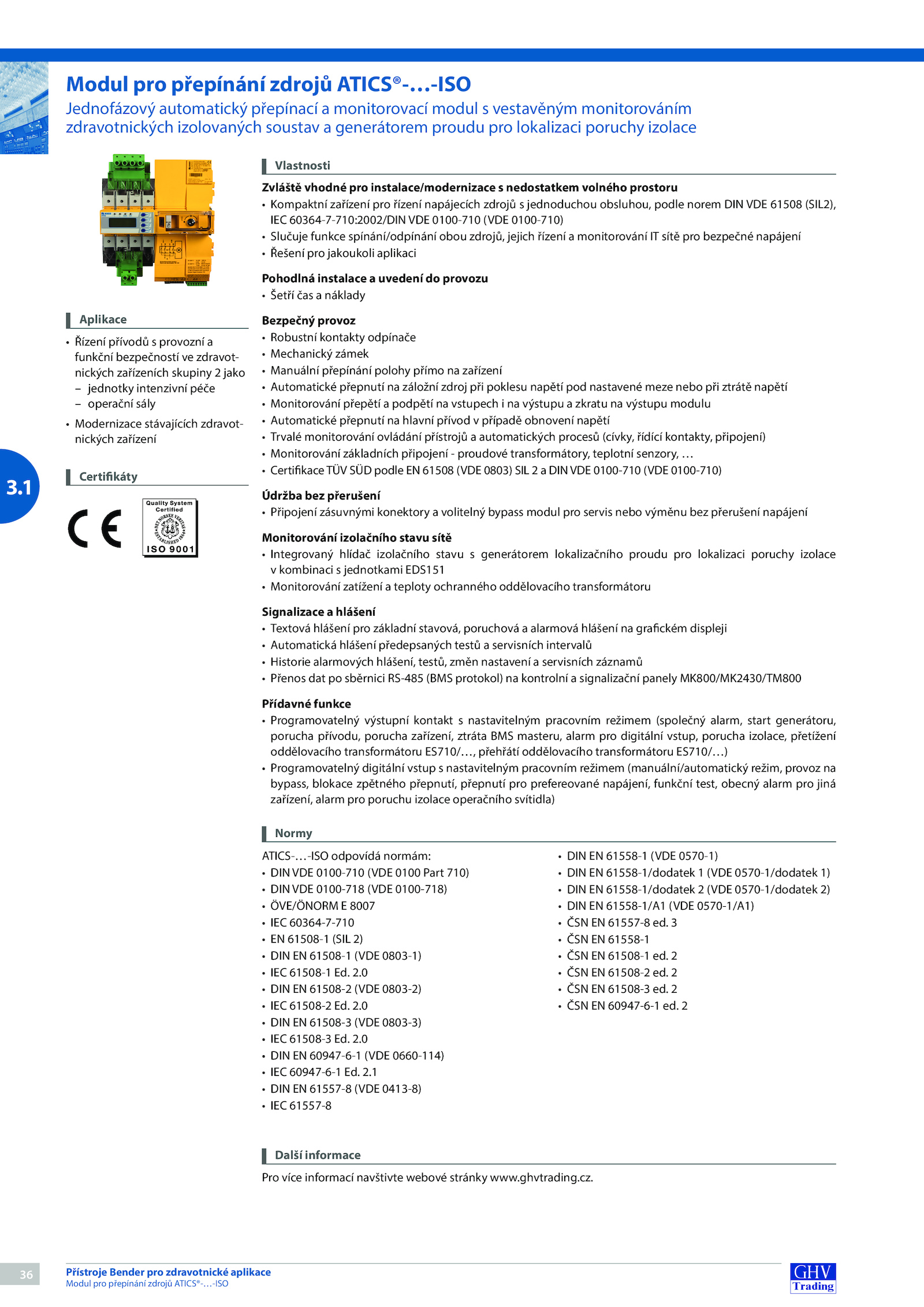

Modul pro přepínání zdrojů ATICS®-…-ISO
Modul pro přepínání zdrojů ATICS®-…-ISO
Jednofázový automatický přepínací monitorovací modul vestavěným monitorováním
zdravotnických izolovaných soustav generátorem proudu pro lokalizaci poruchy izolace
Vlastnosti
Zvláště vhodné pro instalace/modernizace nedostatkem volného prostoru
•
Kompaktní zařízení pro řízení napájecích zdrojů jednoduchou obsluhou, podle norem DIN VDE 61508 (SIL2),
IEC 60364-7-710:2002/DIN VDE 0100-710 (VDE 0100-710)
•
Slučuje funkce spínání/odpínání obou zdrojů, jejich řízení monitorování sítě pro bezpečné napájení
• Řešení pro jakoukoli aplikaci
Pohodlná instalace uvedení provozu
• Šetří čas náklady
Bezpečný provoz
• Robustní kontakty odpínače
• Mechanický zámek
• Manuální přepínání polohy přímo zařízení
• Automatické přepnutí záložní zdroj při poklesu napětí pod nastavené meze nebo při ztrátě napětí
• Monitorování přepětí podpětí vstupech výstupu zkratu výstupu modulu
• Automatické přepnutí hlavní přívod případě obnovení napětí
• Trvalé monitorování ovládání přístrojů automatických procesů (cívky, řídící kontakty, připojení)
• Monitorování základních připojení proudové transformátory, teplotní senzory, …
•
Certifikace TÜV SÜD podle 61508 (VDE 0803) SIL DIN VDE 0100-710 (VDE 0100-710)
Údržba bez přerušení
• Připojení zásuvnými konektory volitelný bypass modul pro servis nebo výměnu bez přerušení napájení
Monitorování izolačního stavu sítě
• Integrovaný hlídač izolačního stavu generátorem lokalizačního proudu pro lokalizaci poruchy izolace
v kombinaci jednotkami EDS151
• Monitorování zatížení teploty ochranného oddělovacího transformátoru
Signalizace hlášení
• Textová hlášení pro základní stavová, poruchová alarmová hlášení grafickém displeji
• Automatická hlášení předepsaných testů servisních intervalů
• Historie alarmových hlášení, testů, změn nastavení servisních záznamů
• Přenos dat sběrnici RS-485 (BMS protokol) kontrolní signalizační panely MK800/MK2430/TM800
Přídavné funkce
• Programovatelný výstupní kontakt nastavitelným pracovním režimem (společný alarm, start generátoru,
porucha přívodu, porucha zařízení, ztráta BMS masteru, alarm pro digitální vstup, porucha izolace, přetížení
oddělovacího transformátoru ES710/…, přehřátí oddělovacího transformátoru ES710/…)
• Programovatelný digitální vstup nastavitelným pracovním režimem (manuální/automatický režim, provoz na
bypass, blokace zpětného přepnutí, přepnutí pro prefereované napájení, funkční test, obecný alarm pro jiná
zařízení, alarm pro poruchu izolace operačního svítidla)
Normy
Další informace
Pro více informací navštivte webové stránky www. 2.0
• DIN 61508-2 (VDE 0803-2)
• IEC 61508-2 Ed.. 2
• ČSN 61508-2 ed
