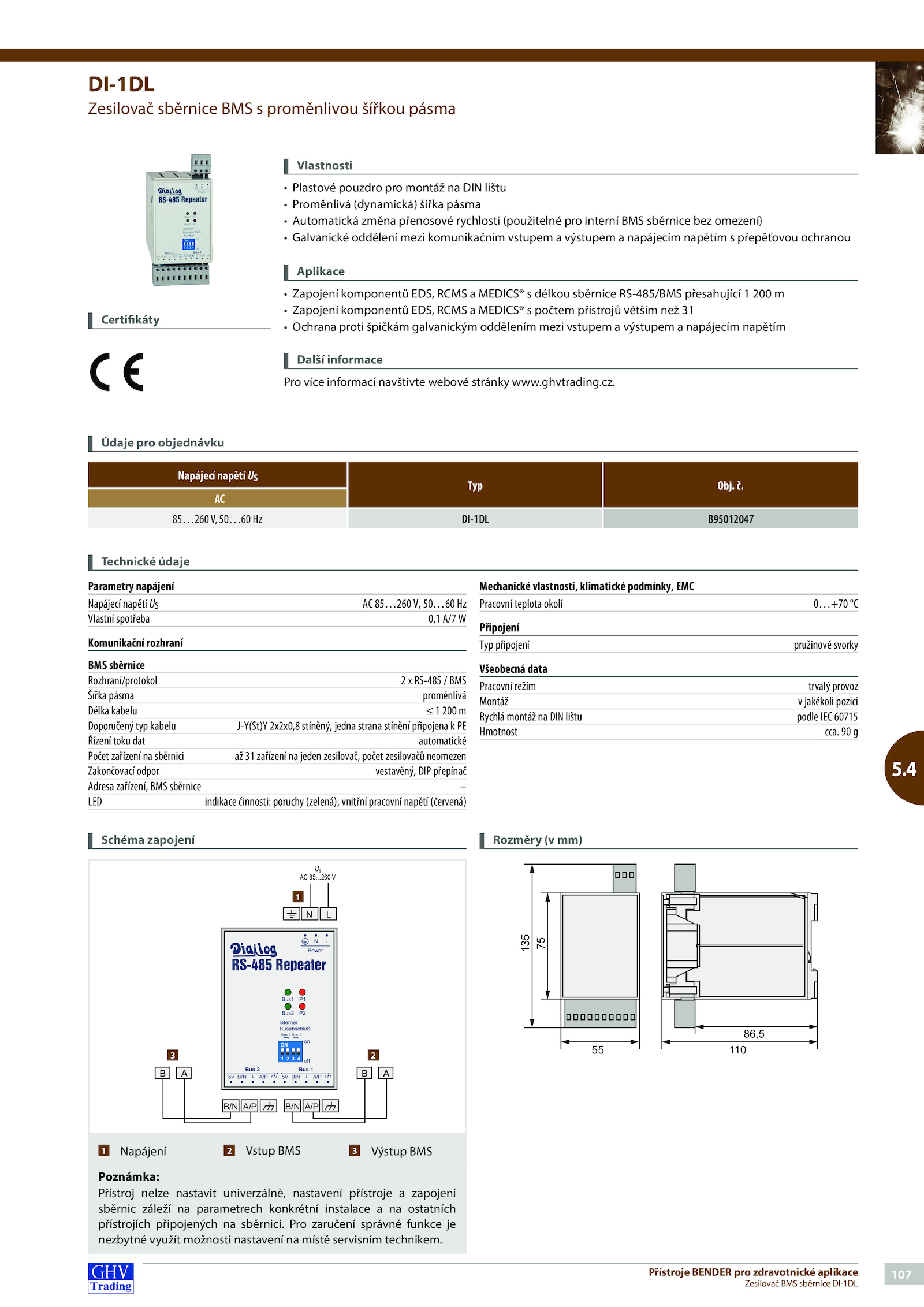

DI-1DL
Zesilovač sběrnice BMS proměnlivou šířkou pásma
Vlastnosti
• Plastové pouzdro pro montáž DIN lištu
• Proměnlivá (dynamická) šířka pásma
• Automatická změna přenosové rychlosti (použitelné pro interní BMS sběrnice bez omezení)
•
Galvanické oddělení mezi komunikačním vstupem výstupem napájecím napětím přepěťovou ochranou
Aplikace
• Zapojení komponentů EDS, RCMS MEDICS® délkou sběrnice RS-485/BMS přesahující 200 m
• Zapojení komponentů EDS, RCMS MEDICS® počtem přístrojů větším než 31
•
Ochrana proti špičkám galvanickým oddělením mezi vstupem výstupem napájecím napětím
Další informace
Pro více informací navštivte webové stránky www. Pro zaručení správné funkce je
nezbytné využít možnosti nastavení místě servisním technikem.ghvtrading.
55
135
75
110
86,5
Rozměry mm)
Certifikáty
Napájecí napětí US
Typ Obj.
AC
85…260V, 50…60 DI-1DL B95012047
Technické údaje
Parametry napájení
Napájecí napětí 85…260 50…60 Hz
Vlastní spotřeba 0,1 A/7 W
Komunikační rozhraní
BMS sběrnice
Rozhraní/protokol RS-485 BMS
Šířka pásma proměnlivá
Délka kabelu 200 m
Doporučený typ kabelu J-Y(St)Y 2x2x0,8 stíněný, jedna strana stínění připojena PE
Řízení toku dat automatické
Počet zařízení sběrnici zařízení jeden zesilovač, počet zesilovačů neomezen
Zakončovací odpor vestavěný, DIP přepínač
Adresa zařízení, BMS sběrnice –
LED indikace činnosti: poruchy (zelená), vnitřní pracovní napětí (červená)
Mechanické vlastnosti, klimatické podmínky, EMC
Pracovní teplota okolí 0…+70 °C
Připojení
Typ připojení pružinové svorky
Všeobecná data
Pracovní režim trvalý provoz
Montáž jakékoli pozici
Rychlá montáž DIN lištu podle IEC 60715
Hmotnost cca. g
Údaje pro objednávku
Poznámka:
Přístroj nelze nastavit univerzálně, nastavení přístroje zapojení
sběrnic záleží parametrech konkrétní instalace ostatních
přístrojích připojených sběrnici. č.107
Přístroje BENDER pro zdravotnické aplikace
Zesilovač BMS sběrnice DI-1DL
5.
Bus 2
Bus2
interner
Busabschluß
Bus1
P2
P1
5V
off
on
ON
1 4
Bus 2
B/N A/P
Bus 1
5V B/N
N
Power
L
A/P
Bus 1
B/N A/P
N L
B/N A/P
US
AC 85…260 V
Schéma zapojení
1 Napájení Vstup BMS Výstup BMS
1
2
3
