Dotykový panel BMS, EthernetTCP/IP, Modbus/TCP Modbus/RTU COMTRAXX® CP700
5.3
COMTRAXX®
CP700
A
ETH
DC B
- +
D+ D-
BMS-Bus Modbus/RTU
RJ45
Power
CP700
COMTRAXX®
Detail zadního krytu
Detail komunikačních rozhraní

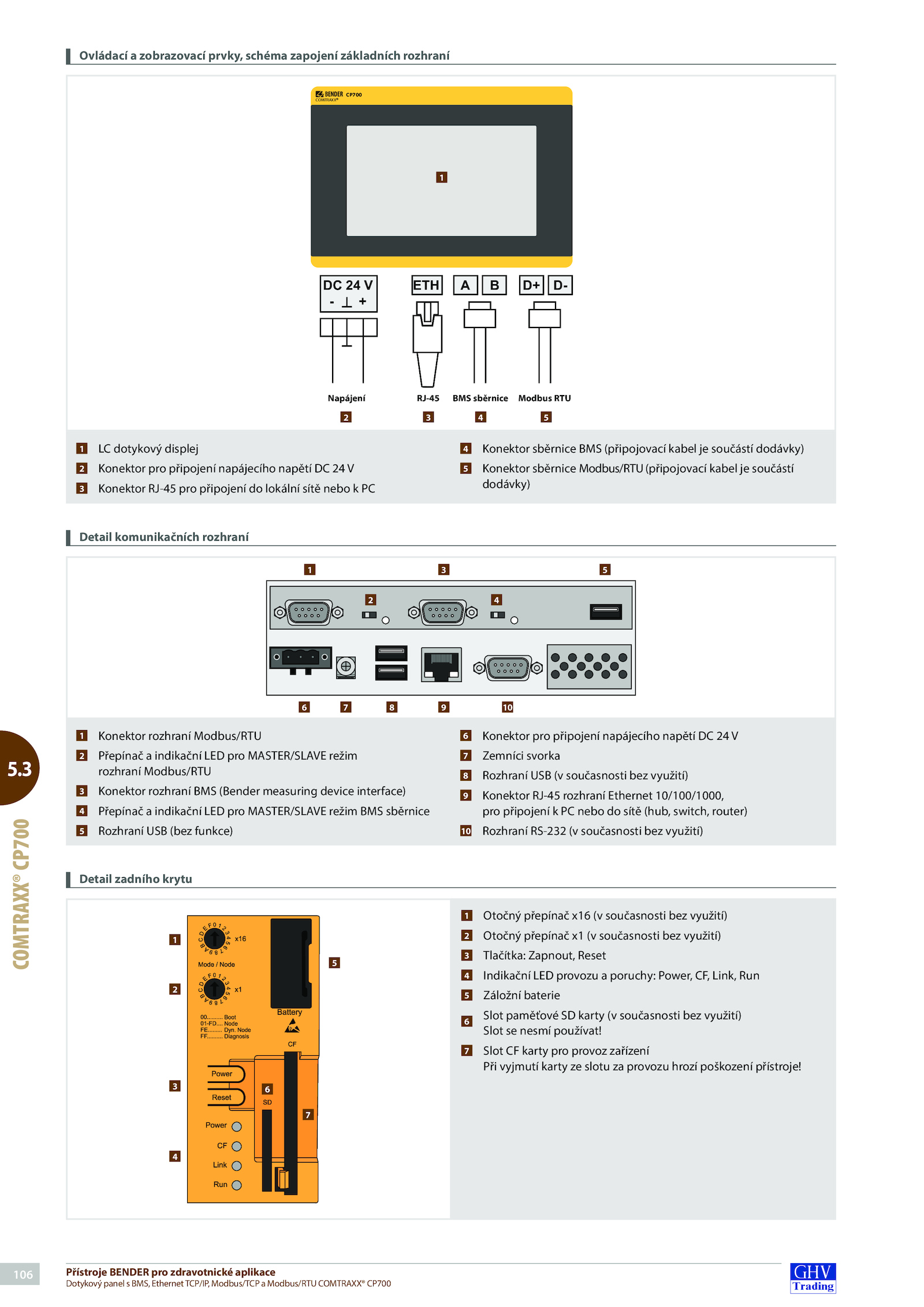

Ovládací zobrazovací prvky, schéma zapojení základních rozhraní
10
5
4
5
7
6
3
4
1
2
9
4
3
8
3
2
7
2
6
5
1
1
1
Otočný přepínač x16 současnosti bez využití)
2
Otočný přepínač současnosti bez využití)
3
Tlačítka: Zapnout, Reset
4
Indikační LED provozu poruchy: Power, CF, Link, Run
5 Záložní baterie
6
Slot paměťové karty současnosti bez využití)
Slot nesmí používat!
7
Slot karty pro provoz zařízení
Při vyjmutí karty slotu provozu hrozí poškození přístroje!
1
Konektor rozhraní Modbus/RTU
2
Přepínač indikační LED pro MASTER/SLAVE režim
rozhraní Modbus/RTU
3
Konektor rozhraní BMS (Bender measuring device interface)
4
Přepínač indikační LED pro MASTER/SLAVE režim BMS sběrnice
5
Rozhraní USB (bez funkce)
6
Konektor pro připojení napájecího napětí V
7 Zemníci svorka
8 Rozhraní USB současnosti bez využití)
9
Konektor RJ-45 rozhraní Ethernet 10/100/1000,
pro připojení nebo sítě (hub, switch, router)
10 Rozhraní RS-232 současnosti bez využití)
1
LC dotykový displej
2
Konektor pro připojení napájecího napětí V
3
Konektor RJ-45 pro připojení lokální sítě nebo PC
4
Konektor sběrnice BMS (připojovací kabel součástí dodávky)
5
Konektor sběrnice Modbus/RTU (připojovací kabel součástí
dodávky)
Napájení RJ-45 BMS sběrnice Modbus RTU
