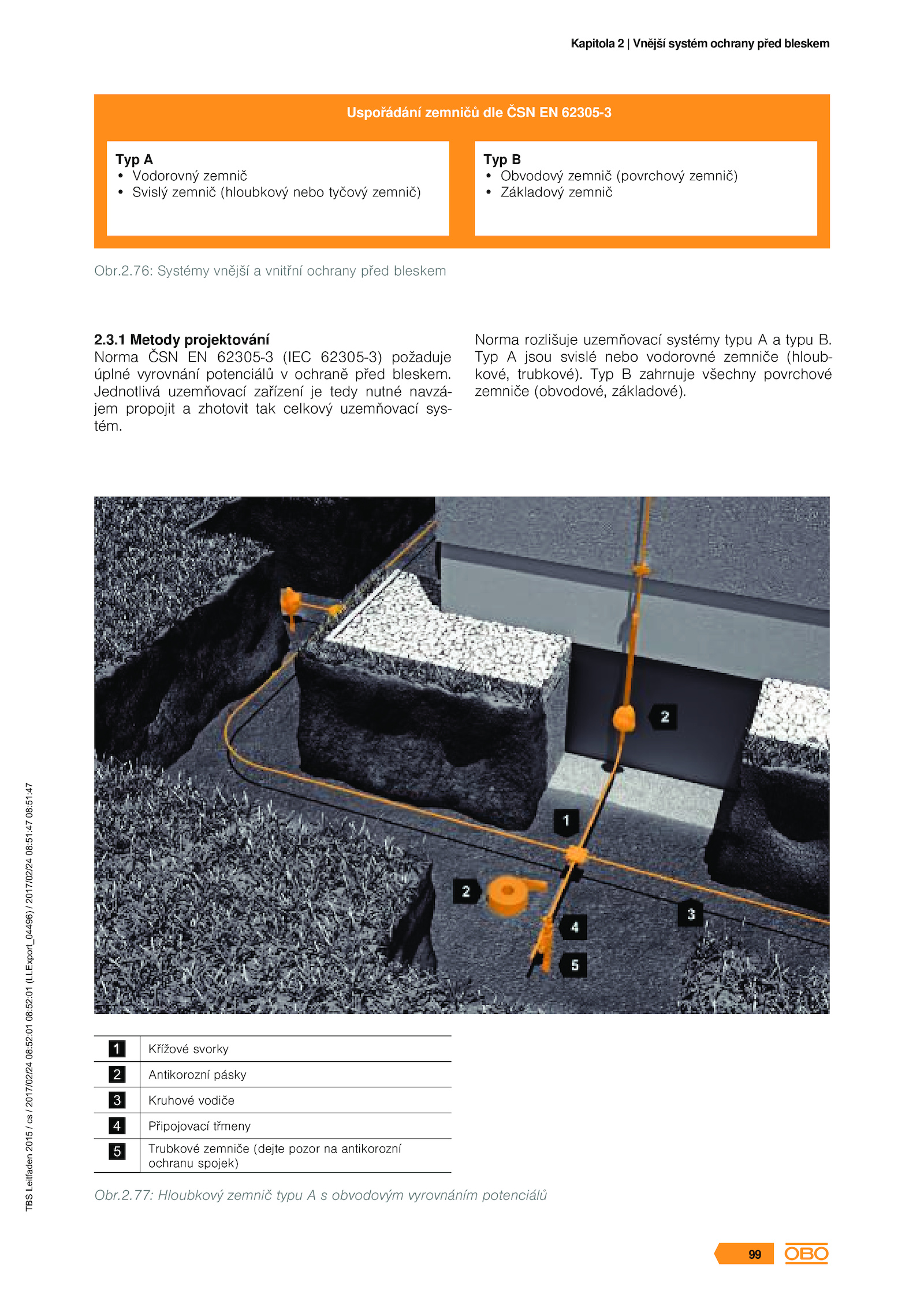

Uspořádání zemničů dle ČSN 62305-3
Typ A
• Vodorovný zemnič
• Svislý zemnič (hloubkový nebo tyčový zemnič)
Typ B
• Obvodový zemnič (povrchový zemnič)
• Základový zemnič
Obr.
Křížové svorky
2 Antikorozní pásky
3 Kruhové vodiče
4 Připojovací třmeny
5 Trubkové zemniče (dejte pozor antikorozní
ochranu spojek)
Obr.1 Metody projektování
Norma ČSN 62305-3 (IEC 62305-3) požaduje
úplné vyrovnání potenciálů ochraně před bleskem.
Norma rozlišuje uzemňovací systémy typu typu B.76: Systémy vnější vnitřní ochrany před bleskem
2.
Typ jsou svislé nebo vodorovné zemniče (hloub-
kové, trubkové).3.2.77: Hloubkový zemnič typu obvodovým vyrovnáním potenciálů
