Pomůcka pro projektování systémů ochrany před bleskem a přepětím.

Vydal: OBO BETTERMANN s. r. o.

Strana 130 z 228







Poznámky redaktora

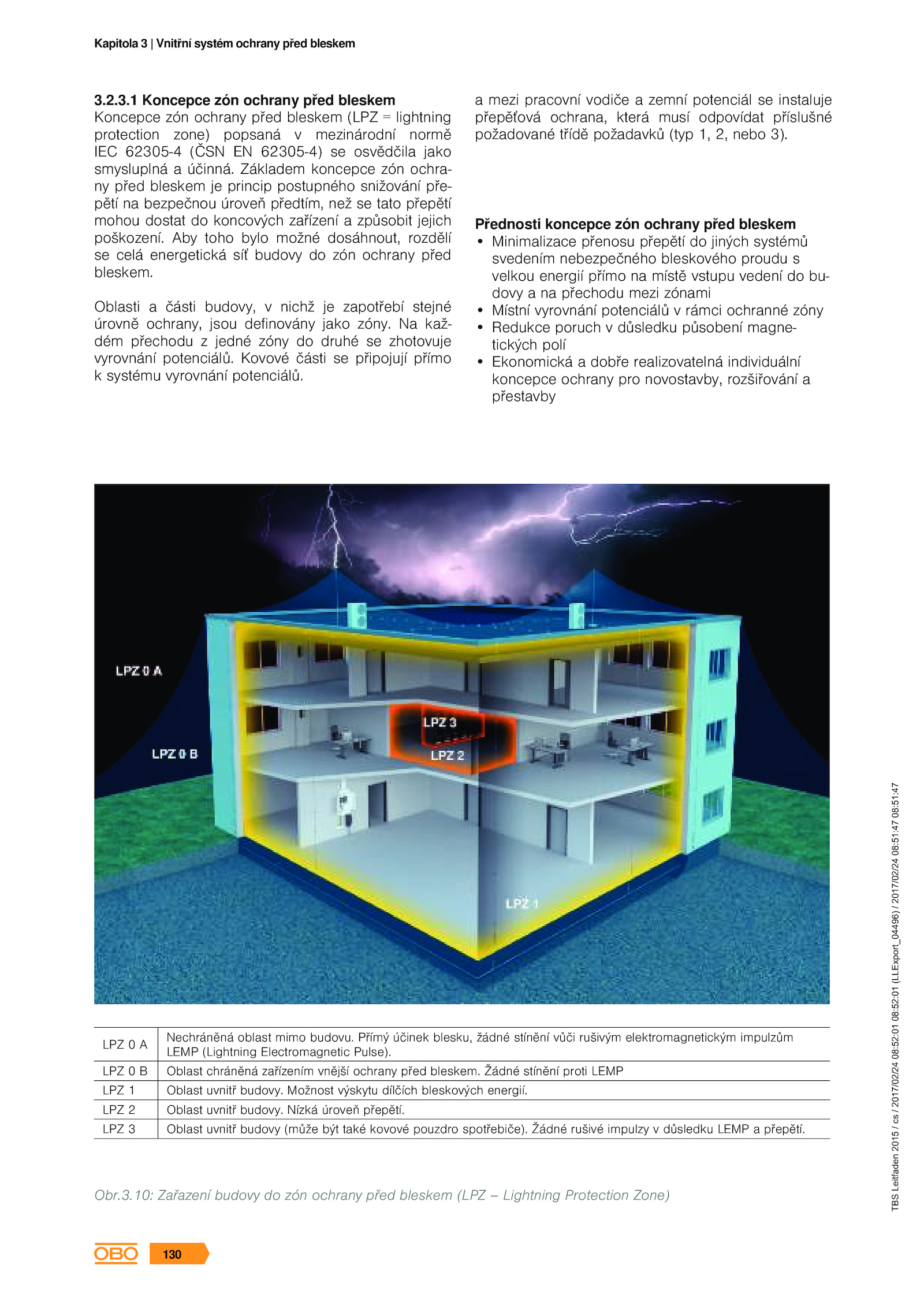

10: Zařazení budovy zón ochrany před bleskem (LPZ Lightning Protection Zone) TBS Leitfaden 2015 / cs / 2017/02/24 08:52:01 08:52:01 (LLExport_04496) / 2017/02/24 08:51:47 08:51:47 130 Kapitola Vnitřní systém ochrany před bleskem .3. Přednosti koncepce zón ochrany před bleskem • Minimalizace přenosu přepětí jiných systémů svedením nebezpečného bleskového proudu s velkou energií přímo místě vstupu vedení bu- dovy přechodu mezi zónami • Místní vyrovnání potenciálů rámci ochranné zóny • Redukce poruch důsledku působení magne- tických polí • Ekonomická dobře realizovatelná individuální koncepce ochrany pro novostavby, rozšiřování a přestavby LPZ A Nechráněná oblast mimo budovu.2. Aby toho bylo možné dosáhnout, rozdělí se celá energetická síť budovy zón ochrany před bleskem.1 Koncepce zón ochrany před bleskem Koncepce zón ochrany před bleskem (LPZ lightning protection zone) popsaná mezinárodní normě IEC 62305-4 (ČSN 62305-4) osvědčila jako smysluplná účinná. Oblasti části budovy, nichž zapotřebí stejné úrovně ochrany, jsou definovány jako zóny. Základem koncepce zón ochra- ny před bleskem princip postupného snižování pře- pětí bezpečnou úroveň předtím, než tato přepětí mohou dostat koncových zařízení způsobit jejich poškození. LPZ Oblast uvnitř budovy (může být také kovové pouzdro spotřebiče).3. Přímý účinek blesku, žádné stínění vůči rušivým elektromagnetickým impulzům LEMP (Lightning Electromagnetic Pulse). Nízká úroveň přepětí. Možnost výskytu dílčích bleskových energií. Žádné stínění proti LEMP LPZ Oblast uvnitř budovy. Žádné rušivé impulzy důsledku LEMP přepětí.3. LPZ Oblast chráněná zařízením vnější ochrany před bleskem. LPZ Oblast uvnitř budovy. Kovové části připojují přímo k systému vyrovnání potenciálů. kaž- dém přechodu jedné zóny druhé zhotovuje vyrovnání potenciálů. a mezi pracovní vodiče zemní potenciál instaluje přepěťová ochrana, která musí odpovídat příslušné požadované třídě požadavků (typ nebo 3). Obr
