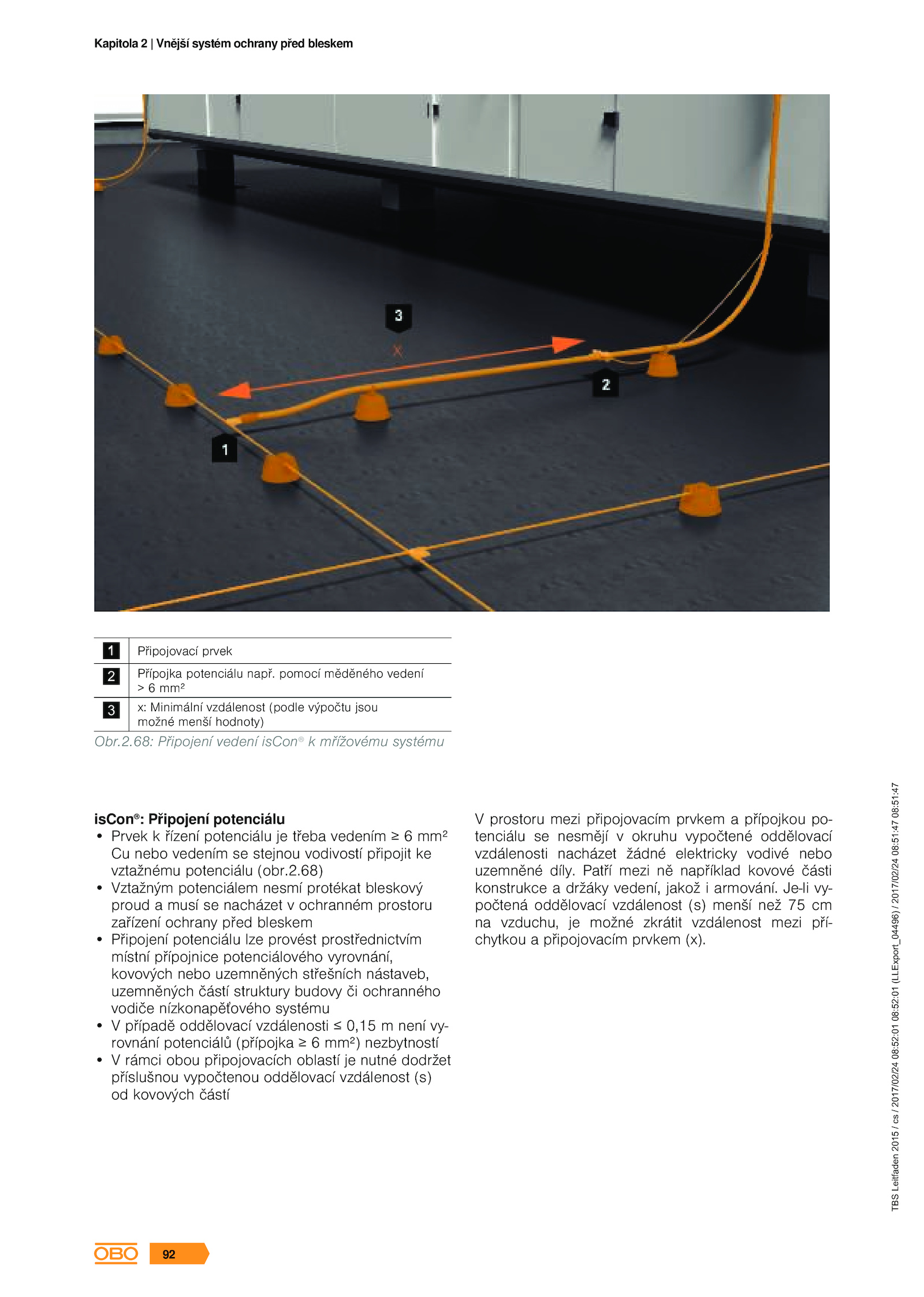

Je-li vy- počtená oddělovací vzdálenost (s) menší než cm na vzduchu, možné zkrátit vzdálenost mezi pří- chytkou připojovacím prvkem (x).68) • Vztažným potenciálem nesmí protékat bleskový proud musí nacházet ochranném prostoru zařízení ochrany před bleskem • Připojení potenciálu lze provést prostřednictvím místní přípojnice potenciálového vyrovnání, kovových nebo uzemněných střešních nástaveb, uzemněných částí struktury budovy ochranného vodiče nízkonapěťového systému • případě oddělovací vzdálenosti 0,15 není vy- rovnání potenciálů (přípojka mm²) nezbytností • rámci obou připojovacích oblastí nutné dodržet příslušnou vypočtenou oddělovací vzdálenost (s) od kovových částí V prostoru mezi připojovacím prvkem přípojkou po- tenciálu nesmějí okruhu vypočtené oddělovací vzdálenosti nacházet žádné elektricky vodivé nebo uzemněné díly.2. pomocí měděného vedení > mm² 3 Minimální vzdálenost (podle výpočtu jsou možné menší hodnoty) Obr. Patří mezi například kovové části konstrukce držáky vedení, jakož armování.2.68: Připojení vedení isCon® k mřížovému systému isCon® : Připojení potenciálu • Prvek řízení potenciálu třeba vedením mm² Cu nebo vedením stejnou vodivostí připojit ke vztažnému potenciálu (obr. TBS Leitfaden 2015 / cs / 2017/02/24 08:52:01 08:52:01 (LLExport_04496) / 2017/02/24 08:51:47 08:51:47 92 Kapitola Vnější systém ochrany před bleskem .Připojovací prvek 2 Přípojka potenciálu např
