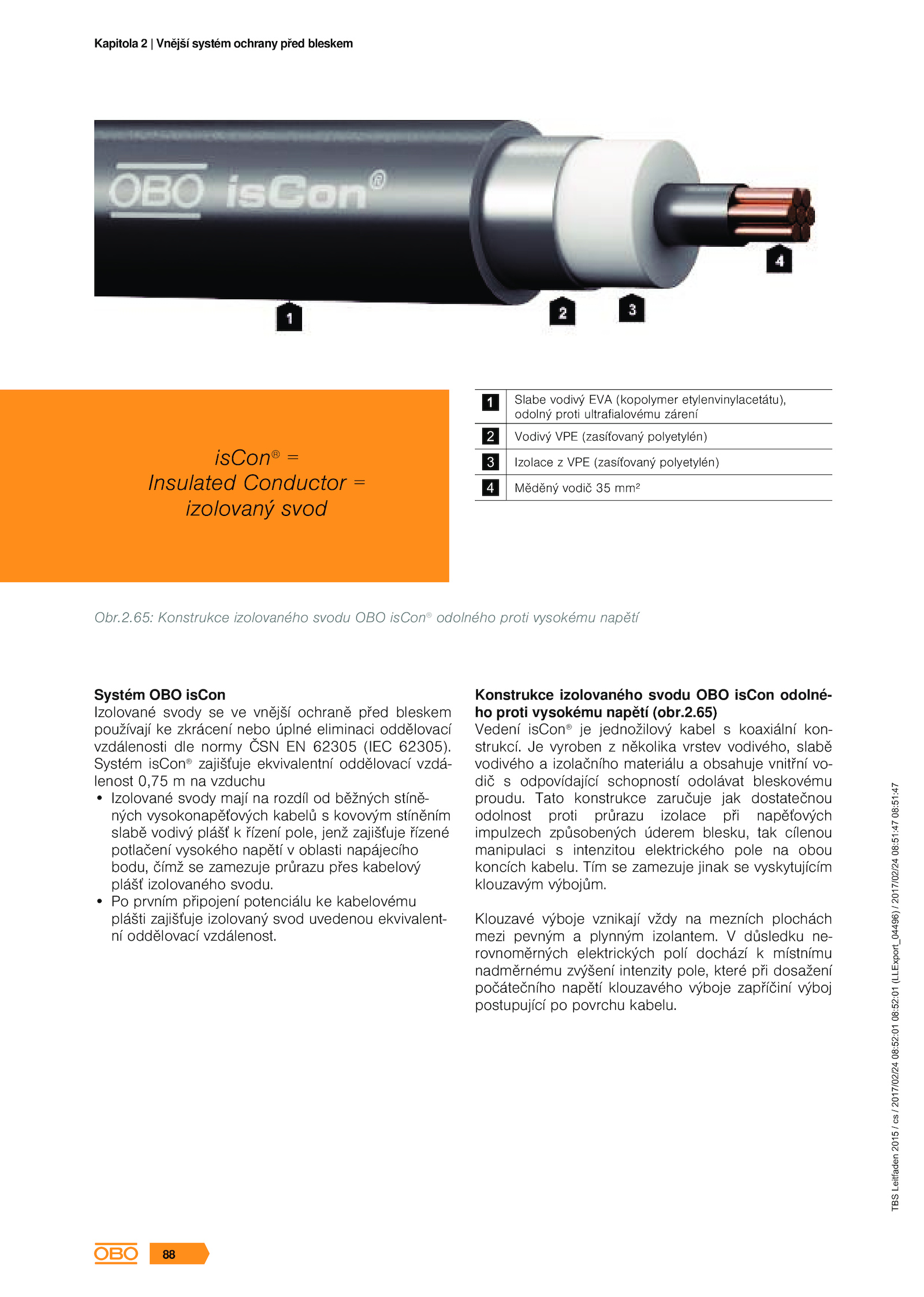

2.65: Konstrukce izolovaného svodu OBO isCon®
odolného proti vysokému napětí
Systém OBO isCon
Izolované svody vnější ochraně před bleskem
používají zkrácení nebo úplné eliminaci oddělovací
vzdálenosti dle normy ČSN 62305 (IEC 62305).
Systém isCon®
zajišťuje ekvivalentní oddělovací vzdá-
lenost 0,75 vzduchu
• Izolované svody mají rozdíl běžných stíně-
ných vysokonapěťových kabelů kovovým stíněním
slabě vodivý plášť řízení pole, jenž zajišťuje řízené
potlačení vysokého napětí oblasti napájecího
bodu, čímž zamezuje průrazu přes kabelový
plášť izolovaného svodu.
TBS
Leitfaden
2015
/
cs
/
2017/02/24
08:52:01
08:52:01
(LLExport_04496)
/
2017/02/24
08:51:47
08:51:47
88
Kapitola Vnější systém ochrany před bleskem
.65)
Vedení isCon®
je jednožilový kabel koaxiální kon-
strukcí. Tím zamezuje jinak vyskytujícím
klouzavým výbojům.isCon®
=
Insulated Conductor =
izolovaný svod
Slabe vodivý EVA (kopolymer etylenvinylacetátu),
odolný proti ultrafialovému zárení
2 Vodivý VPE (zasíťovaný polyetylén)
3 Izolace VPE (zasíťovaný polyetylén)
4 Měděný vodič mm²
Obr. důsledku ne-
rovnoměrných elektrických polí dochází místnímu
nadměrnému zvýšení intenzity pole, které při dosažení
počátečního napětí klouzavého výboje zapříčiní výboj
postupující povrchu kabelu.2.
Klouzavé výboje vznikají vždy mezních plochách
mezi pevným plynným izolantem. Tato konstrukce zaručuje jak dostatečnou
odolnost proti průrazu izolace při napěťových
impulzech způsobených úderem blesku, tak cílenou
manipulaci intenzitou elektrického pole obou
koncích kabelu.
Konstrukce izolovaného svodu OBO isCon odolné-
ho proti vysokému napětí (obr.
• prvním připojení potenciálu kabelovému
plášti zajišťuje izolovaný svod uvedenou ekvivalent-
ní oddělovací vzdálenost. vyroben několika vrstev vodivého, slabě
vodivého izolačního materiálu obsahuje vnitřní vo-
dič odpovídající schopností odolávat bleskovému
proudu
