Vyhodno-
cení dat systému PCS umožňuje čtečka magne-
tických karet. Výsledky mohou poskytnout objasnění pří-
padných škod elektroinstalaci. Pokud systém PCS namontuje mezi sys-
tém vyrovnání potenciálů uzemňovací zařízení, může
se jím také měřit bleskový proud přenesený bu-
dovy. Měřící roz-

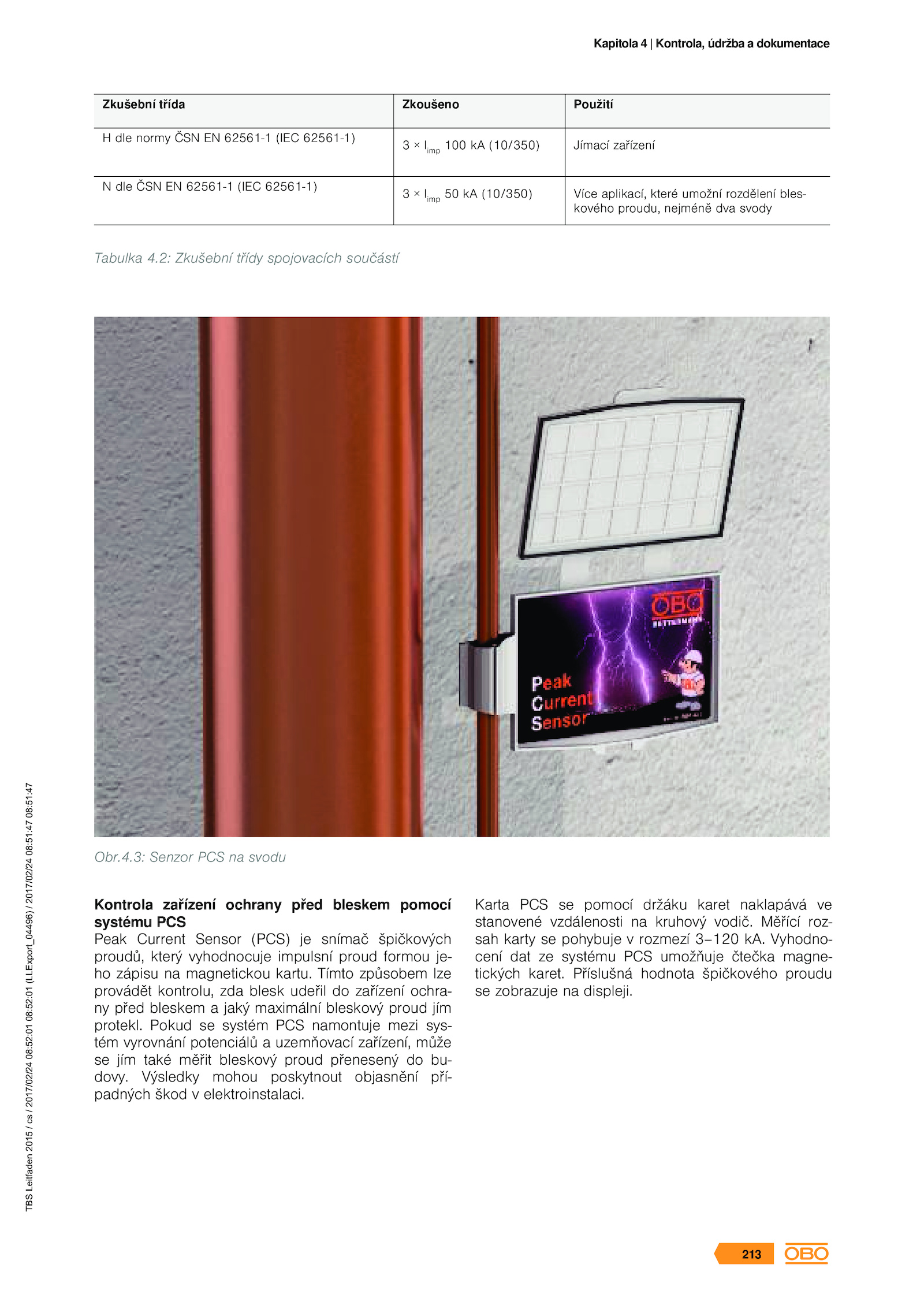

sah karty pohybuje rozmezí 3–120 kA.3: Senzor PCS svodu
Kontrola zařízení ochrany před bleskem pomocí
systému PCS
Peak Current Sensor (PCS) snímač špičkových
proudů, který vyhodnocuje impulsní proud formou je-
ho zápisu magnetickou kartu. Příslušná hodnota špičkového proudu
se zobrazuje displeji.2: Zkušební třídy spojovacích součástí
Obr.
Karta PCS pomocí držáku karet naklapává ve
stanovené vzdálenosti kruhový vodič. Tímto způsobem lze
provádět kontrolu, zda blesk udeřil zařízení ochra-
ny před bleskem jaký maximální bleskový proud jím
protekl.TBS
Leitfaden
2015
/
cs
/
2017/02/24
08:52:01
08:52:01
(LLExport_04496)
/
2017/02/24
08:51:47
08:51:47
Zkušební třída Zkoušeno Použití
H dle normy ČSN 62561-1 (IEC 62561-1)
3 limp
100 (10/350) Jímací zařízení
N dle ČSN 62561-1 (IEC 62561-1)
3 limp
50 (10/350) Více aplikací, které umožní rozdělení bles-
kového proudu, nejméně dva svody
Tabulka 4.4.
TBS
Leitfaden
2015
/
cs
/
2017/02/24
08:52:01
08:52:01
(LLExport_04496)
/
2017/02/24
08:51:47
08:51:47
213
Kapitola Kontrola, údržba dokumentace
