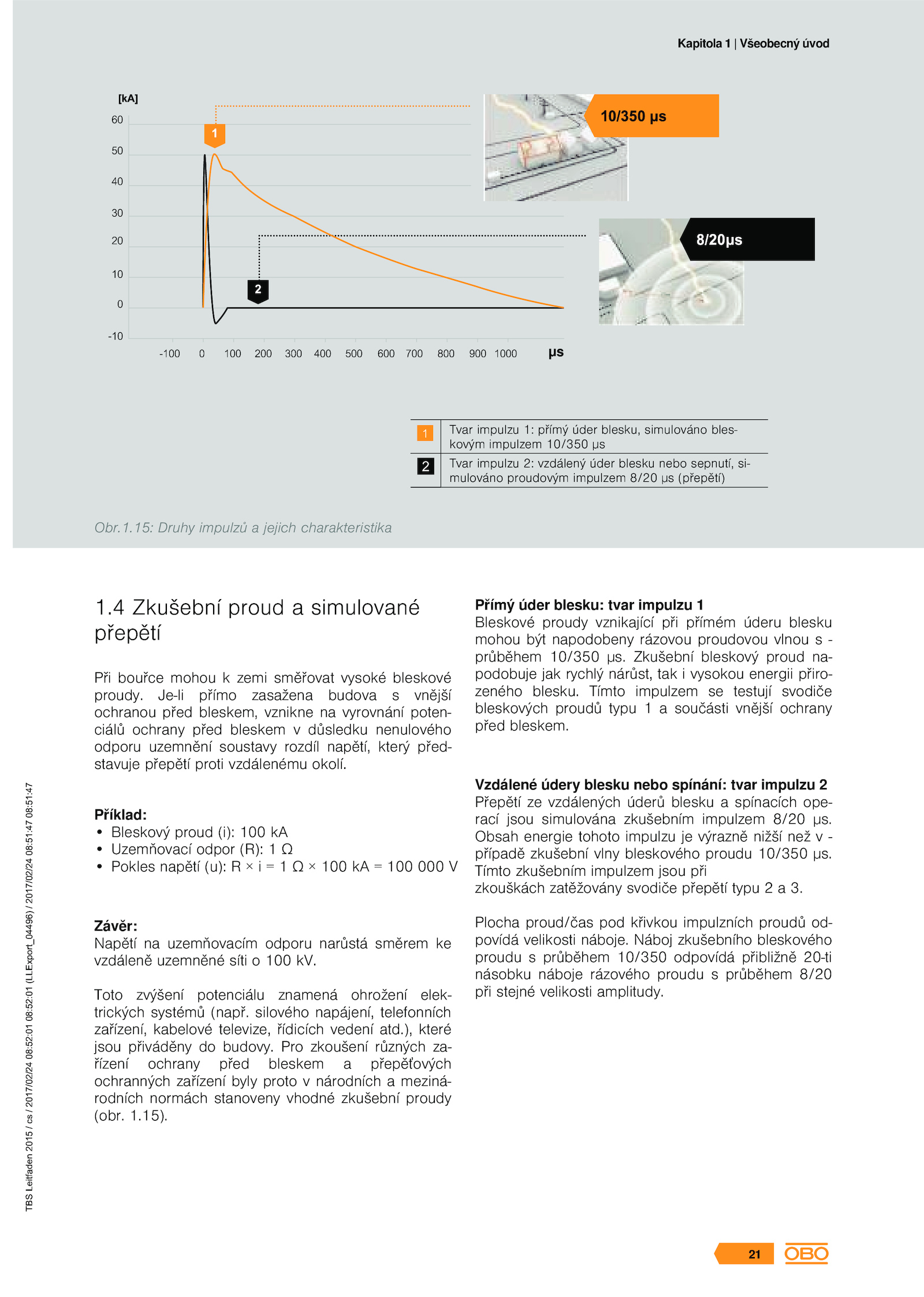

4 Zkušební proud simulované přepětí Při bouřce mohou zemi směřovat vysoké bleskové proudy. Pro zkoušení různých za- řízení ochrany před bleskem přepěťových ochranných zařízení byly proto národních meziná- rodních normách stanoveny vhodné zkušební proudy (obr. Tímto zkušebním impulzem jsou při zkouškách zatěžovány svodiče přepětí typu 3. Tímto impulzem testují svodiče bleskových proudů typu součásti vnější ochrany před bleskem. silového napájení, telefonních zařízení, kabelové televize, řídicích vedení atd.TBS Leitfaden 2015 / cs / 2017/02/24 08:52:01 08:52:01 (LLExport_04496) / 2017/02/24 08:51:47 08:51:47 Tvar impulzu přímý úder blesku, simulováno bles- kovým impulzem 10/350 µs 2 Tvar impulzu vzdálený úder blesku nebo sepnutí, si- mulováno proudovým impulzem 8/20 (přepětí) Obr. TBS Leitfaden 2015 / cs / 2017/02/24 08:52:01 08:52:01 (LLExport_04496) / 2017/02/24 08:51:47 08:51:47 21 Kapitola Všeobecný úvod .15: Druhy impulzů jejich charakteristika 1. Přímý úder blesku: tvar impulzu 1 Bleskové proudy vznikající při přímém úderu blesku mohou být napodobeny rázovou proudovou vlnou - průběhem 10/350 µs. Příklad: • Bleskový proud (i): 100 kA • Uzemňovací odpor (R): Ω • Pokles napětí (u): 100 100 000 V Závěr: Napětí uzemňovacím odporu narůstá směrem ke vzdáleně uzemněné síti 100 kV. Plocha proud/čas pod křivkou impulzních proudů od- povídá velikosti náboje.1. Náboj zkušebního bleskového proudu průběhem 10/350 odpovídá přibližně 20-ti násobku náboje rázového proudu průběhem 8/20 při stejné velikosti amplitudy. Je-li přímo zasažena budova vnější ochranou před bleskem, vznikne vyrovnání poten- ciálů ochrany před bleskem důsledku nenulového odporu uzemnění soustavy rozdíl napětí, který před- stavuje přepětí proti vzdálenému okolí.), které jsou přiváděny budovy. Zkušební bleskový proud na- podobuje jak rychlý nárůst, tak vysokou energii přiro- zeného blesku.15). Toto zvýšení potenciálu znamená ohrožení elek- trických systémů (např. Obsah energie tohoto impulzu výrazně nižší než - případě zkušební vlny bleskového proudu 10/350 µs. 1. Vzdálené údery blesku nebo spínání: tvar impulzu 2 Přepětí vzdálených úderů blesku spínacích ope- rací jsou simulována zkušebním impulzem 8/20 µs
