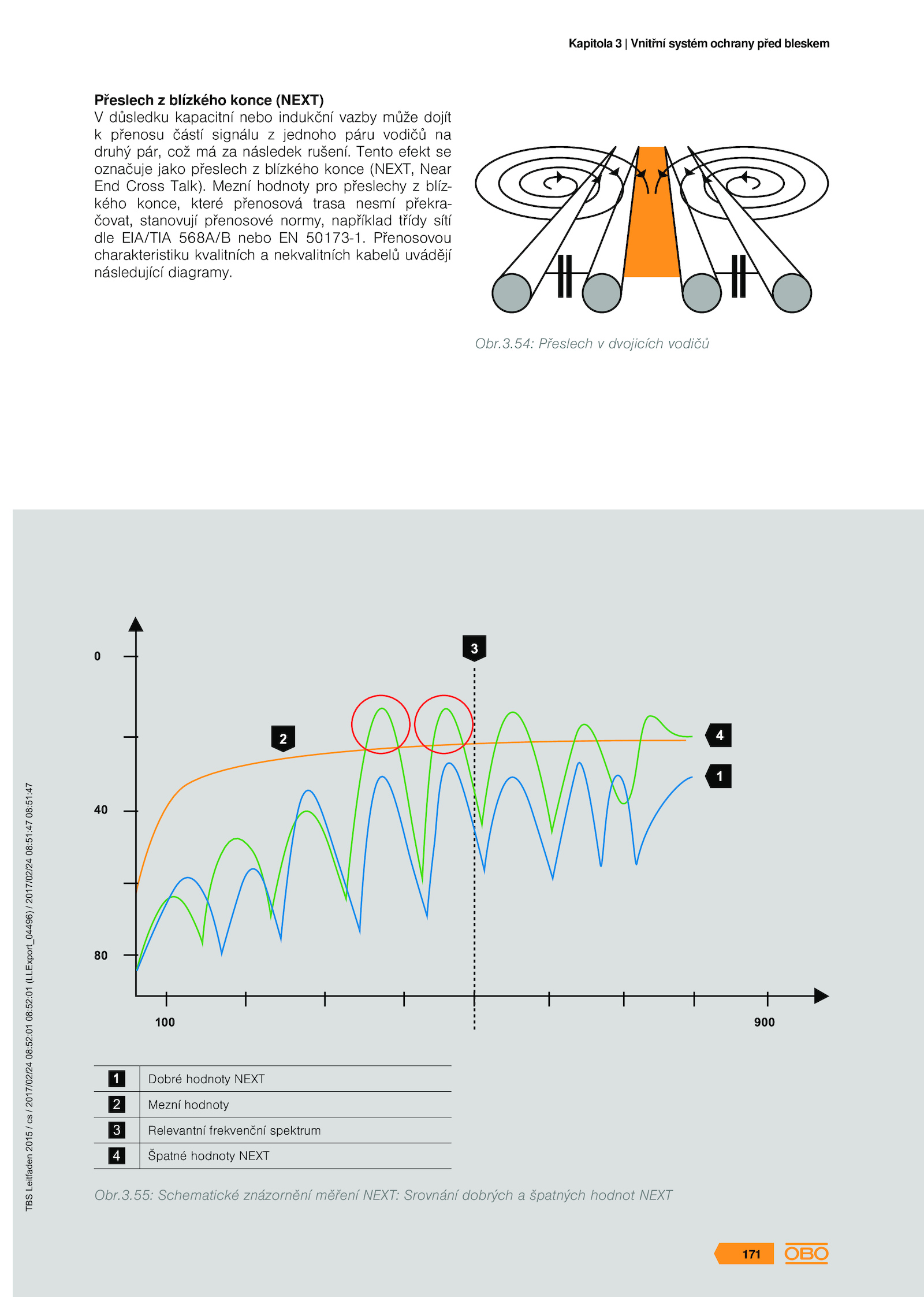

Přeslech blízkého konce (NEXT)
V důsledku kapacitní nebo indukční vazby může dojít
k přenosu částí signálu jednoho páru vodičů na
druhý pár, což následek rušení. Tento efekt se
označuje jako přeslech blízkého konce (NEXT, Near
End Cross Talk). Mezní hodnoty pro přeslechy blíz-
kého konce, které přenosová trasa nesmí překra-
čovat, stanovují přenosové normy, například třídy sítí
dle EIA/TIA 568A/B nebo 50173-1.
Obr.3.54: Přeslech dvojicích vodičů
Dobré hodnoty NEXT
2 Mezní hodnoty
3 Relevantní frekvenční spektrum
4 Špatné hodnoty NEXT
Obr.55: Schematické znázornění měření NEXT: Srovnání dobrých špatných hodnot NEXT
