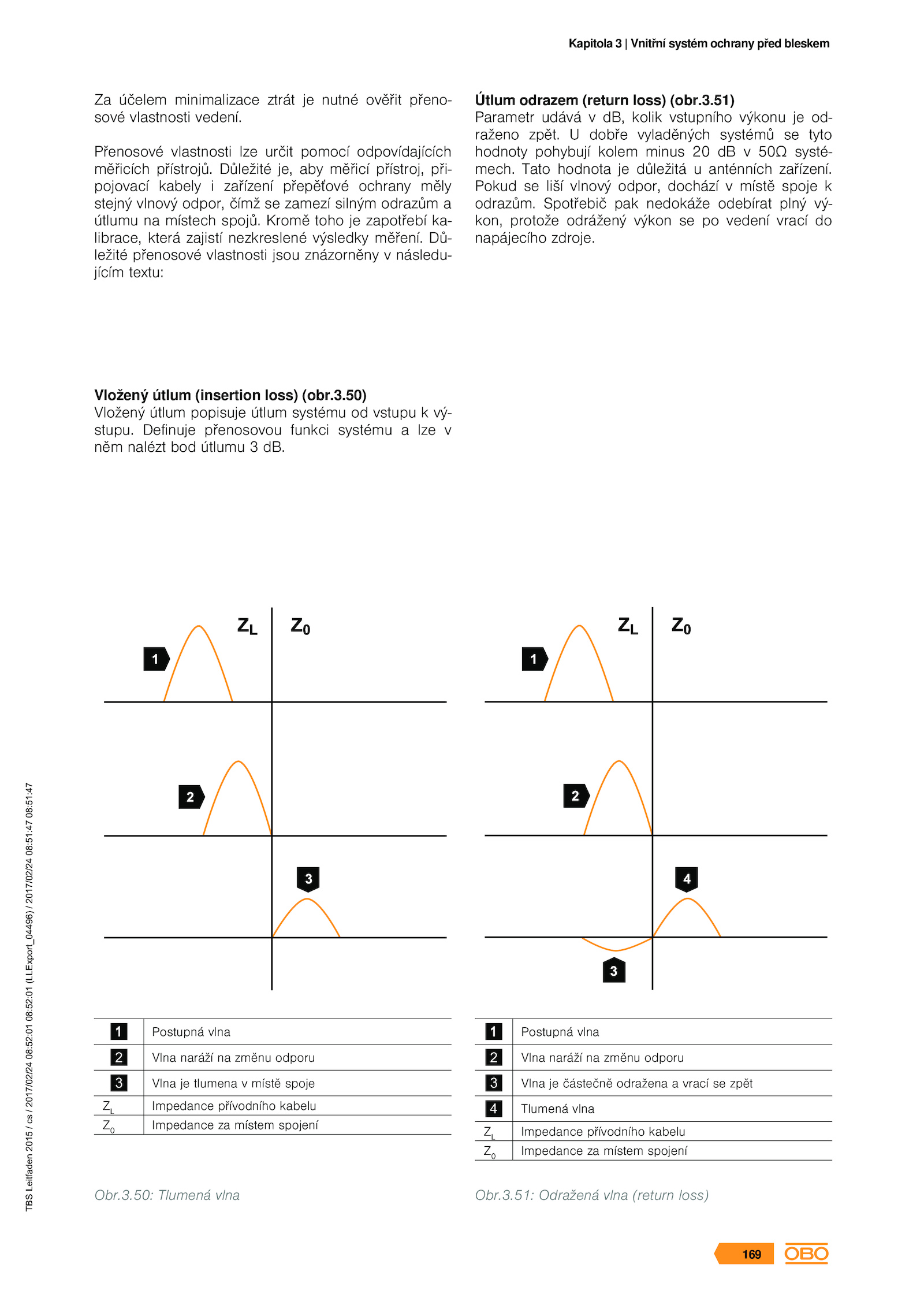

Postupná vlna
2 Vlna naráží změnu odporu
3 Vlna tlumena místě spoje
ZL
Impedance přívodního kabelu
Z0
Impedance místem spojení
Postupná vlna
2 Vlna naráží změnu odporu
3 Vlna částečně odražena vrací zpět
4 Tlumená vlna
ZL
Impedance přívodního kabelu
Z0
Impedance místem spojení
Obr. Definuje přenosovou funkci systému lze v
něm nalézt bod útlumu dB.51)
Parametr udává dB, kolik vstupního výkonu od-
raženo zpět.50)
Vložený útlum popisuje útlum systému vstupu vý-
stupu. dobře vyladěných systémů tyto
hodnoty pohybují kolem minus 50Ω systé-
mech.3.3.
Útlum odrazem (return loss) (obr.
Přenosové vlastnosti lze určit pomocí odpovídajících
měřicích přístrojů.
Pokud liší vlnový odpor, dochází místě spoje k
odrazům. Spotřebič pak nedokáže odebírat plný vý-
kon, protože odrážený výkon vedení vrací do
napájecího zdroje.51: Odražená vlna (return loss)
