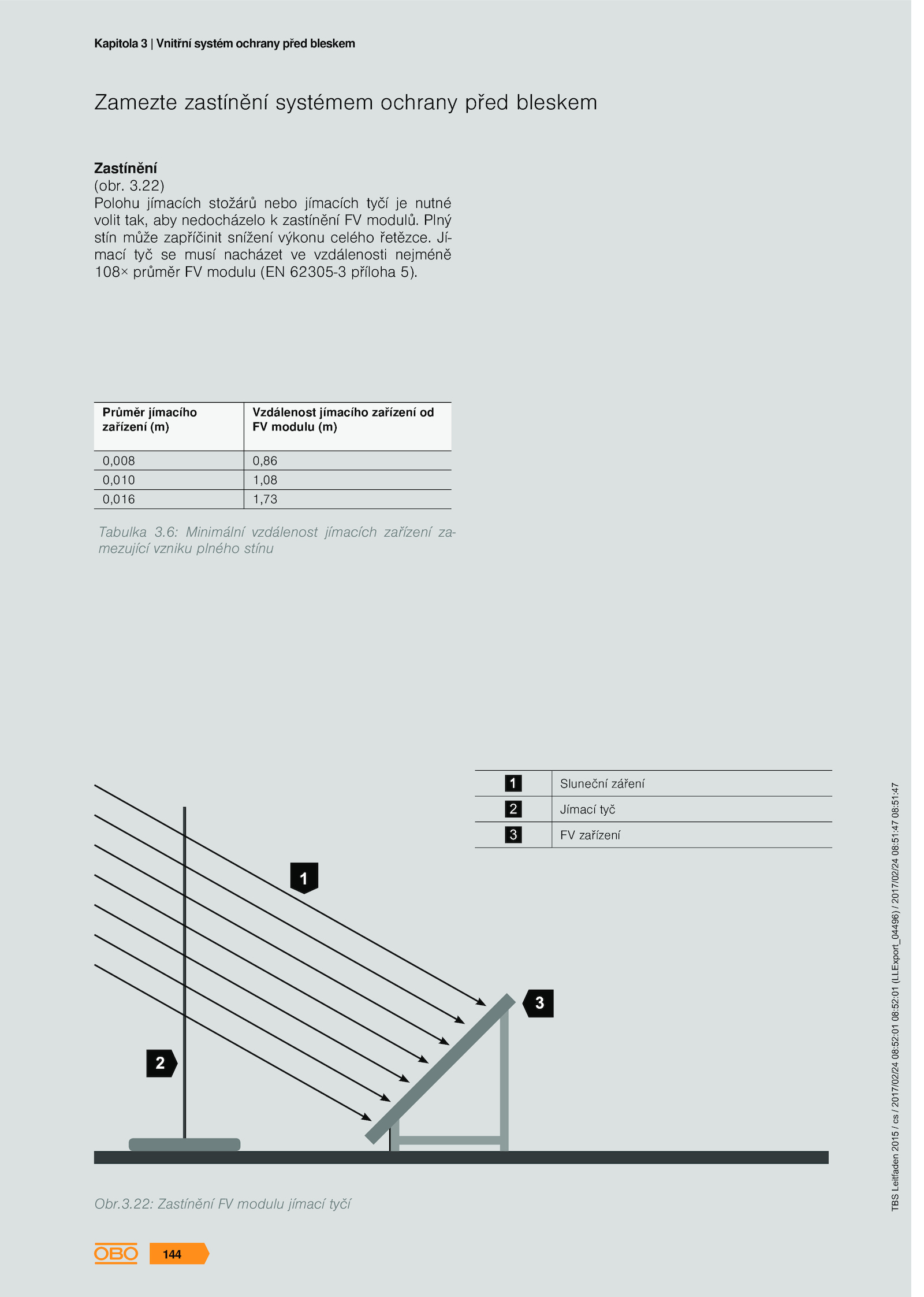

22: Zastínění modulu jímací tyčí
Sluneční záření
2 Jímací tyč
3 zařízení
TBS
Leitfaden
2015
/
cs
/
2017/02/24
08:52:01
08:52:01
(LLExport_04496)
/
2017/02/24
08:51:47
08:51:47
144
Kapitola Vnitřní systém ochrany před bleskem
. Jí-
mací tyč musí nacházet vzdálenosti nejméně
108× průměr modulu (EN 62305-3 příloha 5).Zamezte zastínění systémem ochrany před bleskem
Zastínění
(obr.22)
Polohu jímacích stožárů nebo jímacích tyčí nutné
volit tak, aby nedocházelo zastínění modulů.3.
Průměr jímacího
zařízení (m)
Vzdálenost jímacího zařízení od
FV modulu (m)
0,008 0,86
0,010 1,08
0,016 1,73
Tabulka 3. 3.6: Minimální vzdálenost jímacích zařízení za-
mezující vzniku plného stínu
Obr. Plný
stín může zapříčinit snížení výkonu celého řetězce
