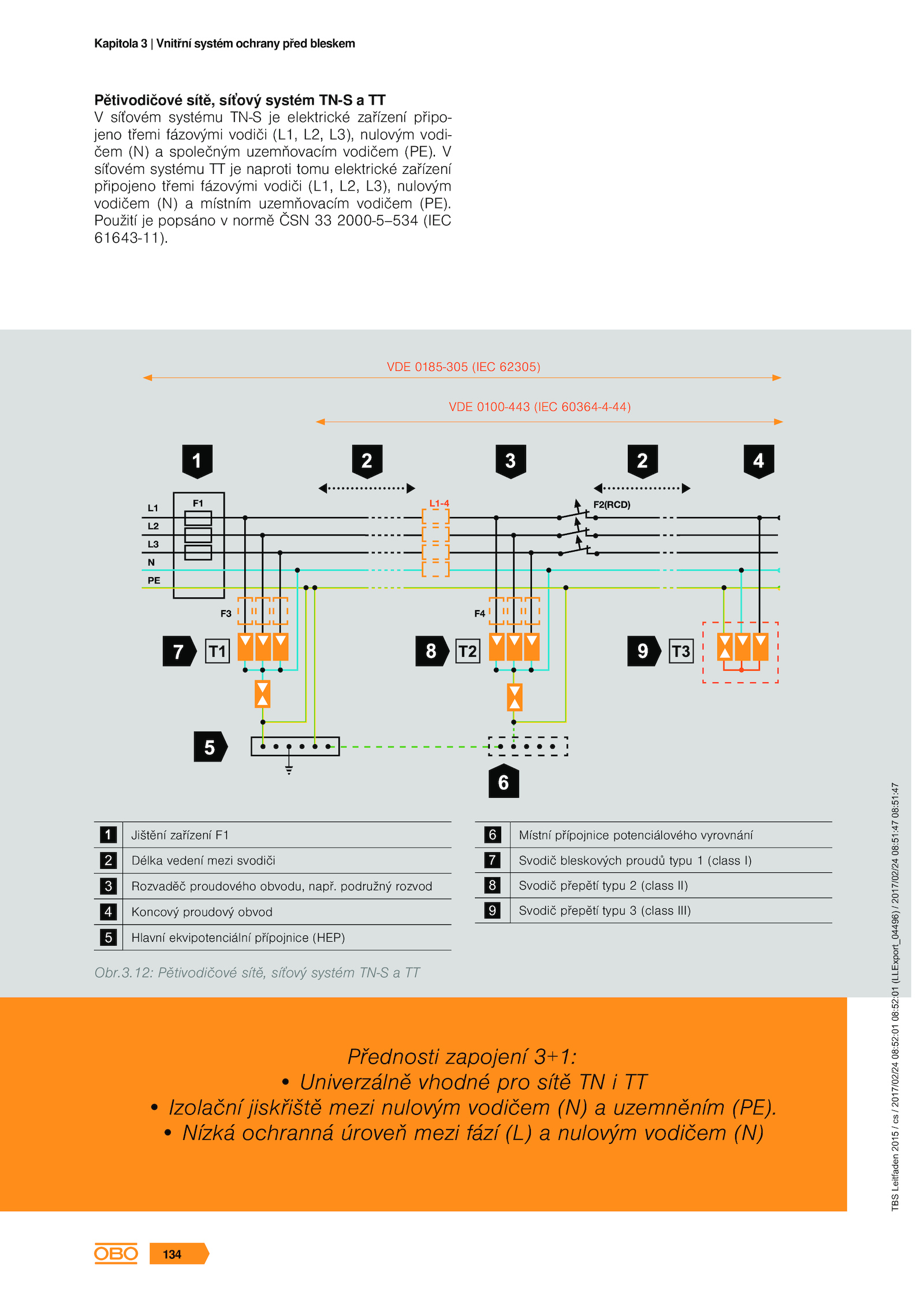

12: Pětivodičové sítě, síťový systém TN-S TT
Přednosti zapojení 3+1:
• Univerzálně vhodné pro sítě TT
• Izolační jiskřiště mezi nulovým vodičem (N) uzemněním (PE).
Použití popsáno normě ČSN 2000-5--534 (IEC
61643-11). V
síťovém systému naproti tomu elektrické zařízení
připojeno třemi fázovými vodiči (L1, L2, L3), nulovým
vodičem (N) místním uzemňovacím vodičem (PE).Pětivodičové sítě, síťový systém TN-S TT
V síťovém systému TN-S elektrické zařízení připo-
jeno třemi fázovými vodiči (L1, L2, L3), nulovým vodi-
čem (N) společným uzemňovacím vodičem (PE).3. podružný rozvod
4 Koncový proudový obvod
5 Hlavní ekvipotenciální přípojnice (HEP)
6 Místní přípojnice potenciálového vyrovnání
7 Svodič bleskových proudů typu (class I)
8 Svodič přepětí typu (class II)
9 Svodič přepětí typu (class III)
