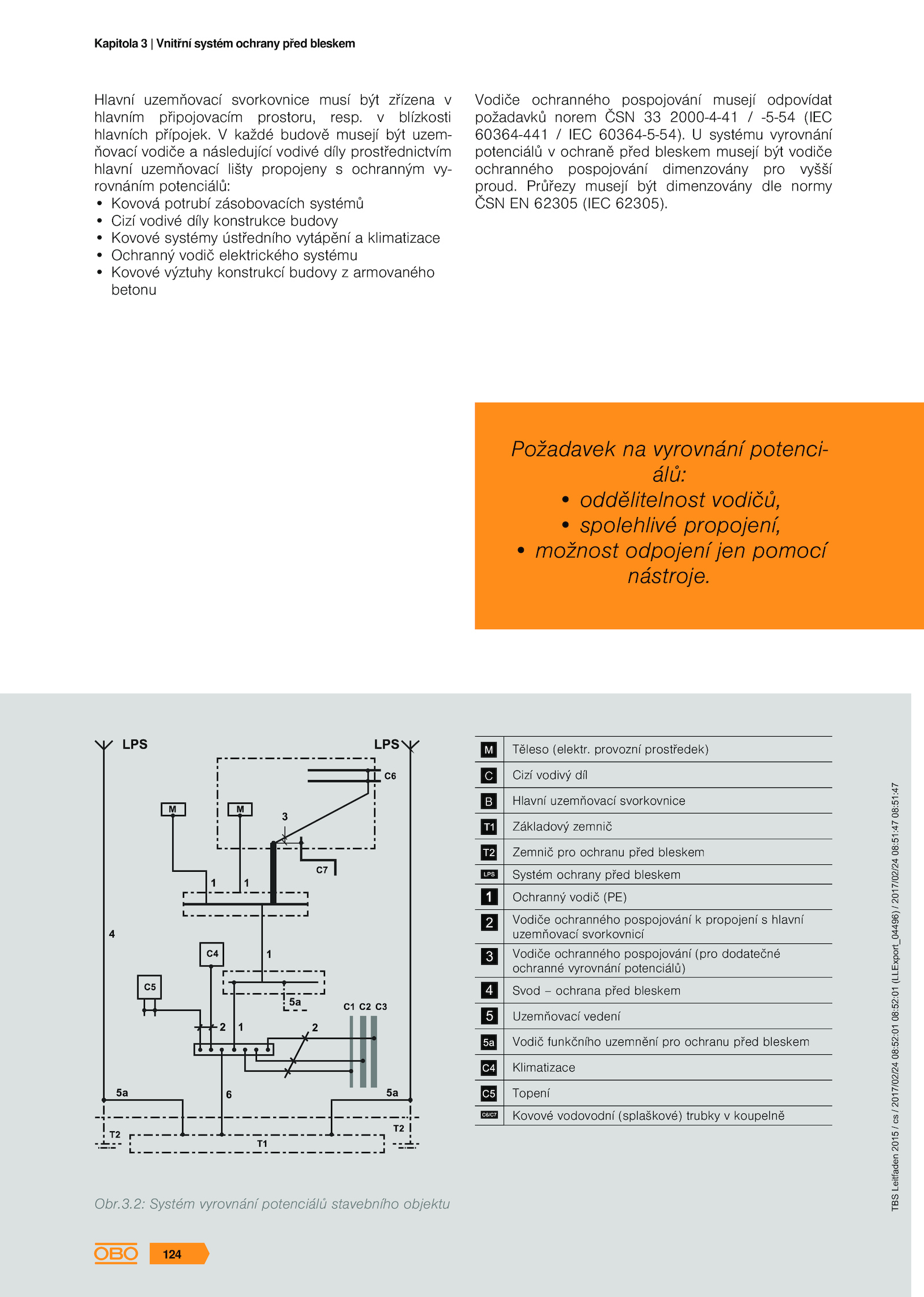

2: Systém vyrovnání potenciálů stavebního objektu TBS Leitfaden 2015 / cs / 2017/02/24 08:52:01 08:52:01 (LLExport_04496) / 2017/02/24 08:51:47 08:51:47 124 Kapitola Vnitřní systém ochrany před bleskem . provozní prostředek) Cizí vodivý díl Hlavní uzemňovací svorkovnice Základový zemnič Zemnič pro ochranu před bleskem Systém ochrany před bleskem Ochranný vodič (PE) 2 Vodiče ochranného pospojování propojení hlavní uzemňovací svorkovnicí 3 Vodiče ochranného pospojování (pro dodatečné ochranné vyrovnání potenciálů) 4 Svod ochrana před bleskem 5 Uzemňovací vedení Vodič funkčního uzemnění pro ochranu před bleskem Klimatizace Topení Kovové vodovodní (splaškové) trubky koupelně Obr. systému vyrovnání potenciálů ochraně před bleskem musejí být vodiče ochranného pospojování dimenzovány pro vyšší proud. blízkosti hlavních přípojek. Těleso (elektr. každé budově musejí být uzem- ňovací vodiče následující vodivé díly prostřednictvím hlavní uzemňovací lišty propojeny ochranným vy- rovnáním potenciálů: • Kovová potrubí zásobovacích systémů • Cizí vodivé díly konstrukce budovy • Kovové systémy ústředního vytápění klimatizace • Ochranný vodič elektrického systému • Kovové výztuhy konstrukcí budovy armovaného betonu Vodiče ochranného pospojování musejí odpovídat požadavků norem ČSN 2000-4-41 -5-54 (IEC 60364-441 IEC 60364-5-54). Průřezy musejí být dimenzovány dle normy ČSN 62305 (IEC 62305).3.Hlavní uzemňovací svorkovnice musí být zřízena v hlavním připojovacím prostoru, resp. Požadavek vyrovnání potenci- álů: • oddělitelnost vodičů, • spolehlivé propojení, • možnost odpojení jen pomocí nástroje
