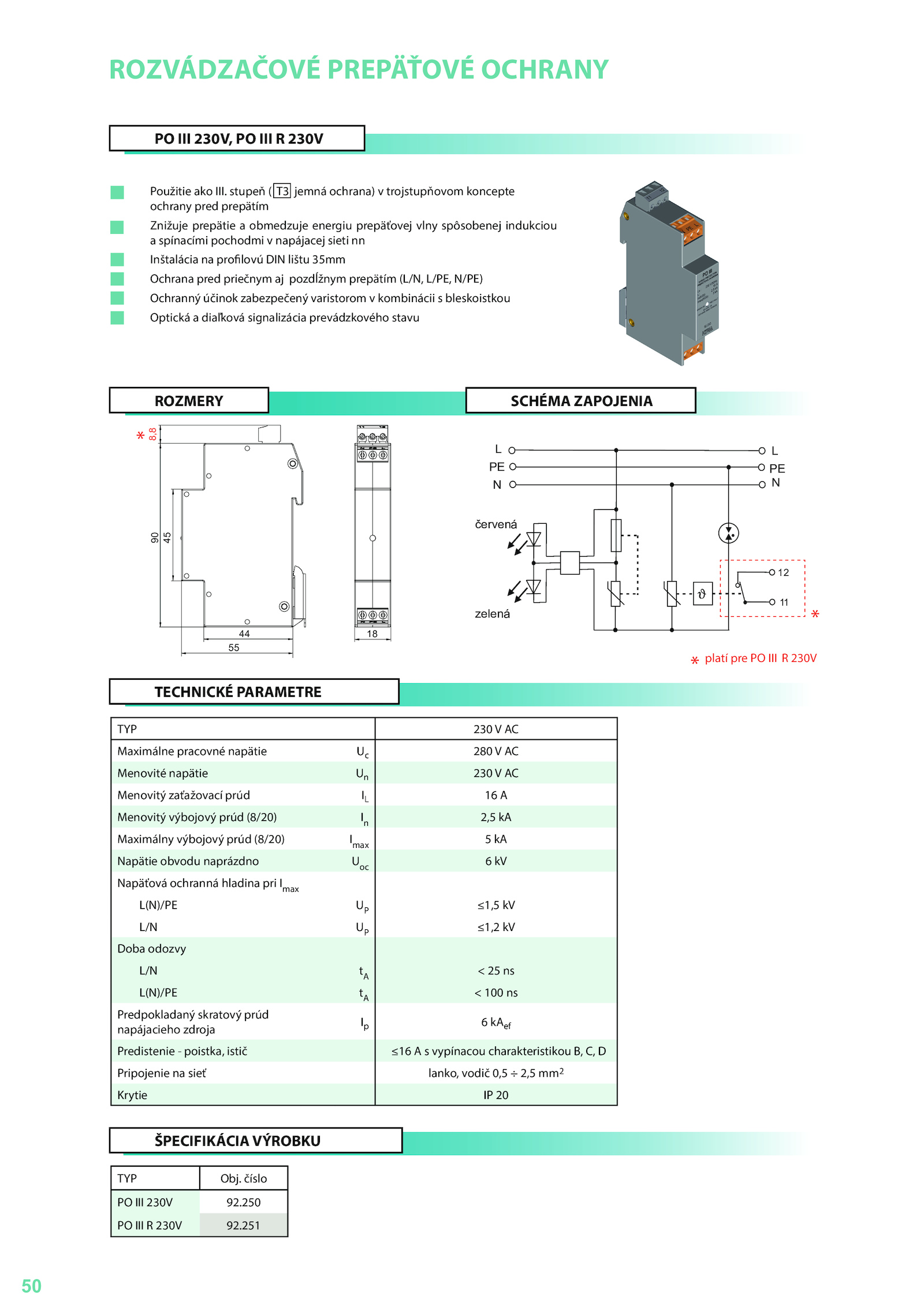

50 ROZMERY ROZVÁDZAČOVÉ PREPÄŤOVÉ OCHRANY TYP 230 AC Maximálne pracovné napätie 280 AC Menovité napätie 230 AC Menovitý zaťažovací prúd A Menovitý výbojový prúd (8/20) In 2,5 kA Maximálny výbojový prúd (8/20) Imax 5 kA Napätie obvodu naprázdno Uoc 6 kV Napäťová ochranná hladina pri Imax L(N)/PE UP ≤1,5 kV L/N UP ≤1,2 kV Doba odozvy L/N tA < ns L(N)/PE tA < 100 ns Predpokladaný skratový prúd napájacieho zdroja Ip kAef Predistenie poistka, istič ≤16 vypínacou charakteristikou D Pripojenie sieť lanko, vodič 0,5 2,5 mm2 Krytie 20 PO III 230V, III 230V ŠPECIFIKÁCIA VÝROBKU TECHNICKÉ PARAMETRE TYP Obj.250 PO III 230V 92. stupeň jemná ochrana) trojstupňovom koncepte ochrany pred prepätím Znižuje prepätie obmedzuje energiu prepäťovej vlny spôsobenej indukciou a spínacími pochodmi napájacej sieti nn Inštalácia profilovú DIN lištu 35mm Ochrana pred priečnym pozdĺžnym prepätím (L/N, L/PE, N/PE) Ochranný účinok zabezpečený varistorom kombinácii bleskoistkou Optická diaľková signalizácia prevádzkového stavu PE PE N 12 11 N L L červená zelená 18 90 45 8,8 44 55 * 8,8 * platí pre III 230V * .251 SCHÉMA ZAPOJENIA Použitie ako III. číslo PO III 230V 92
