Poznámky redaktora
eu/swd
Komunikační systém
Vlastnosti
. CANopen, Profibus, ProfiNet …)
Napájecí napětí pro moduly SmartWire-DT
Napájení ovládacího napětí pro spouštěče motoru nebo
stykače
Podpora modulů SmartWire-DT
Moduly SmartWire-DT
Vstupní/výstupní moduly pro připojení digitálních
a analogových vstupních/výstupních signálů, krytí IP20,
IP67
Softstartér DS7 integrovaným připojením
Funkční prvek připojení na:
• Ovládací signalizační přístroje RMQ-Titan
• Signalizační sloupky SL4/7
• Stykače DILM
• Spouštěče motoru PKZ/PKE
• Jističe vedení PKE32,65
• Výkonové jističe NZM2,3,4
• Instalační jističe
• Frekvenční startéry DE1
• Frekvenční měniče DC1, DA1
SmartWire-DT Assist (SWD-Assist)
Jednoduché vytvoření sítí SmartWire-DT integrovaná
kontrola správnosti
Generování seznamů objednacích čísel typů
Online funkce:
• Kontrola porovnání konfigurace
• Zobrazení všech vstupních/výstupních dat,
nastavení výstupů
• Zobrazení parametrů diagnostika
Zdarma stažení www.Automatizace
21
Kompletní sortiment www.eaton.
(např.eu/ecat EATON CA08103003Z-CZ
Automatizace
SmartWire-DT
Komunikační systém
Moeller series
EATON CORPORATION CA08103003Z-CS 21

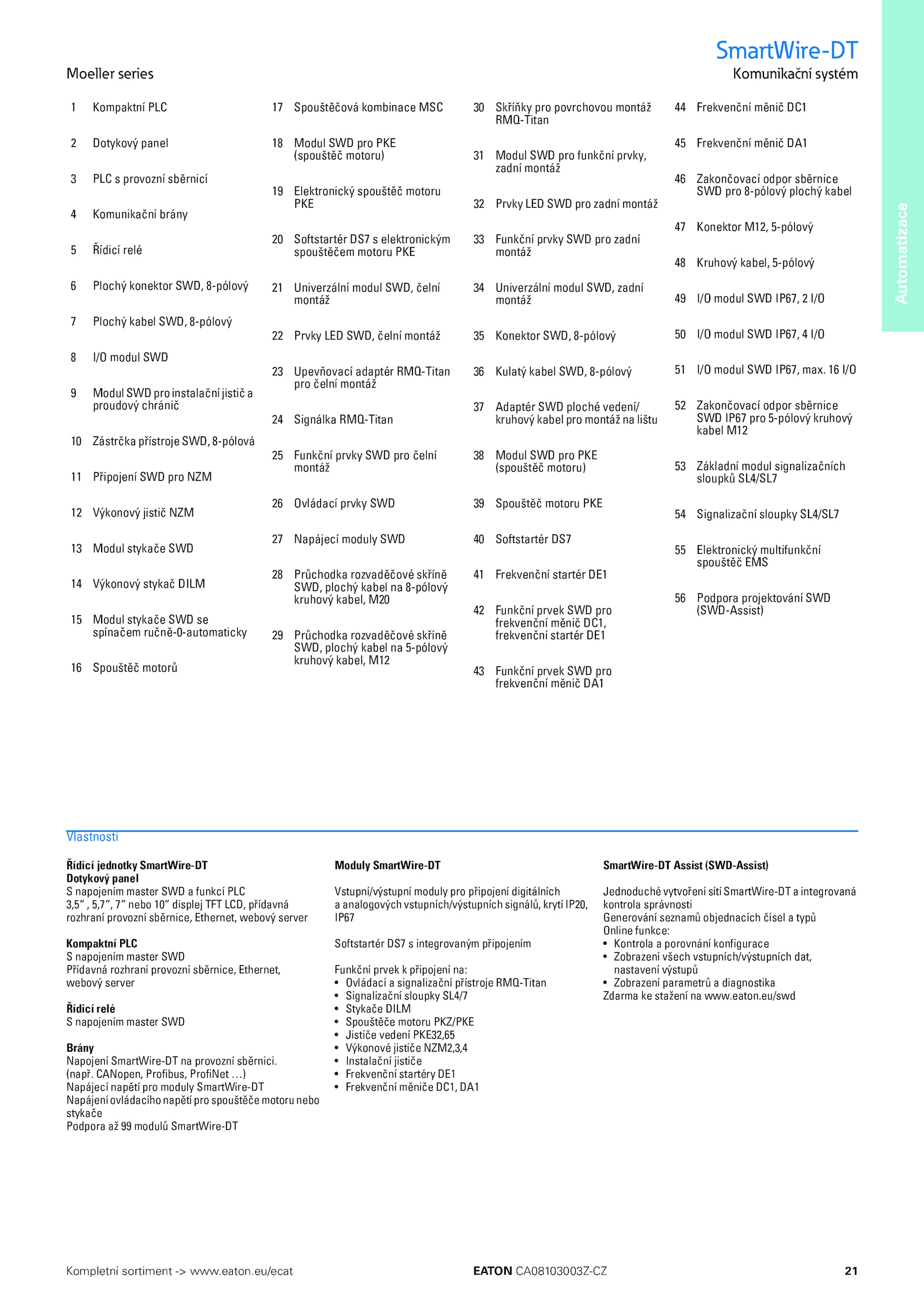

1 Kompaktní PLC
2 Dotykový panel
3 PLC provozní sběrnicí
4 Komunikační brány
5 Řídicí relé
6 Plochý konektor SWD, 8-pólový
7 Plochý kabel SWD, 8-pólový
8 I/O modul SWD
9 ModulSWDproinstalačníjističa
proudový chránič
10 Zástrčka přístroje SWD, 8-pólová
11 Připojení SWD pro NZM
12 Výkonový jistič NZM
13 Modul stykače SWD
14 Výkonový stykač DILM
15 Modul stykače SWD se
spínačem ručně-0-automaticky
16 Spouštěč motorů
17 Spouštěčová kombinace MSC
18 Modul SWD pro PKE
(spouštěč motoru)
19 Elektronický spouštěč motoru
PKE
20 Softstartér DS7 elektronickým
spouštěčem motoru PKE
21 Univerzální modul SWD, čelní
montáž
22 Prvky LED SWD, čelní montáž
23 Upevňovací adaptér RMQ-Titan
pro čelní montáž
24 Signálka RMQ-Titan
25 Funkční prvky SWD pro čelní
montáž
26 Ovládací prvky SWD
27 Napájecí moduly SWD
28 Průchodka rozvaděčové skříně
SWD, plochý kabel 8-pólový
kruhový kabel, M20
29 Průchodka rozvaděčové skříně
SWD, plochý kabel 5-pólový
kruhový kabel, M12
30 Skříňky pro povrchovou montáž
RMQ-Titan
31 Modul SWD pro funkční prvky,
zadní montáž
32 Prvky LED SWD pro zadní montáž
33 Funkční prvky SWD pro zadní
montáž
34 Univerzální modul SWD, zadní
montáž
35 Konektor SWD, 8-pólový
36 Kulatý kabel SWD, 8-pólový
37 Adaptér SWD ploché vedení/
kruhový kabel pro montáž lištu
38 Modul SWD pro PKE
(spouštěč motoru)
39 Spouštěč motoru PKE
40 Softstartér DS7
41 Frekvenční startér DE1
42 Funkční prvek SWD pro
frekvenční měnič DC1,
frekvenční startér DE1
43 Funkční prvek SWD pro
frekvenční měnič DA1
44 Frekvenční měnič DC1
45 Frekvenční měnič DA1
46 Zakončovací odpor sběrnice
SWD pro 8-pólový plochý kabel
47 Konektor M12, 5-pólový
48 Kruhový kabel, 5-pólový
49 I/O modul SWD IP67, I/O
50 I/O modul SWD IP67, I/O
51 I/O modul SWD IP67, max. I/O
52 Zakončovací odpor sběrnice
SWD IP67 pro 5-pólový kruhový
kabel M12
53 Základní modul signalizačních
sloupků SL4/SL7
54 Signalizační sloupky SL4/SL7
55 Elektronický multifunkční
spouštěč EMS
56 Podpora projektování SWD
(SWD-Assist)
Řídicí jednotky SmartWire-DT
Dotykový panel
S napojením master SWD funkcí PLC
3,5“ 5,7“, nebo 10“ displej TFT LCD, přídavná
rozhraní provozní sběrnice, Ethernet, webový server
Kompaktní PLC
S napojením master SWD
Přídavná rozhraní provozní sběrnice, Ethernet,
webový server
Řídicí relé
S napojením master SWD
Brány
Napojení SmartWire-DT provozní sběrnici.eaton
