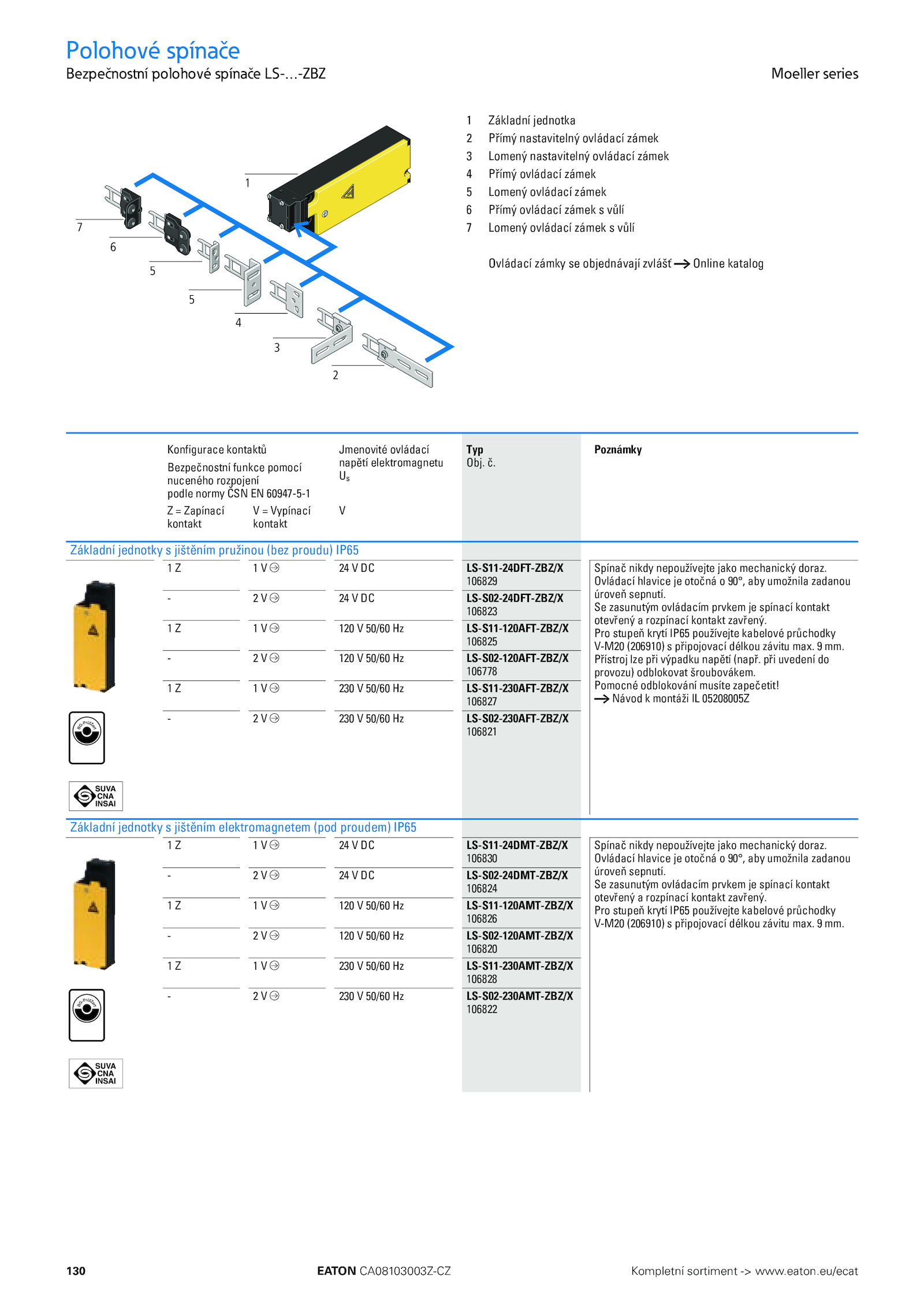

Polohové spínače
Bezpečnostní polohové spínače LS-…-ZBZ Moeller series
Bezpečnostní polohové spínače LS-…-ZBZ
1 Základní jednotka
2 Přímý nastavitelný ovládací zámek
3 Lomený nastavitelný ovládací zámek
4 Přímý ovládací zámek
5 Lomený ovládací zámek
6 Přímý ovládací zámek vůlí
7 Lomený ovládací zámek vůlí
Ovládací zámky objednávají zvlášť Online katalog
Konfigurace kontaktů Jmenovité ovládací
napětí elektromagnetu
Us
Typ
Obj.eaton.
Ovládací hlavice otočná 90°, aby umožnila zadanou
úroveň sepnutí. při uvedení do
provozu) odblokovat šroubovákem.
Přístroj lze při výpadku napětí (např.
- LS-S02-24DMT-ZBZ/X
106824
1 120 50/60 LS-S11-120AMT-ZBZ/X
106826
- 120 50/60 LS-S02-120AMT-ZBZ/X
106820
1 230 50/60 LS-S11-230AMT-ZBZ/X
106828
- 230 50/60 LS-S02-230AMT-ZBZ/X
106822
1
7
6
5
5
4
3
2
.
Poznámky
Bezpečnostní funkce pomocí
nuceného rozpojení
podle normy ČSN 60947-5-1
Z Zapínací
kontakt
V Vypínací
kontakt
V
Základní jednotky jištěním pružinou (bez proudu) IP65
1 LS-S11-24DFT-ZBZ/X
106829
Spínač nikdy nepoužívejte jako mechanický doraz.
Pomocné odblokování musíte zapečetit!
￫ Návod montáži 05208005Z
- LS-S02-24DFT-ZBZ/X
106823
1 120 50/60 LS-S11-120AFT-ZBZ/X
106825
- 120 50/60 LS-S02-120AFT-ZBZ/X
106778
1 230 50/60 LS-S11-230AFT-ZBZ/X
106827
- 230 50/60 LS-S02-230AFT-ZBZ/X
106821
Základní jednotky jištěním elektromagnetem (pod proudem) IP65
1 LS-S11-24DMT-ZBZ/X
106830
Spínač nikdy nepoužívejte jako mechanický doraz.
Ovládací hlavice otočná 90°, aby umožnila zadanou
úroveň sepnutí.
Se zasunutým ovládacím prvkem spínací kontakt
otevřený rozpínací kontakt zavřený.
Se zasunutým ovládacím prvkem spínací kontakt
otevřený rozpínací kontakt zavřený.
Pro stupeň krytí IP65 používejte kabelové průchodky
V-M20 (206910) připojovací délkou závitu max. mm.
Pro stupeň krytí IP65 používejte kabelové průchodky
V-M20 (206910) připojovací délkou závitu max
