Nastavená hodnota spouště přetížení
Nastavená hodnota třídy rozběhu (CLASS)
Typ spouště
Příkazy:
Sepnutí stykače
Aktivace funkce nadproudového relé (ZMR)
PKE-SWD-32 126895
.
SmartWire-DT modul PKE (spouštěčová kombinace)
Pro připojení spouštěčové kombinace PKE MSC-DEA… bloky spouští PKE-XTUA-. jmenovitého výkonu motoru kW/400 V
na SmartWire-DT
Montáž výkonové stykače DILM řídicím napětím DC
Pro každý stykač PKE potřebný jeden modul
Pro spínání reverzačních spouštěčů potřebný přídavný modul SWD
1 elektrické blokování pro montáž reverzačních spouštěčů
Přepínač 1-0-A pro manuální nebo automatické ovládání
Volitelná funkce přetížení (ZMR) vypínání výkonového stykače případě přetížení
Propojovací sady DILM 12-XRL PKZM0-XRM12 nelze použít
Při spotřebě cívek stykače (UL/CSA použijte přídavný napájecí modul
Svorka nesmí být přemostěna
Signalizace:
Spínací poloha stykač/PKE/přepínač 1-0-A
Proud motoru %
Tepelný obraz motoru %
Důvod vybavení (přetížení, zkrat,.
Iq
kA
Iq
kA
Ir
A
Kompletní přístroje MSC-DEA PKE, připravené pro připojení SmartWire-DT
100 0,3 1,2 MSC-DEA-1,2-M7(24VDC) 121753
100 MSC-DEA-4-M7(24VDC) 121754
100 MSC-DEA-12-M7(24VDC) 121755
100 MSC-DEA-12-M9(24VDC) 121756
100 MSC-DEA-12-M12(24VDC) 121757
100 100 MSC-DEA-12-M17(24VDC) 121758
100 100 MSC-DEA-32-M17(24VDC) 121759
100 100 MSC-DEA-32-M25(24VDC) 121760
100 100 MSC-DEA-32-M32(24VDC) 121761

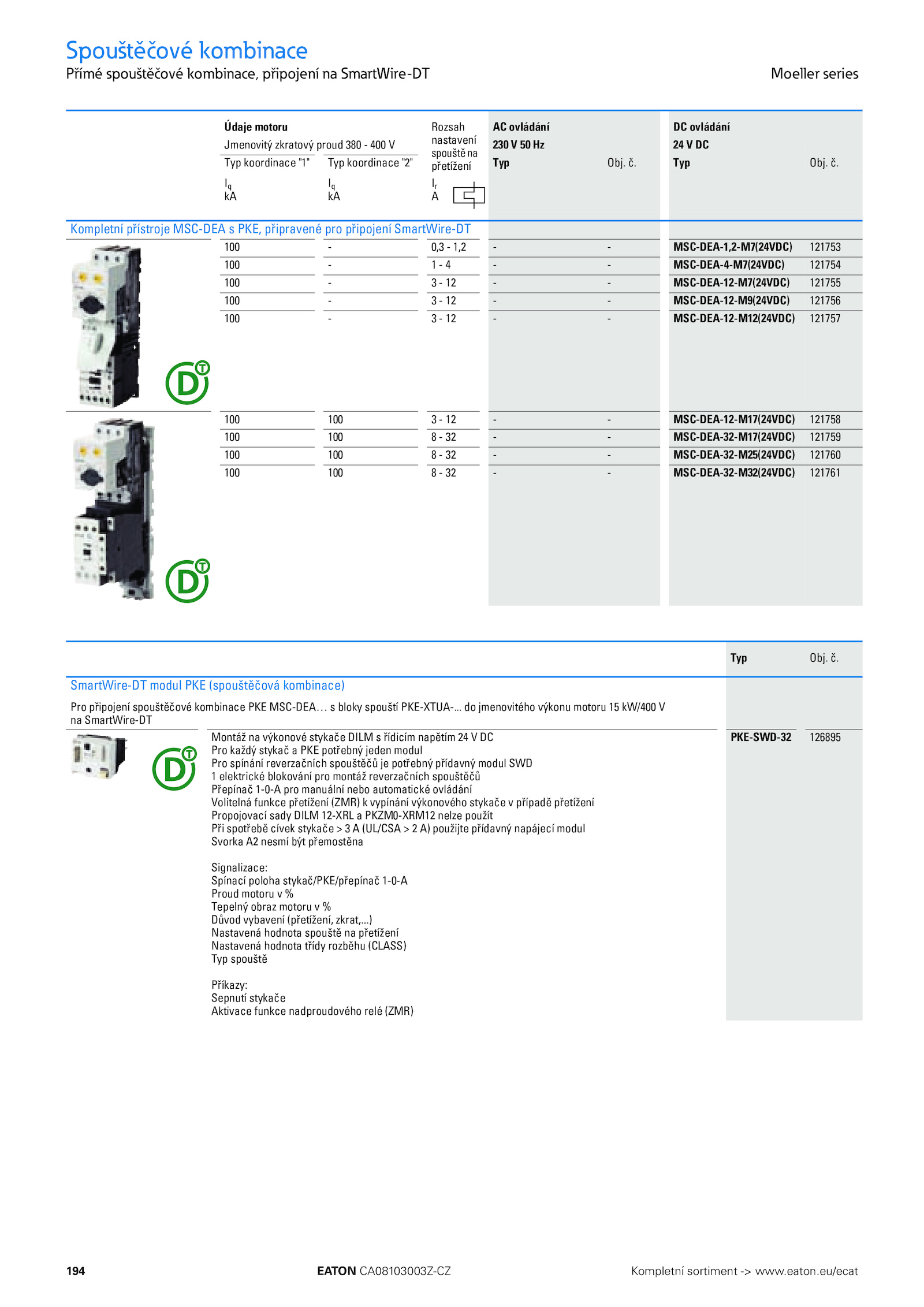

Typ Obj. č...194 EATON CA08103003Z-CZ Kompletní sortiment www.eaton.eu/ecat
194 EATON CORPORATION CA08103003Z-CS
Spouštěčové kombinace
Přímé spouštěčové kombinace, připojení SmartWire-DT Moeller series
Spouštěčové kombinacePřímé spouštěčové kombinace, připojení SmartWire-DT
Údaje motoru Rozsah
nastavení
spouštěna
přetížení
AC ovládání ovládání
Jmenovitý zkratový proud 380 400 230 DC
Typ koordinace "1" Typ koordinace "2" Typ Obj.. Typ Obj. č.
