rámeček jednonásobný

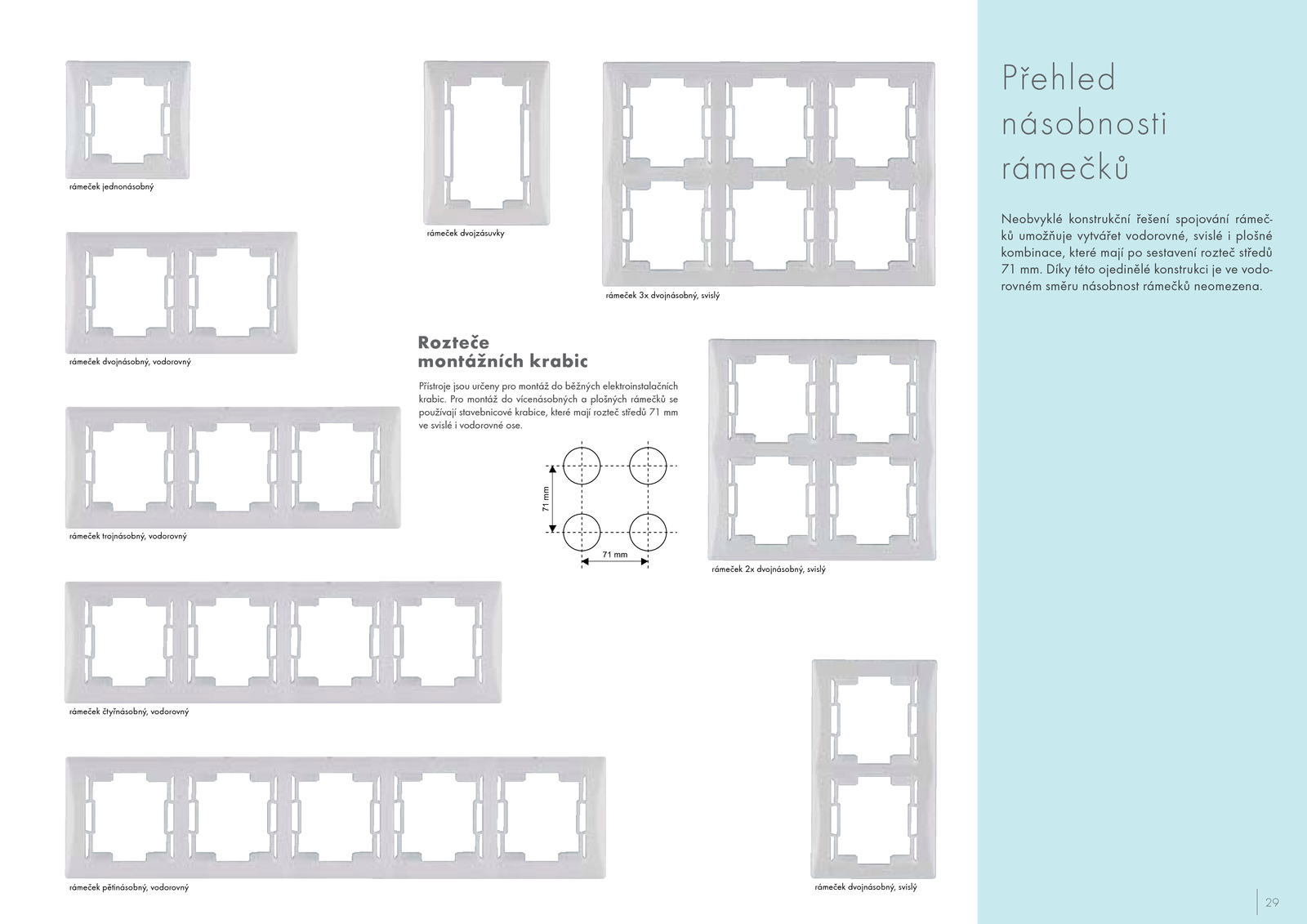

Přehled násobnosti rámečků
rámeček dvojzásuvky
rámeček dvojnásobný, svislý
Neobvyklé konstrukční řešení spojování rámečků umožňuje vytvářet vodorovné, svislé plošné kombinace, které mají sestavení rozteč středů mm. Pro montáž vícenásobných plošných rámečků používají stavebnicové krabice, které mají rozteč středů svislé vodorovné ose.
rámeček trojnásobný, vodorovný
71 mm
71 mm
rámeček dvojnásobný, svislý
rámeček čtyřnásobný, vodorovný
rámeček pětinásobný, vodorovný
rámeček dvojnásobný, svislý
29
. Díky této ojedinělé konstrukci vodorovném směru násobnost rámečků neomezena.
rámeček dvojnásobný, vodorovný
Rozteče montážních krabic
Přístroje jsou určeny pro montáž běžných elektroinstalačních krabic
