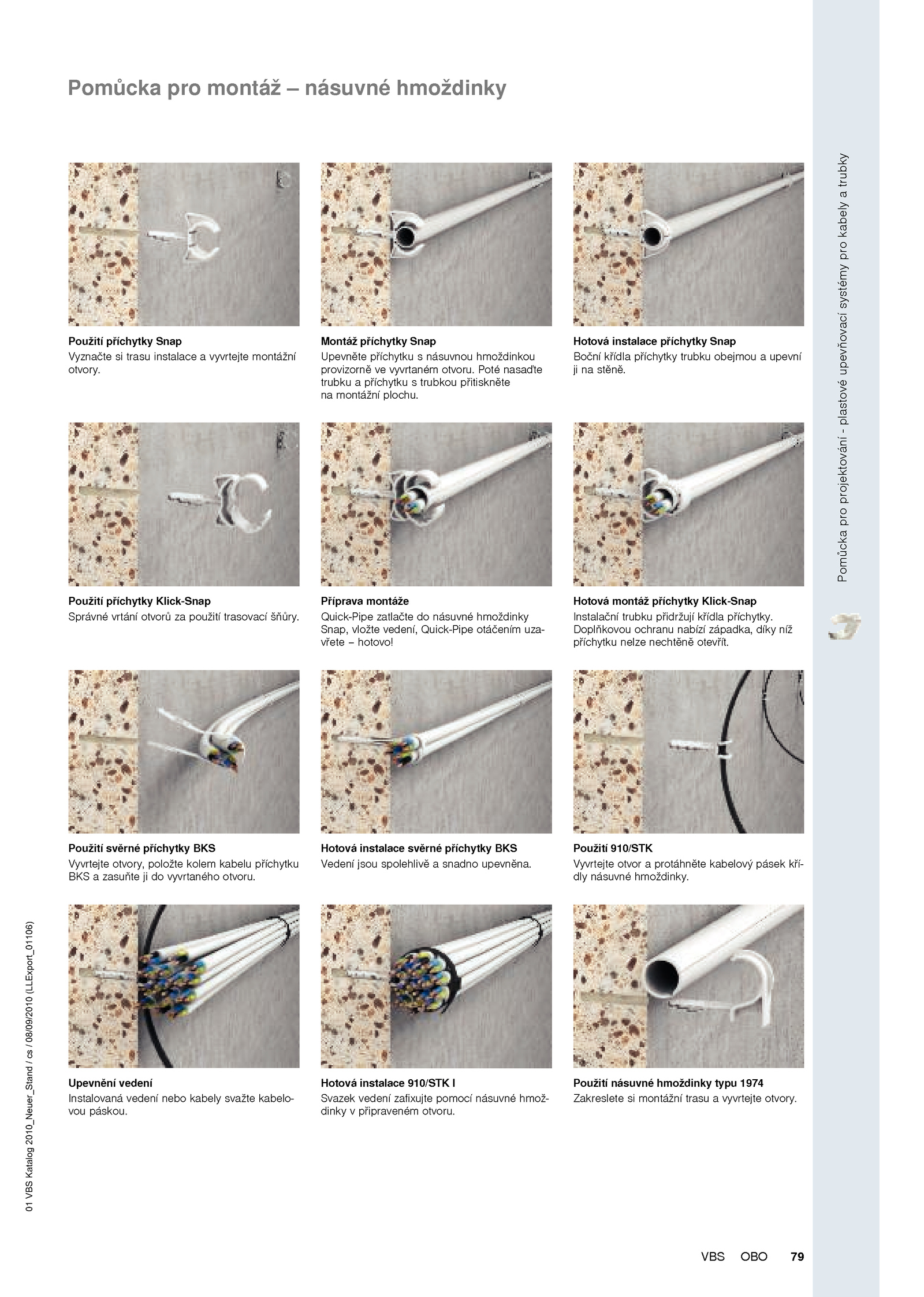

01 VBS Katalog 2010_Neuer_Stand 08/09/2010 (LLExport_01106) Upevnění vedení Instalovaná vedení nebo kabely svažte kabelovou páskou.Pomůcka pro montáž násuvné hmoždinky Pomůcka pro projektování plastové upevňovací systémy pro kabely trubky Použití příchytky Snap Vyznačte trasu instalace vyvrtejte montážní otvory. Použití násuvné hmoždinky typu 1974 Zakreslete si montážní trasu vyvrtejte otvory. VBS OBO 79 . Hotová instalace svěrné příchytky BKS Vedení jsou spolehlivě snadno upevněna. Poté nasaďte trubku příchytku trubkou přitiskněte na montážní plochu. Montáž příchytky Snap Upevněte příchytku násuvnou hmoždinkou provizorně vyvrtaném otvoru. Hotová instalace 910/STK Svazek vedení zafixujte pomocí násuvné hmoždinky připraveném otvoru. Doplňkovou ochranu nabízí západka, díky níž příchytku nelze nechtěně otevřít. Hotová instalace příchytky Snap Boční křídla příchytky trubku obejmou upevní stěně. Příprava montáže Quick-Pipe zatlačte násuvné hmoždinky Snap, vložte vedení, Quick-Pipe otáčením uzavřete hotovo! Hotová montáž příchytky Klick-Snap Instalační trubku přidržují křídla příchytky. Použití 910/STK Vyvrtejte otvor protáhněte kabelový pásek křídly násuvné hmoždinky. Použití příchytky Klick-Snap Správné vrtání otvorů použití trasovací šňůry. Použití svěrné příchytky BKS Vyvrtejte otvory, položte kolem kabelu příchytku BKS zasuňte vyvrtaného otvoru
