Pomůcka pro projektování všeobecná

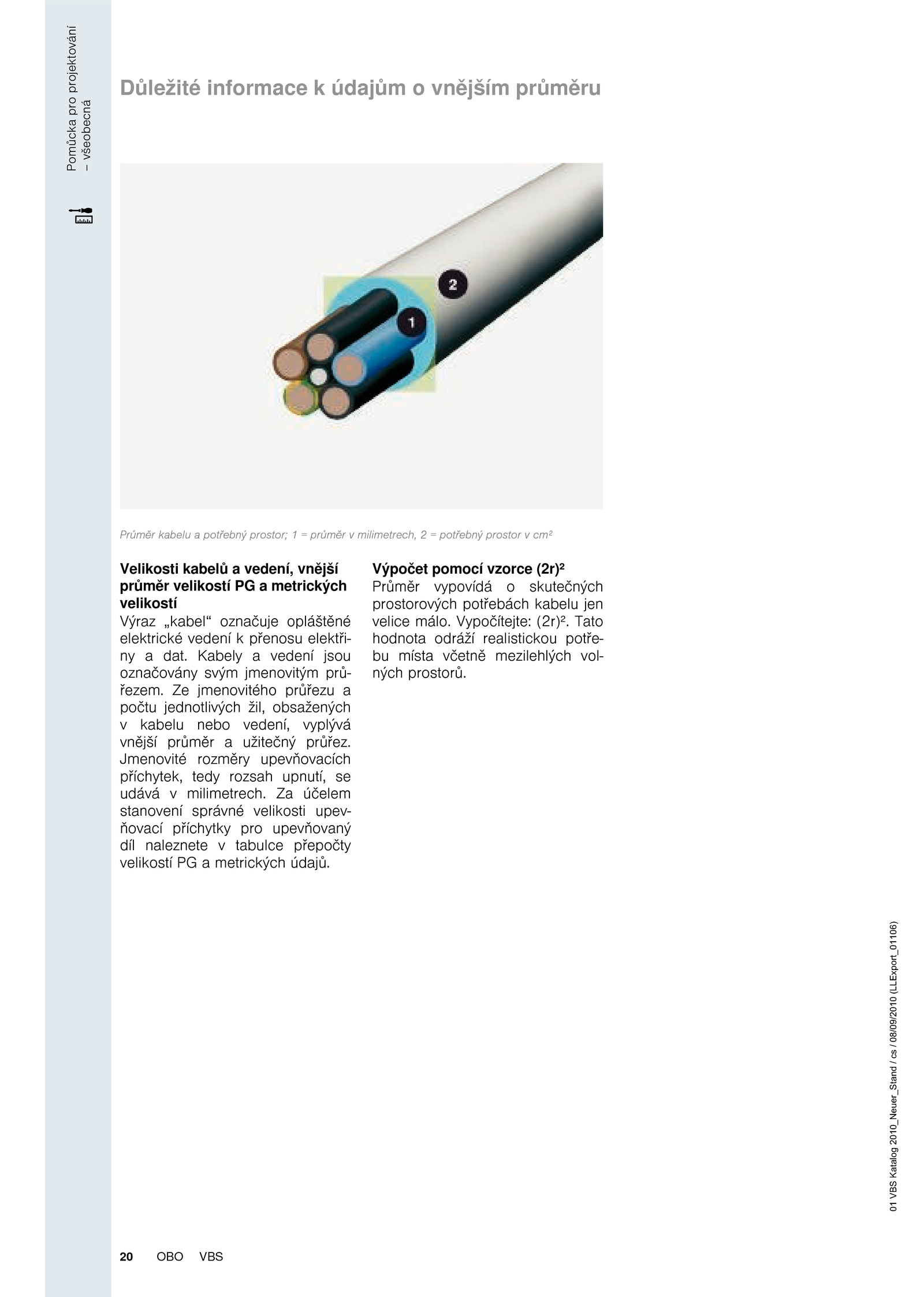

Důležité informace údajům vnějším průměru
Průměr kabelu potřebný prostor; průměr v milimetrech, potřebný prostor v cm²
Velikosti kabelů vedení, vnější průměr velikostí metrických velikostí Výraz „kabel“ označuje opláštěné elektrické vedení přenosu elektřiny dat. účelem stanovení správné velikosti upevňovací příchytky pro upevňovaný díl naleznete tabulce přepočty velikostí a metrických údajů. Kabely vedení jsou označovány svým jmenovitým průřezem. jmenovitého průřezu počtu jednotlivých žil, obsažených kabelu nebo vedení, vyplývá vnější průměr užitečný průřez. Tato hodnota odráží realistickou potřebu místa včetně mezilehlých volných prostorů. Vypočítejte: (2r)².
Výpočet pomocí vzorce (2r)² Průměr vypovídá skutečných prostorových potřebách kabelu jen velice málo.
20
OBO
VBS
01 VBS Katalog 2010_Neuer_Stand 08/09/2010 (LLExport_01106)
. Jmenovité rozměry upevňovacích příchytek, tedy rozsah upnutí, udává milimetrech
