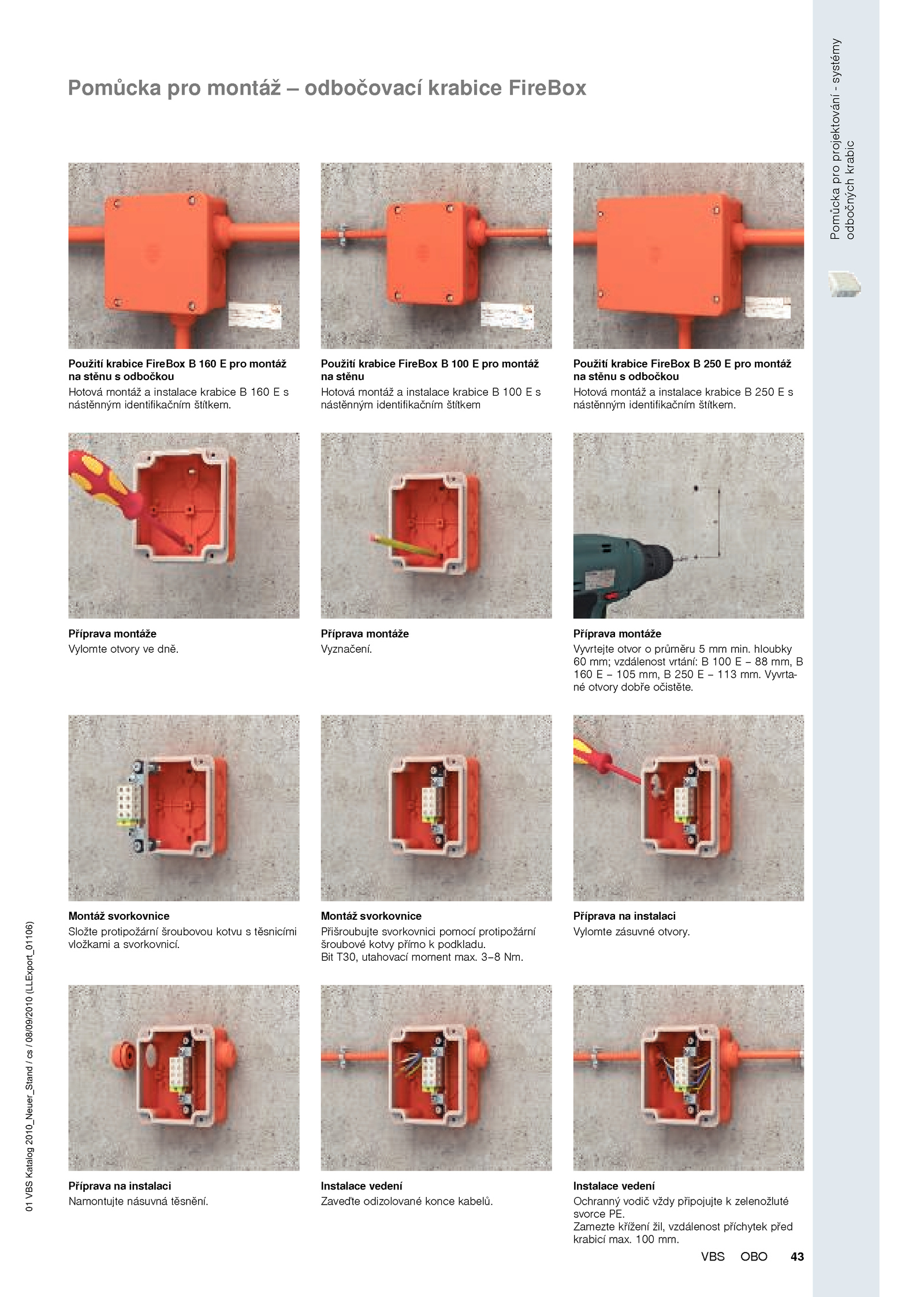

Montáž svorkovnice Přišroubujte svorkovnici pomocí protipožární šroubové kotvy přímo podkladu. Zamezte křížení žil, vzdálenost příchytek před krabicí max. Použití krabice FireBox 100 pro montáž stěnu Hotová montáž instalace krabice 100 nástěnným identifikačním štítkem Použití krabice FireBox 250 pro montáž stěnu odbočkou Hotová montáž instalace krabice 250 nástěnným identifikačním štítkem. 100 mm. 3–8 Nm. VBS OBO 43 Pomůcka pro projektování systémy odbočných krabic . hloubky mm; vzdálenost vrtání: 100 mm, 160 105 mm, 250 113 mm. Bit T30, utahovací moment max. Instalace vedení Ochranný vodič vždy připojujte zelenožluté svorce PE. Příprava montáže Vylomte otvory dně. Příprava instalaci Vylomte zásuvné otvory. Vyvrtané otvory dobře očistěte. Příprava montáže Vyznačení.Pomůcka pro montáž odbočovací krabice FireBox Použití krabice FireBox 160 pro montáž stěnu odbočkou Hotová montáž instalace krabice 160 nástěnným identifikačním štítkem. Příprava instalaci Namontujte násuvná těsnění. Příprava montáže Vyvrtejte otvor průměru min. Instalace vedení Zaveďte odizolované konce kabelů. 01 VBS Katalog 2010_Neuer_Stand 08/09/2010 (LLExport_01106) Montáž svorkovnice Složte protipožární šroubovou kotvu těsnicími vložkami svorkovnicí
