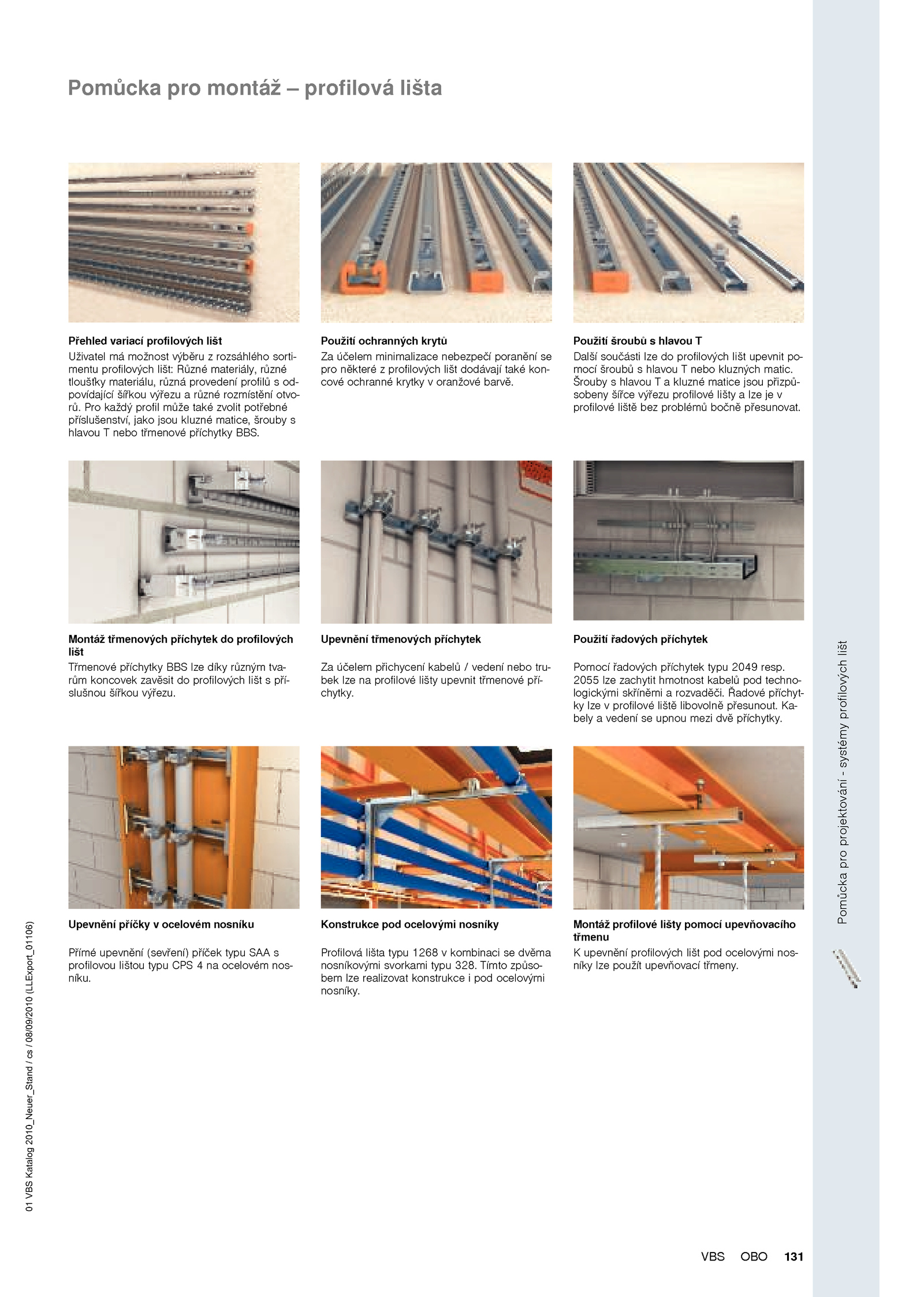

Upevnění třmenových příchytek Použití řadových příchytek . Montáž profilové lišty pomocí upevňovacího třmenu upevnění profilových lišt pod ocelovými nosníky lze použít upevňovací třmeny. Kabely vedení upnou mezi dvě příchytky.Pomůcka pro montáž profilová lišta Přehled variací profilových lišt Uživatel má možnost výběru rozsáhlého sortimentu profilových lišt: Různé materiály, různé tloušťky materiálu, různá provedení profilů odpovídající šířkou výřezu různé rozmístění otvorů. Použití ochranných krytů účelem minimalizace nebezpečí poranění pro některé profilových lišt dodávají také koncové ochranné krytky oranžové barvě. Pro každý profil může také zvolit potřebné příslušenství, jako jsou kluzné matice, šrouby hlavou nebo třmenové příchytky BBS. Tímto způsobem lze realizovat konstrukce pod ocelovými nosníky. Pomocí řadových příchytek typu 2049 resp. Šrouby hlavou kluzné matice jsou přizpůsobeny šířce výřezu profilové lišty lze profilové liště bez problémů bočně přesunovat. 2055 lze zachytit hmotnost kabelů pod technologickými skříněmi rozvaděči. 01 VBS Katalog 2010_Neuer_Stand 08/09/2010 (LLExport_01106) Upevnění příčky ocelovém nosníku Konstrukce pod ocelovými nosníky Přímé upevnění (sevření) příček typu SAA profilovou lištou typu CPS ocelovém nosníku. Za účelem přichycení kabelů vedení nebo trubek lze profilové lišty upevnit třmenové příchytky. Řadové příchytky lze profilové liště libovolně přesunout. Profilová lišta typu 1268 kombinaci dvěma nosníkovými svorkami typu 328. VBS OBO 131 Pomůcka pro projektování systémy profilových lišt Montáž třmenových příchytek profilových lišt Třmenové příchytky BBS lze díky různým tvarům koncovek zavěsit profilových lišt příslušnou šířkou výřezu. Použití šroubů hlavou Další součásti lze profilových lišt upevnit pomocí šroubů hlavou nebo kluzných matic
