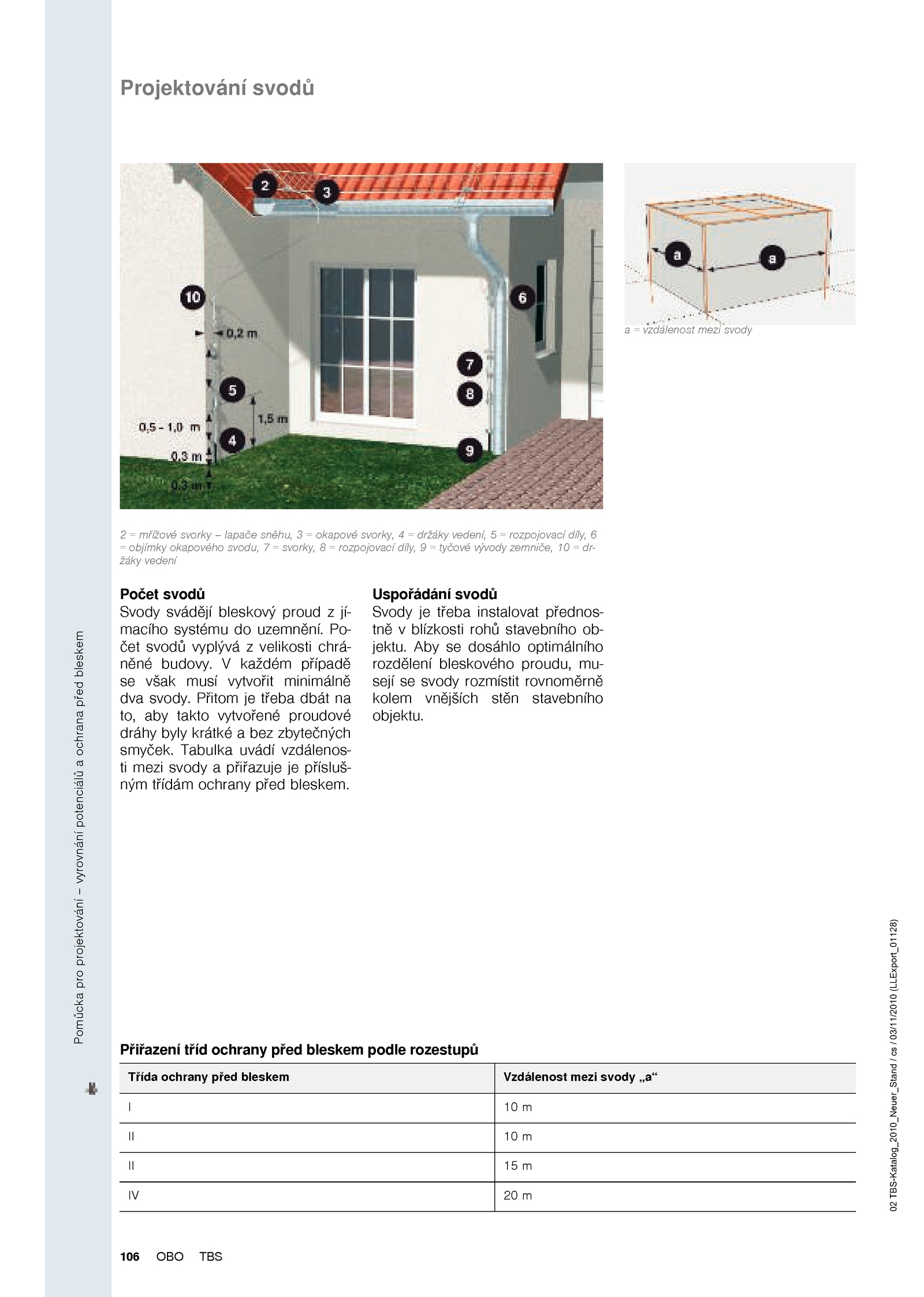

Projektování svodů
a vzdálenost mezi svody
2 = mřížové svorky lapače sněhu, okapové svorky, držáky vedení, rozpojovací díly, objímky okapového svodu, svorky, rozpojovací díly, tyčové vývody zemniče, držáky vedení
Pomůcka pro projektování vyrovnání potenciálů ochrana před bleskem
Počet svodů Svody svádějí bleskový proud jímacího systému uzemnění.
Přiřazení tříd ochrany před bleskem podle rozestupů
Třída ochrany před bleskem Vzdálenost mezi svody „a“
I IV
10 m
106
OBO
TBS
02 TBS-Katalog_2010_Neuer_Stand 03/11/2010 (LLExport_01128)
. každém případě však musí vytvořit minimálně dva svody. Aby dosáhlo optimálního rozdělení bleskového proudu, musejí svody rozmístit rovnoměrně kolem vnějších stěn stavebního objektu.
Uspořádání svodů Svody třeba instalovat přednostně blízkosti rohů stavebního objektu. Počet svodů vyplývá velikosti chráněné budovy. Přitom třeba dbát to, aby takto vytvořené proudové dráhy byly krátké bez zbytečných smyček. Tabulka uvádí vzdálenosti mezi svody přiřazuje příslušným třídám ochrany před bleskem
