Při projektování zařízení ochrany před bleskem vedením isCon® zejména nutné dávat pozor jímací svodové zařízení.

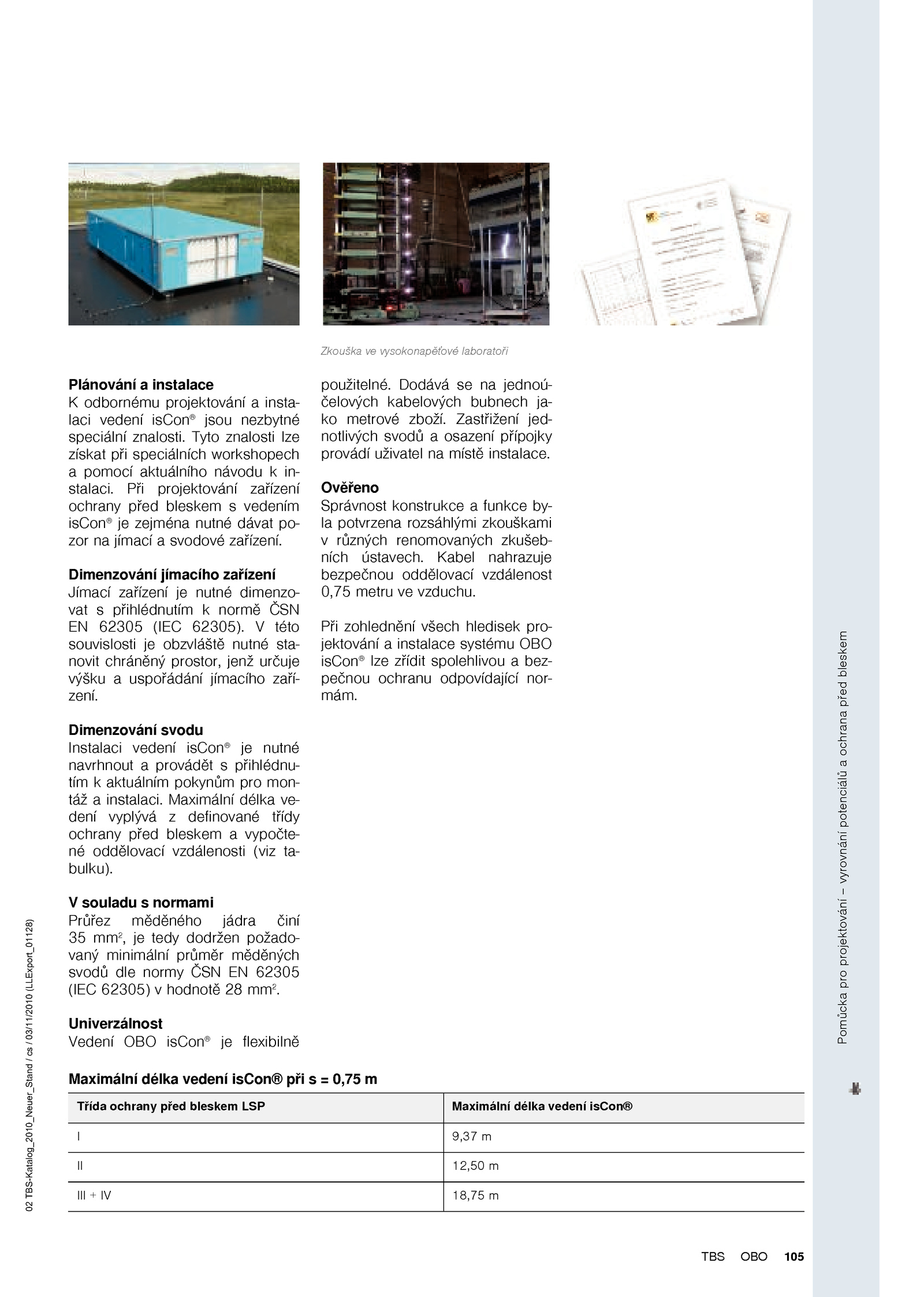

02 TBS-Katalog_2010_Neuer_Stand 03/11/2010 (LLExport_01128)
Maximální délka vedení isCon® při 0,75 m
Třída ochrany před bleskem LSP Maximální délka vedení isCon®
I III IV
9,37 12,50 18,75 m
TBS
OBO
105
. Kabel nahrazuje bezpečnou oddělovací vzdálenost 0,75 metru vzduchu. Univerzálnost Vedení OBO isCon® flexibilně
použitelné.
Ověřeno Správnost konstrukce funkce byla potvrzena rozsáhlými zkouškami různých renomovaných zkušebních ústavech. této souvislosti obzvláště nutné stanovit chráněný prostor, jenž určuje výšku uspořádání jímacího zařízení. Maximální délka vedení vyplývá definované třídy ochrany před bleskem vypočtené oddělovací vzdálenosti (viz tabulku). Dodává jednoúčelových kabelových bubnech jako metrové zboží. Dimenzování svodu Instalaci vedení isCon® nutné navrhnout provádět přihlédnutím aktuálním pokynům pro montáž instalaci. souladu normami Průřez měděného jádra činí 35 mm2, tedy dodržen požadovaný minimální průměr měděných svodů dle normy ČSN 62305 (IEC 62305) hodnotě 28 mm2.Zkouška vysokonapěťové laboratoři
Plánování instalace odbornému projektování instalaci vedení isCon® jsou nezbytné speciální znalosti. Dimenzování jímacího zařízení Jímací zařízení nutné dimenzovat přihlédnutím normě ČSN 62305 (IEC 62305).
Pomůcka pro projektování vyrovnání potenciálů ochrana před bleskem
Při zohlednění všech hledisek projektování instalace systému OBO isCon® lze zřídit spolehlivou bezpečnou ochranu odpovídající normám. Zastřižení jednotlivých svodů osazení přípojky provádí uživatel na místě instalace. Tyto znalosti lze získat při speciálních workshopech pomocí aktuálního návodu instalaci
