85 Un(195.12
Montáž přístroji Unibis DPC100
Maximální jmenovitý proud 40
Frekvence 50
Jmenovité napětí (Un) 230
Rozsah provozního napětí 0.1Un
Přepěťová ochrana 275
Minimální provozní napětí 0.85Un 1.5)
Maximální provozní napětí 1.1x Un(253)
Stupeň ochrany IP20 dle 60529
Připojení přívodu
Propojení zařízení
Maximální utahovací moment 3
Maximální průřez
vodičů
mm² Pevný kabel (min/max) 1/16 /
/ Ohebnýkabel
(min/max) 1/10
Test Manuální test periodický automatický test
Jmenovitý zkratový proud 10
Pracovní teplota okolí -25 40
Skladovací teplota -40 75
Označení svorek L1/N, L2/N 2-pólový přístroj )
Připojení zařízení musí být připojeno obvodu straně
zátěže (chráněného zařízení)
LED indikace stavů •Červená zařízení zapnuto
•Blikající žlutá –detekce poruchového
oblouku
•Blikající červená –přepětí obvodu
•Blikající červeno-žlutá vadné zařízení
Odolnost vůči
klimatickým
podmínkám
28 cyklů při teplotě 25-55° C,
relativní vlhkosti 90-95%,
dle IEC 60068-2
Velikost moduly
Hmotnost 82
Tele TeleL
CA UN
CA UN
2 TELE MP
0-
O
F
F 0-
O
F
F
EN/IEC 60898 10kA
Typ -Ai
EN/IEC 62606
2 POLES
L
I
N
E
BOTTOM LOA
D
T
O
P
2 POLES
L
I
N
E
TOP LOAD BO
T
T
O
M

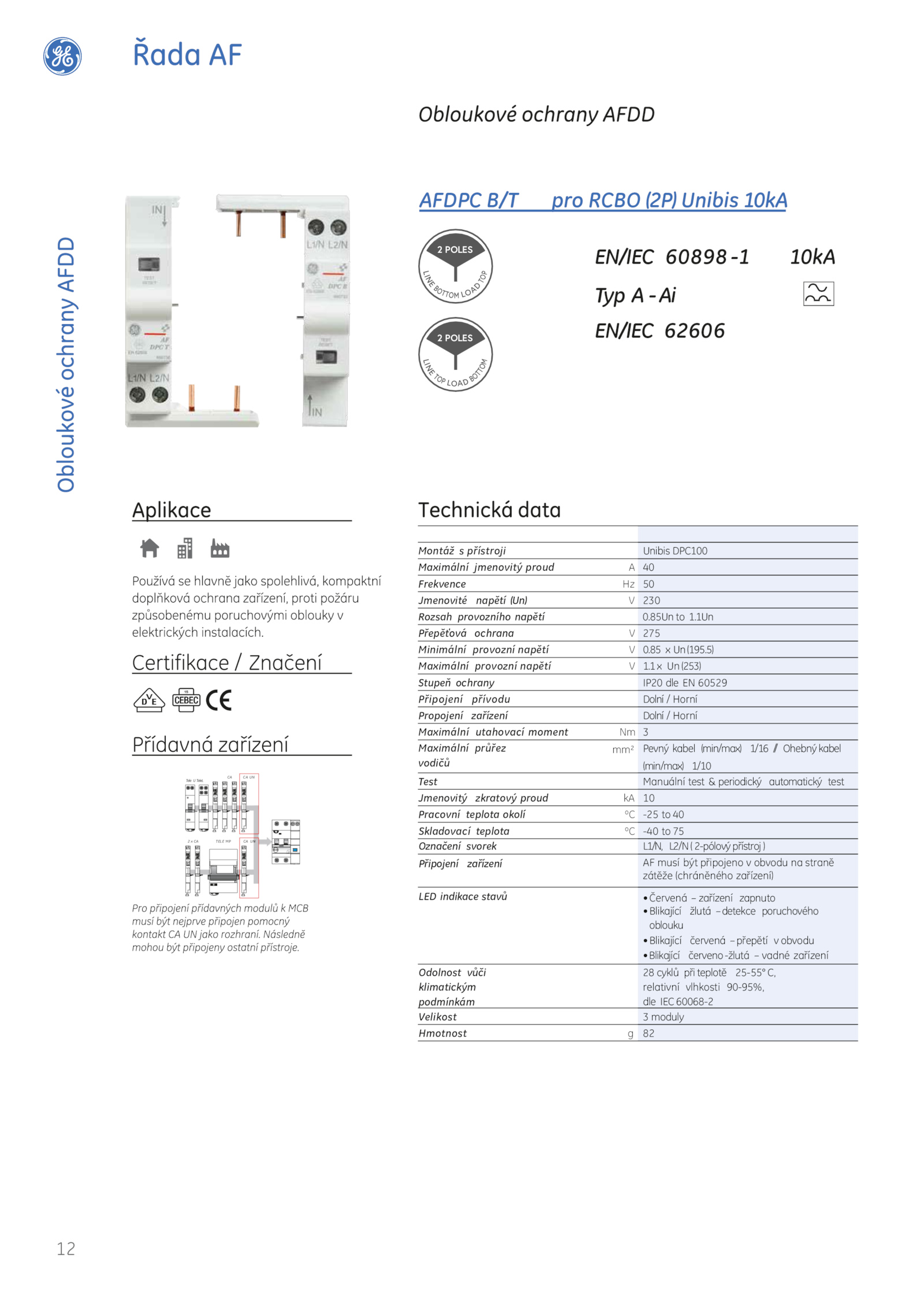

AFDPC B/T pro RCBO (2P) Unibis 10kA
Dolní Horní
Dolní Horní
