Jednotka LOGICA komunikuje datové sběrnici nanejvýš dal
šími zařízeními jako: orientačními protipanickými svítidly, nouzovými
napájecími moduly jednotkami vestavěným rozhraním LOGICA
signálem standardu DALI.
HLÁŠENÍ (LOGICAS LOGICAZ) /ZÁPIS D
OPAMĚTI (LOGICA Z)
Poruchy (světelný zdroj/baterie/nabíjení/komunikace) každého
orientačního nebo protipanického svítidla, napájecího modulu
či jednotky
Výsledky testů funkčnosti samostatnosti každého orientačního
nebo protipanického svítidla, napájecího modulu jednotky
NASTAVENÍAVÝPIS PARAMETRU
Programování monitoring níže uvedených parametrů jmenovaných
zařízení:
Samostatnost nebo pro každé orientační nebo protipa-
nické svítidlo, napájecí modul jednotku
Druh provozu stále svítící (SA) nebo nouzově svítící (SE) kaž
dého orientačního nebo protipanického svítidla, napájecího modulu
či jednotky
.testovací jednotky logica logica z

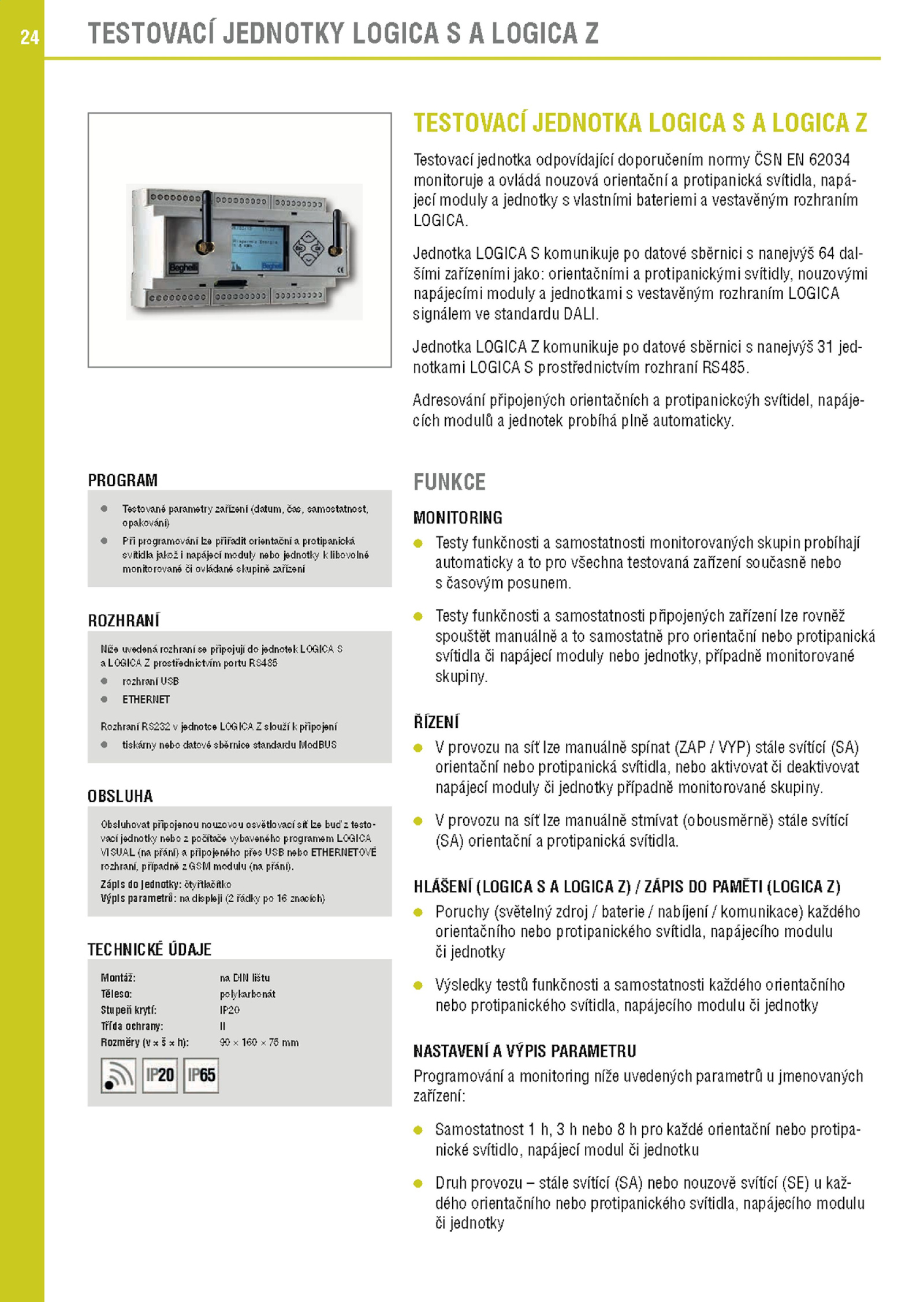

TESTOVACÍ JEDNOTKA LOGICA LOGICA Z
Testovací jednotka odpovídající doporučením normy ČSN 62034
monitoruje ovládá nouzová orientační protipanická svítidla, napá
jecí moduly jednotky vlastními bateriemi vestavěným rozhraním
LOGICA.
Jednotka LOGICA komunikuje datové sběrnici nanejvýš jed
notkami LOGICA prostřednictvím rozhraní RS485.
PROGRAM
• T«stované parametry zařízení (datum, oas, samostatnost,
opakováni)
• Při programování lze přiřadit orientační protipanická
svítidla jakož napájecí moduly nebo jednotky libovolné
monitorované ovládané skupiné zařízení
FUNKCE
MONITORING
Testy funkčnosti samostatnosti monitorovaných skupin probíhají
automaticky pro všechna testovaná zařízení současně nebo
s časovým posunem.
Adresování připojených orientačních protipanickcýh svítidel, napáje
cích modulů jednotek probíhá plně automaticky.
Zápis jednotky: čtyittačitko
Výpis parametrů: displeji řádky znacích)
TECHNICKÉ ÚDAJE
Montáž:
Těleso:
Stupeň krytí:
Třída ochrany:
Rozměry (vx h):
na DIN lištu
pólykarbonát
IP20
II
90 160 mm
IP20 IP65
Testy funkčnosti samostatnosti připojených zařízení lze rovněž
spouštět manuálně samostatně pro orientační nebo protipanická
svítidla napájecí moduly nebo jednotky, případně monitorované
skupiny.
ŘÍZENÍ
V provozu sít lze manuálně spínat (ZAP/VYP) stále svítící (SA)
orientační nebo protipanická svítidla, nebo aktivovat deaktivovat
napájecí moduly jednotky případně monitorované skupiny.
V provozu sít lze manuálně stmívat (obousměrně) stále svítící
(SA) orientační protipanická svítidla.
ROZHRANÍ
Níže uvedená rozhraní připojují jednotek LOGICA S
a LOGICA prostřednictvím portu RS4S6
• rozhraní USB
• ETHERNET
Rozhraní RS232 jednotce LOGICA slouží připojení
• tiskárny nebo datové sbérnice standardu ModBUS
OBSLUHA
Obsluhovat připojenou nouzovou osvétlovací síť lze buď testo
vací jednotky nebo počítače ^baveného programem LOGICA
VISUAL (na přáni) připojeného přes USB nebo ETHERNETOVĚ
rozhraní, případné GSM modulu (na přáni)
