testovací jedn tky logica fm

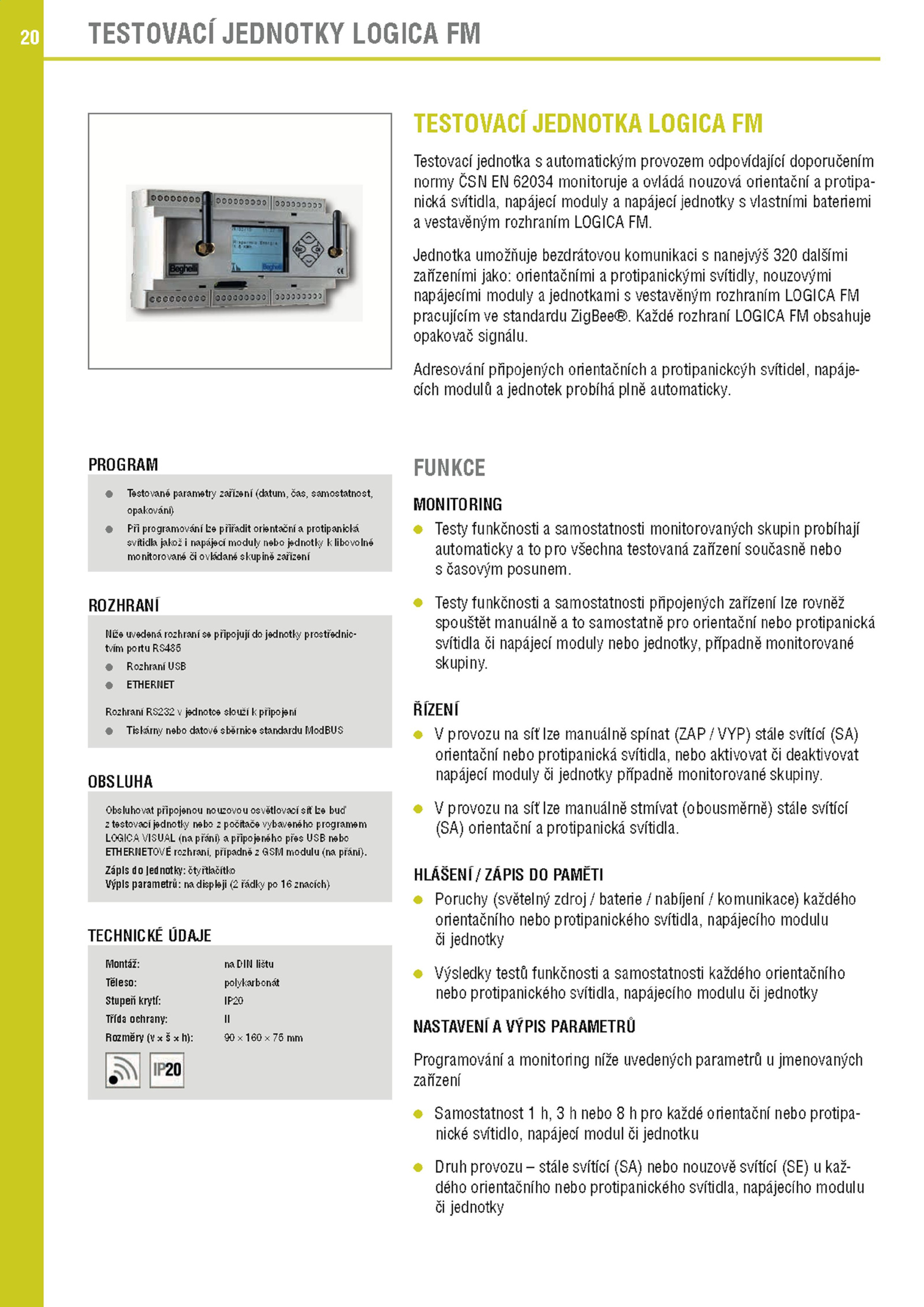

TESTOVACÍJEDNOTKA LOGICA FM
Testovací jednotka automatickým provozem odpovídající doporučením
normy ČSN 62034 monitoruje ovládá nouzová orientační protipa-
nická svítidla, napájecí moduly napájecí jednotky vlastními bateriemi
a vestavěným rozhraním LOGICA FM.
HLÁŠENÍ/ ZÁPIS PAMĚTI
Poruchy (světelný zdroj/ baterie /nabíjení/ komunikace) každého
orientačního nebo protipanického svítidla, napájecího modulu
či jednotky
Výsledky testů funkčnosti samostatnosti každého orientačního
nebo protipanického svítidla, napájecího modulu jednotky
NASTAVENÍ VÝPIS PARAMETRŮ
Programování monitoring níže uvedených parametrů jmenovaných
zařízení
Samostatnost nebo pro každé orientační nebo protipa-
nické svítidlo, napájecí modul jednotku
Druh provozu stále svítící (SA) nebo nouzově svítící (SE) kaž
dého orientačního nebo protipanického svítidla, napájecího modulu
či jednotky
.
V provozu sít lze manuálně stmívat (obousměrně) stále svítící
(SA) orientační protipanická svítidla.
Zápis dojednotky:čtyřttačítto
Výpis parametrů: displeji řádky 162nacích)
TECHNICKÉ ÚDAJE
Montáž:
Těleso:
Stupeňkrytí:
třída ochrany:
Rozměry (vx h):
^ 1
IP20
na DIN lištu
polykarbonát
IP20
ii
90 160 mm
Testy funkčnosti samostatnosti připojených zařízení lze rovněž
spouštět manuálně samostatně pro orientační nebo protipanická
svítidla napájecí moduly nebo jednotky, případně monitorované
skupiny.
ŘÍZENÍ
V provozu sít lze manuálně spínat (ZAP/VYP) stále svítící (SA)
orientační nebo protipanická svítidla, nebo aktivovat deaktivovat
napájecí moduly jednotky případně monitorované skupiny.
PROGRAM
• Testované parametry zařízení (datum oas, sam ostatnost,
opakováni)
• Při program ování lze přiřadit orientační protipanická
svítidla jakož napájecí oduly nebo jednotky libovolné
monitorované ovládané skupiné 2aří2«ní
FUNKCE
MONITORING
Testy funkčnosti samostatnosti monitorovaných skupin probíhají
automaticky pro všechna testovaná zařízení současně nebo
s časovým posunem. Každé rozhraní LOGICA obsahuje
opakovač signálu.
Adresování připojených orientačních protipanickcýh svítidel, napáje
cích modulů ajednotek probíhá plně automaticky.
Jednotka umožňuje bezdrátovou komunikaci nanejvýš 320 dalšími
zařízeními jako: orientačními protipanickými svítidly, nouzovými
napájecími moduly jednotkami vestavěným rozhraním LOGICA FM
pracujícím standardu ZigBee®.
ROZHRANÍ
Níže uvedená rozhraní připojují prostřednic
tvím portu RS4S6
• Rozhraní USB
• ETHERNET
Rozhraní RS232 jednotce slouží připojení
• Tiskárny nebo datové sbérnice standardu ModBUS
OBSLUHA
Obsluhovat připojenou nouzovou osvétlovací srt l2e buď
2 testovací jednotky nebo počítače vybaveného program em
LOGICA VISUAL přáni) připojeného přes USB nebo
ETHERNETOVĚ rozhraní, případné odulu (na přáni)
