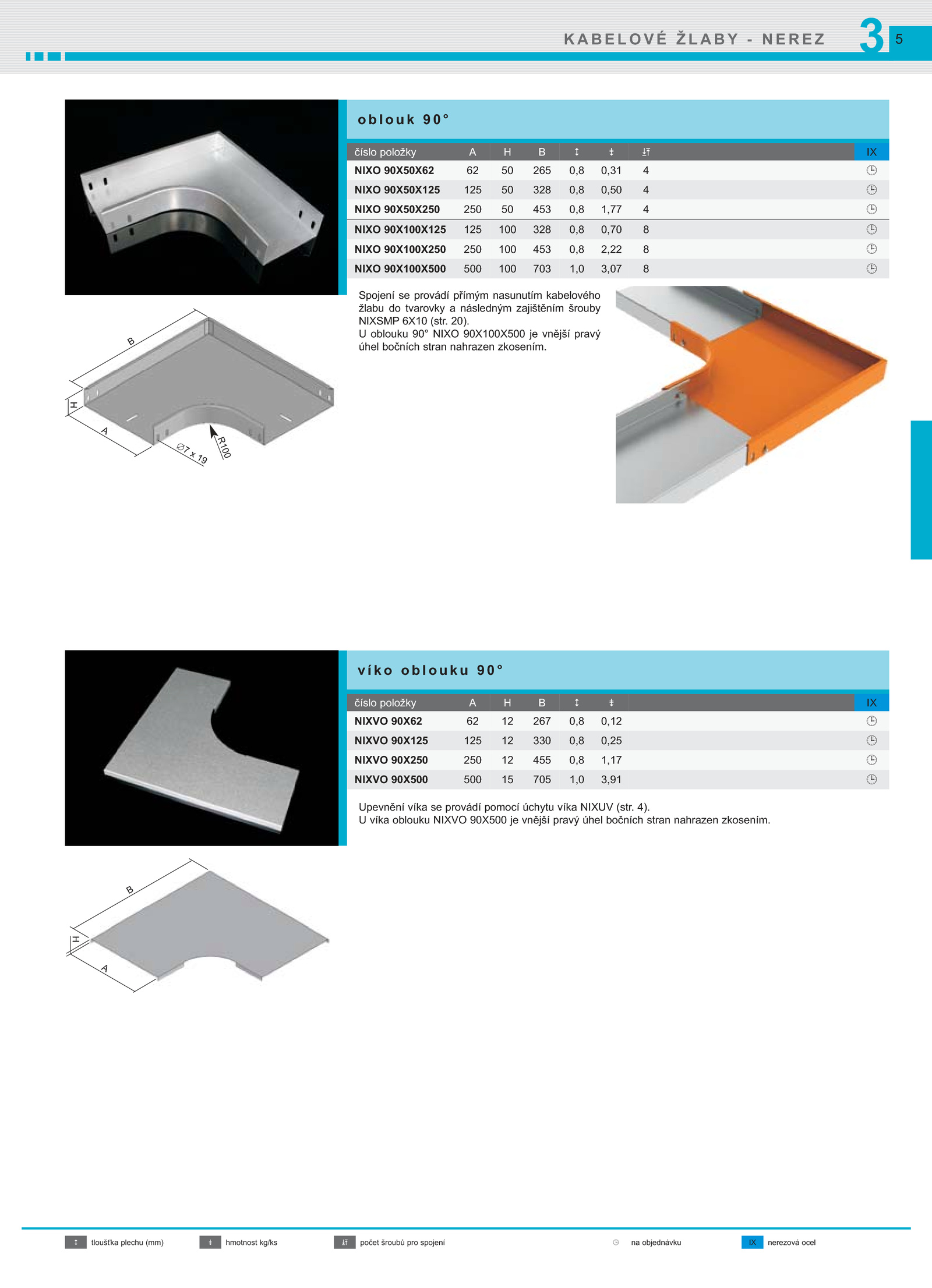

číslo položky IX
NIXO 90X50X62 265 0,8 0,31 4
NIXO 90X50X125 125 328 0,8 0,50 4
NIXO 90X50X250 250 453 0,8 1,77 4
NIXO 90X100X125 125 100 328 0,8 0,70 8
NIXO 90X100X250 250 100 453 0,8 2,22 8
NIXO 90X100X500 500 100 703 1,0 3,07 8
Spojení provádí přímým nasunutím kabelového
žlabu tvarovky následným zajištěním šrouby
NIXSMP 6X10 (str.
číslo položky IX
NIXVO 90X62 267 0,8 0,12
NIXVO 90X125 125 330 0,8 0,25
NIXVO 90X250 250 455 0,8 1,17
NIXVO 90X500 500 705 1,0 3,91
Upevnění víka provádí pomocí úchytu víka NIXUV (str. 4).
tloušťka plechu (mm) hmotnost kg/ks počet šroubů pro spojení objednávku nerezová ocel
o °
v °
A
B
H
∅7 19
H
B
A
R100
.
U oblouku 90° NIXO 90X100X500 vnější pravý
úhel bočních stran nahrazen zkosením.
U víka oblouku NIXVO 90X500 vnější pravý úhel bočních stran nahrazen zkosením. 20)
