14: Víko křížení
CZ 17
Násuvné systémy kabelových žlabů Magic

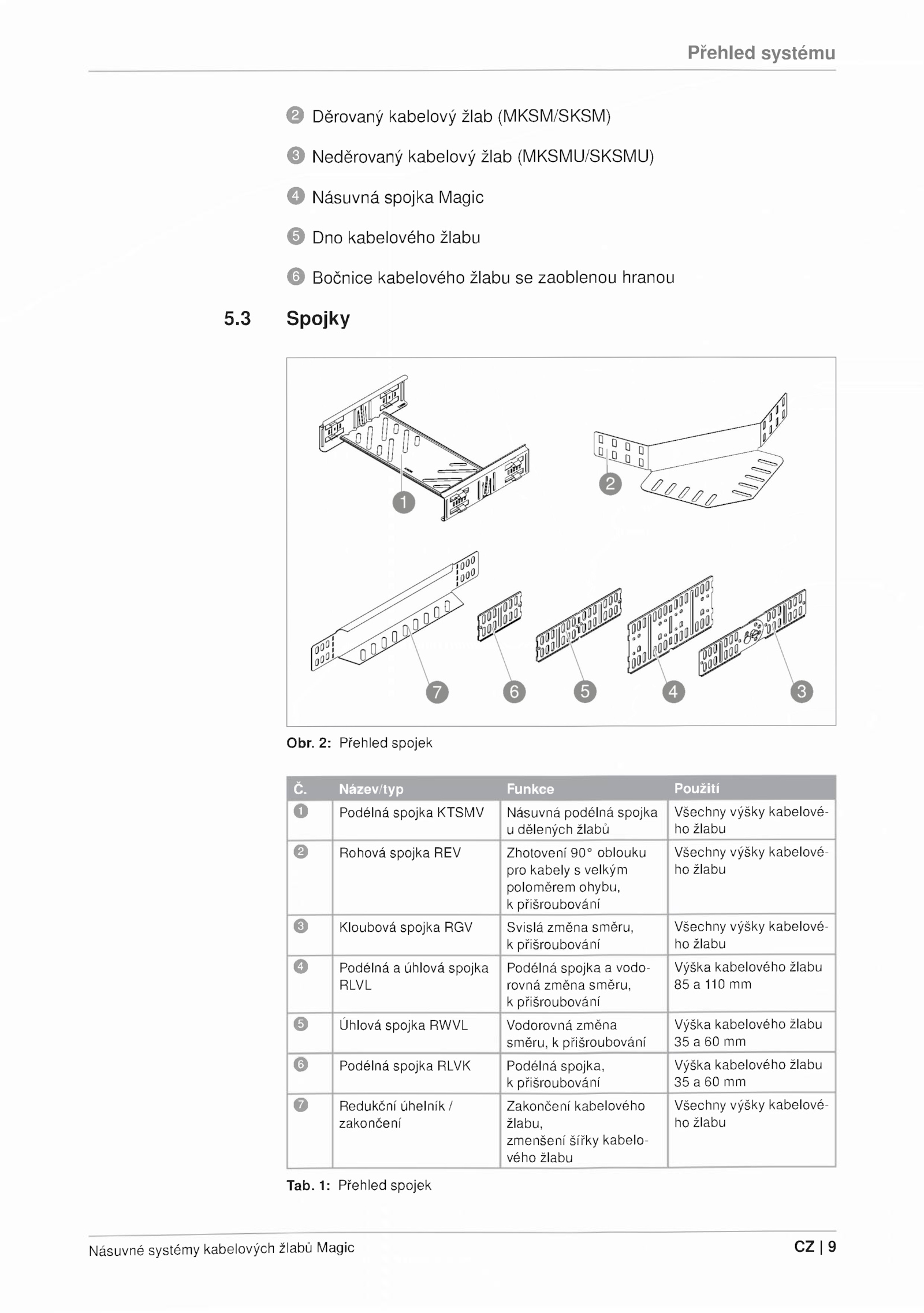

Přehled systému
Přehled systému
5.

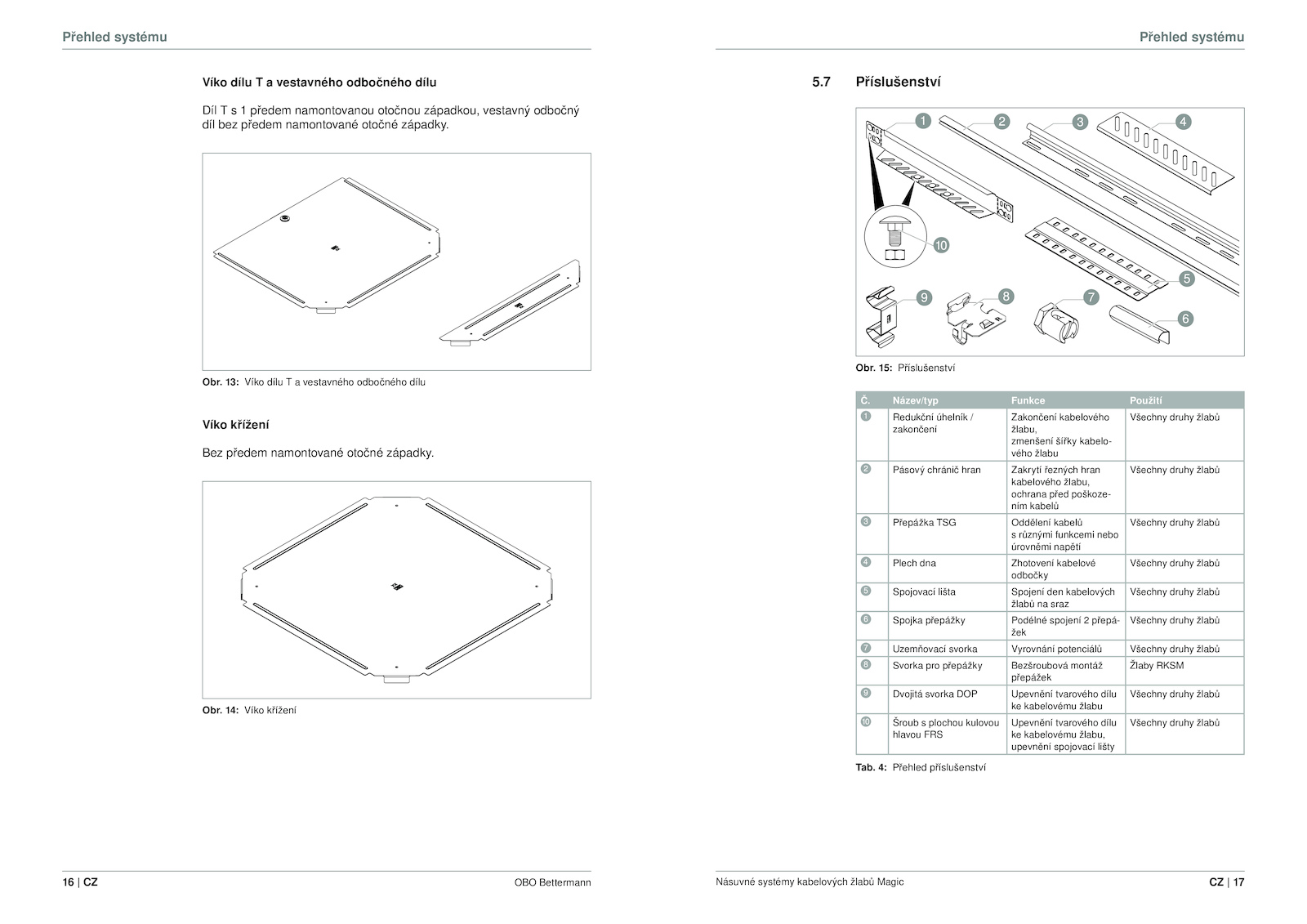

Obr. Přehled příslušenství
.7 Příslušenství
Obr.
Obr.Přehled systému
16 OBO Bettermann
Přehled systému
Víko dílu vestavného odbočného dílu
Díl předem namontovanou otočnou západkou, vestavný odbočný
díl bez předem namontované otočné západky. 15:
2
1 4
5
6
7
8
9
ß
Příslušenství
Č. 13: Víko dílu vestavného odbočného dílu
Víko křížení
Bez předem namontované otočné západky. Název/typ Funkce Použití
1 Redukční úhelník /
zakončení
Zakončení kabelového
žlabu,
zmenšení šířky kabelo-
vého žlabu
Všechny druhy žlabů
2 Pásový chránič hran Zakrytí řezných hran
kabelového žlabu,
ochrana před poškoze-
ním kabelů
Všechny druhy žlabů
3 Přepážka TSG Oddělení kabelů
s různými funkcemi nebo
úrovněmi napětí
Všechny druhy žlabů
4 Plech dna Zhotovení kabelové
odbočky
Všechny druhy žlabů
5 Spojovací lišta Spojení den kabelových
žlabů sraz
Všechny druhy žlabů
6 Spojka přepážky Podélné spojení přepá-
žek
Všechny druhy žlabů
7 Uzemňovací svorka Vyrovnání potenciálů Všechny druhy žlabů
8 Svorka pro přepážky Bezšroubová montáž
přepážek
Žlaby RKSM
9 Dvojitá svorka DOP Upevnění tvarového dílu
ke kabelovému žlabu
Všechny druhy žlabů
ß Šroub plochou kulovou
hlavou FRS
Upevnění tvarového dílu
ke kabelovému žlabu,
upevnění spojovací lišty
Všechny druhy žlabů
Tab
