11: Víka 45° 90° oblouku
Víko oblouku nastavitelným úhlem
S předem namontovanými otočnými západkami.
Obr.5 Víka pro kabelové žlaby
Víka pro kabelové žlaby jsou dispozici bez upevňovacího materiálu
nebo předem namontovanými otočnými západkami. Název/typ Funkce Použití
1 Víko předem namonto-
vanými otočnými
západkami
Víko předem namonto-
vanými otočnými
západkami
Ochrana před povětr-
nostními vlivy nečisto-
tami
Šířka žlabu 100–600 mm
2 Víko neděrované Ochrana před povětr-
nostními vlivy nečisto-
tami
Šířka žlabu 100–600 mm
3 Spona víka DRLU Upevnění víka, montáž
na víko pomocí svorek
Děrovaná neděrovaná
víka
4 Otočná západka
DRL S
Upevnění víka, montáž
na víko pomocí svorek
Děrovaná neděrovaná
víka
5 Otočná západka DRL Upevnění víka, montáž
na víko pomocí nýtů
Děrovaná neděrovaná
víka
Tab. závislosti provedení
se víka tvarových dílů montují kabelový žlab pomocí otočných zápa-
dek předem namontovaných výroby navíc jsou přidržována polože-
ním víka trasy nebo výhradně víkem trasy. Název/typ Funkce Použití
1 Prvek kloubového
oblouku pro vyrovnání
výškového přesazení
Zhotovení svislých oblouků
s flexibilním poloměrem
Šířka žlabu 100–
600 mm
2 Poloviční kloubové
spojky
Spojení prvku kloubového
oblouku kabelovým
žlabem
Šířka žlabu 100–
600 mm
3 Zakřivený podélný prolis Variabilní nastavení úhlu
4 Pojistný šroub SKS Zafixování úhlu
5 Kloubový šroub SKS
M8x16
Upevnění prvku kloubové-
ho oblouku
Tab.

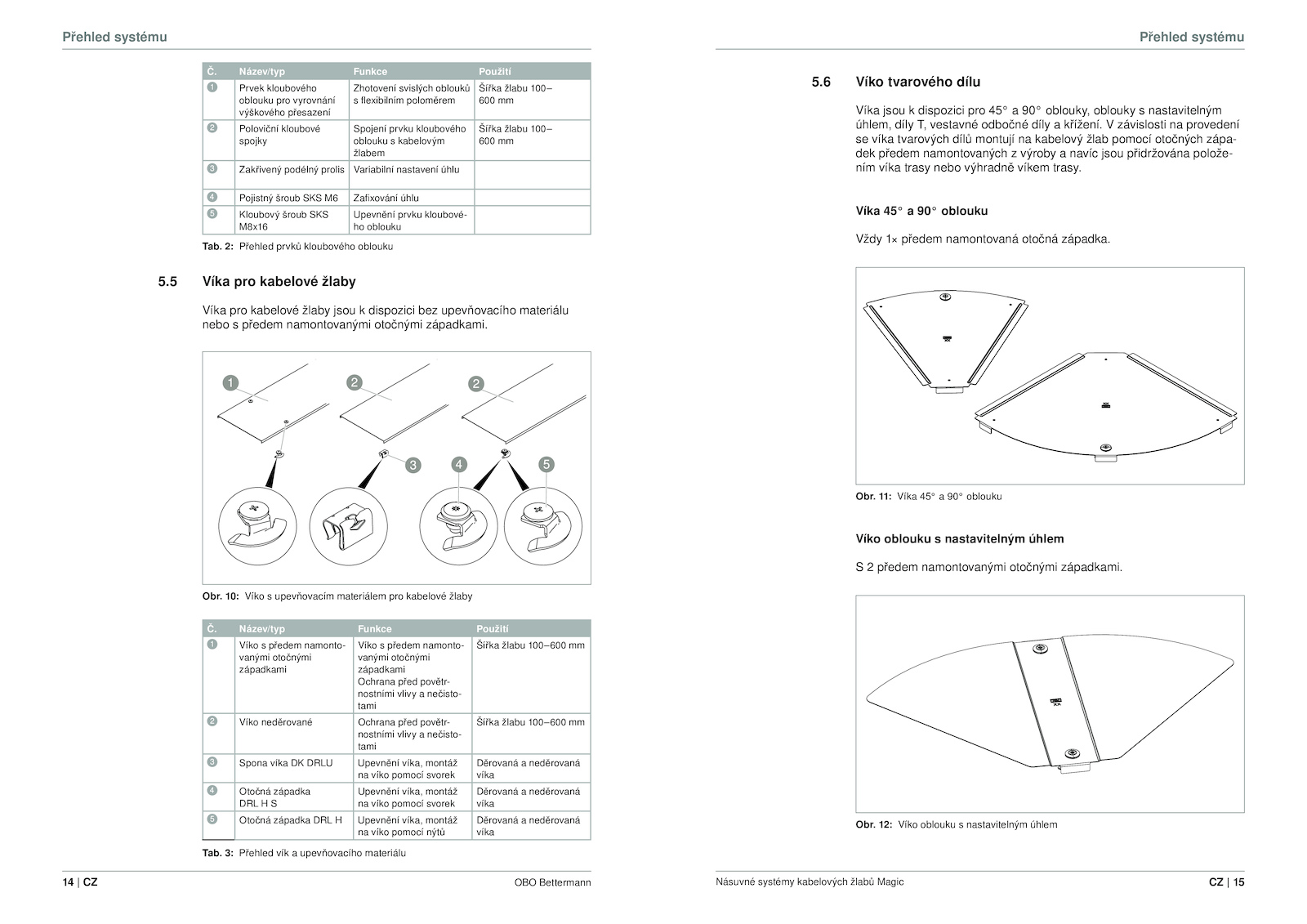

Obr.Přehled systému
14 OBO Bettermann
Přehled systému
Č. 10:
1 2
4
3 5
Víko upevňovacím materiálem pro kabelové žlaby
Č. Přehled vík upevňovacího materiálu
CZ 15
Násuvné systémy kabelových žlabů Magic
Přehled systému
Přehled systému
5.
Obr. 12: Víko oblouku nastavitelným úhlem
. Přehled prvků kloubového oblouku
5.6 Víko tvarového dílu
Víka jsou dispozici pro 45° 90° oblouky, oblouky nastavitelným
úhlem, díly vestavné odbočné díly křížení.
Víka 45° 90° oblouku
Vždy předem namontovaná otočná západka
