Nabíjecí stanice i-CHARGE

| Kategorie: Katalog  | Tento dokument chci!

Vydal: Schrack Technik spol. s r.o.

Strana 33 z 52







Poznámky redaktora

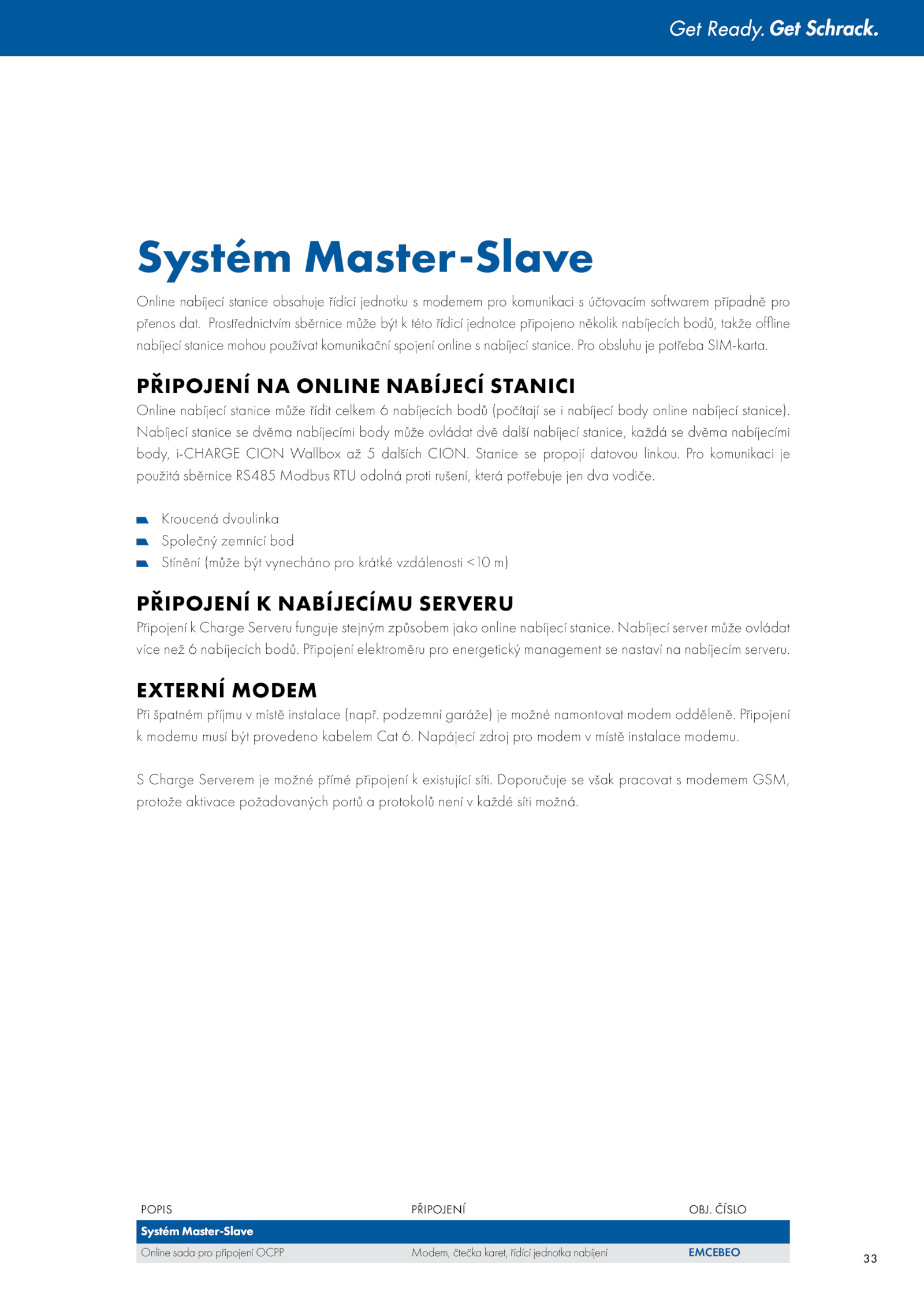

POPIS PŘIPOJENÍ OBJ. Stanice propojí datovou linkou. S Charge Serverem možné přímé připojení existující síti.33 Systém Master-Slave Online nabíjecí stanice obsahuje řídící jednotku modemem pro komunikaci účtovacím softwarem případně pro přenos dat. PŘIPOJENÍ ONLINE NABÍJECÍ STANICI Online nabíjecí stanice může řídit celkem nabíjecích bodů (počítají nabíjecí body online nabíjecí stanice). podzemní garáže) možné namontovat modem odděleně. Pro komunikaci je použitá sběrnice RS485 Modbus RTU odolná proti rušení, která potřebuje jen dva vodiče. Nabíjecí server může ovládat více než nabíjecích bodů. Připojení elektroměru pro energetický management nastaví nabíjecím serveru. EXTERNÍ MODEM Při špatném příjmu místě instalace (např. Nabíjecí stanice dvěma nabíjecími body může ovládat dvě další nabíjecí stanice, každá dvěma nabíjecími body, i-CHARGE CION Wallbox dalších CION. Prostřednictvím sběrnice může být této řídicí jednotce připojeno několik nabíjecích bodů, takže offline nabíjecí stanice mohou používat komunikační spojení online nabíjecí stanice. Pro obsluhu potřeba SIM-karta. Připojení k modemu musí být provedeno kabelem Cat Napájecí zdroj pro modem místě instalace modemu. ČÍSLO Systém Master-Slave Online sada pro připojení OCPP Modem, čtečka karet, řídící jednotka nabíjení EMCEBEO . Doporučuje však pracovat modemem GSM, protože aktivace požadovaných portů protokolů není každé síti možná. Kroucená dvoulinka Společný zemnící bod Stínění (může být vynecháno pro krátké vzdálenosti <10 m) PŘIPOJENÍ NABÍJECÍMU SERVERU Připojení Charge Serveru funguje stejným způsobem jako online nabíjecí stanice
