Výkonové jističe xtnerau Spolehlivé a bezpečné spínání, ovládání a rozvod elektrické energie. Katalog 2009-2010 Platnost od 1. 3. 2009 Výkonové jističe NZM Výkonové jističe LZM Vypínače N, PN, LN Výkonové jističe IZM Rozváděčové systémy Záskokové automaty Moeller ...
Strana 292 z 343
Poznámky redaktora

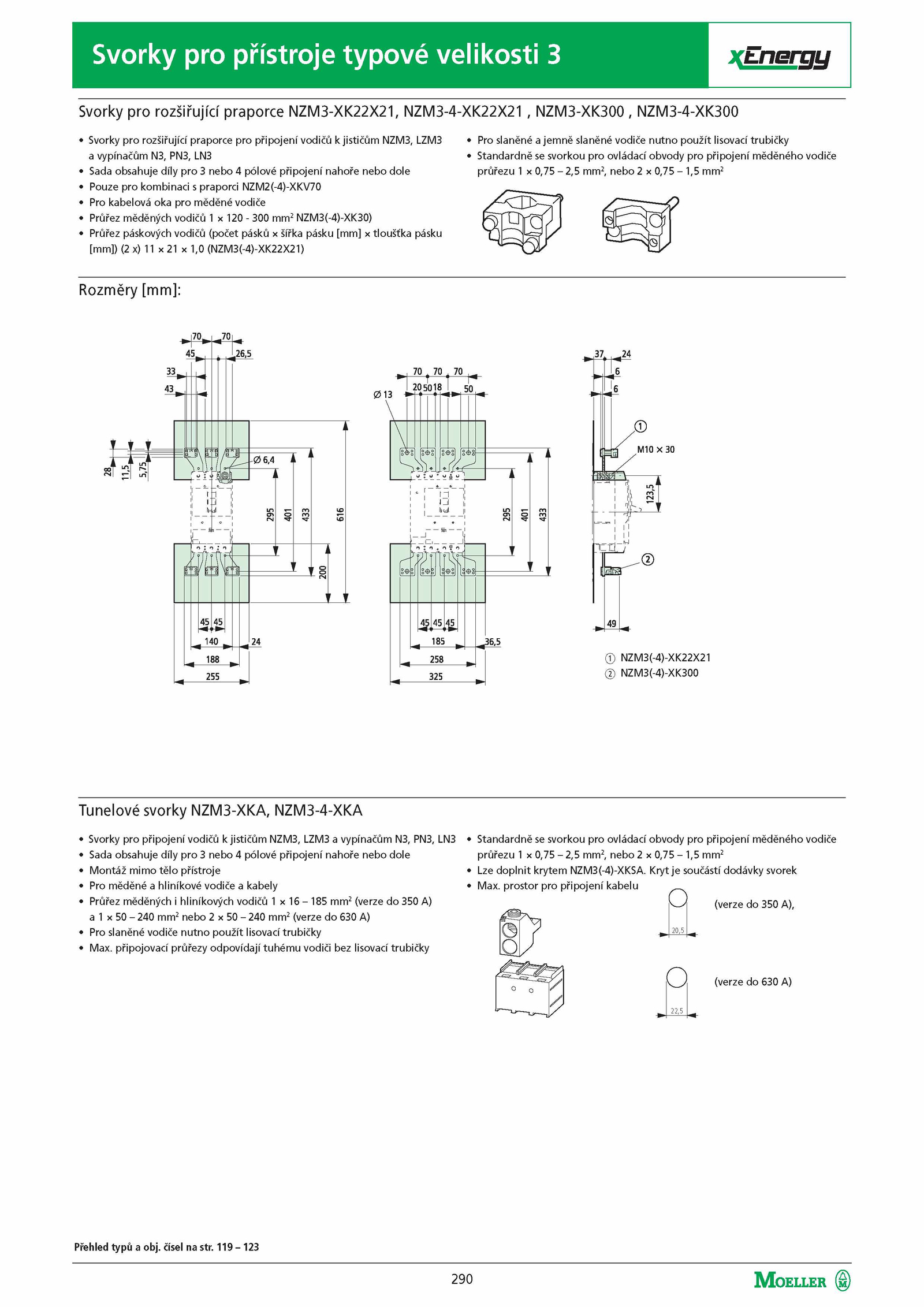

Svorky pro přístroje typové velikosti xt. Kryt součástí dodávky svorek
Max. připojovací průřezy odpovídají tuhému vodiči bez lisovací trubičky
Standardně svorkou pro ovládací obvody pro připojení měděného vodiče
průřezu 0,75 2,5 mm2, nebo 0,75 1,5 mm2
Lze doplnit krytem NZM3(-4)-XKSA.nerciu
Svorky pro rozšiřující praporce NZM3-XK22X21, NZM3-4-XK22X21 NZM3-XK300 NZM3-4-XK300
Svorky pro rozšiřující praporce pro připojení vodičů jističům NZM3, LZM3
a vypínačům N3, PN3, LN3
Sada obsahuje díly pro nebo pólové připojení nahoře nebo dole
Pouze pro kombinaci praporci NZM2(-4)-XKV70
Pro kabelová oka pro měděné vodiče
Průřez měděných vodičů 120 -300 mm2NZM3(-4)-XK30)
Průřez páskových vodičů (počet pásků šířka pásku [mm] tloušťka pásku
[mm]) 1,0 (NZM3(-4)-XK22X21)
Pro slaněné jemně slaněné vodiče nutno použít lisovací trubičky
Standardně svorkou pro ovládací obvody pro připojení měděného vodiče
průřezu 0,75 2,5 mm2, nebo 0,75 1,5 mm2
Rozměry [mm]:
© NZM3(-4)-XK22X21
@ NZM3(-4)-XK300
Tunelové svorky NZM3-XKA, NZM3-4-XKA
Svorky pro připojení vodičů jističům NZM3, LZM3 vypínačům N3, PN3, LN3
Sada obsahuje díly pro nebo pólové připojení nahoře nebo dole
Montáž mimo tělo přístroje
Pro měděné hliníkové vodiče kabely
Průřez měděných hliníkových vodičů 185 mm2(verze 350 A)
a 240 mm2nebo 240 mm2(verze 630 A)
Pro slaněné vodiče nutno použít lisovací trubičky
Max. 119-123
290 oeller (m)
. prostor pro připojení kabelu
_ (verze 350 A),
O (verze 630 A)
Přehled typů obj. čísel str
